Zpráva o kontrole modelu

Zpráva o kontrole modelu obsahuje seznam všech výsledků všech tří funkcí kontroly modelu

Detekce kolizí

Kontrola kvality fyzického modelu

Kontrola kvality modelu pro analýzu konstrukce

Seznam se aktualizuje pokaždé, když spustíte nebo obnovíte nějakou konstrolu.

Nové položky (oproti předchozímu stavu) jsou zobrazeny tučně.

Každá položka seznamu zůstane, dokud ji neodstraníte nebo dokud nezavřete projekt.

ModelCheckReport_1.png   InfoTool.png

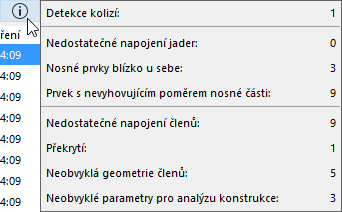

Tlačítkem Info zobrazíte přehled hlášených problémů

Každý výsledek kontroly uvedený ve zprávě nemusí být nutně chyba - může se jednat o specifické situace nebo zvláštní požadavek investora. U každé položky zprávy o kontrole modelu můžete rozhodnout, jestli ji opravíte, ignorujete nebo vytvoříte anotaci, a to přímo z okna zprávy.

Vytvoření anotace: Viz Vytvoření anotace ze Zprávy o kontrole modelu.

Dvojklikem na položku přiblížíte její prvky ve 3D.

Pravým tlačítkem otevřete kontextovou nabídku položky
