2D členy (deska, zeď, střecha)

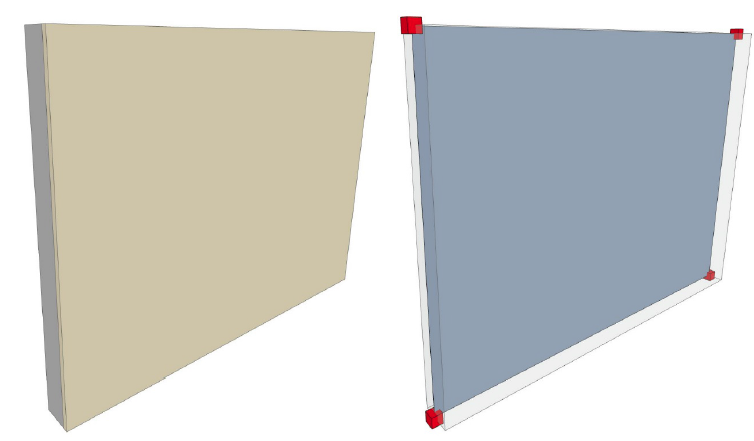

Desky, zdi a střešní roviny jsou v analytickém modelu reprezentovány 2D prvky.

2D členy jsou roviny generované ve středu nosné vrstvy prvku. 2D člen má aspoň 4 uzly a jeden společný povrch.

Analytický prvek nepřesahuje mimo fyzickou hmotu prvku, pokud není upravený.

Pro změnu barvy 2D prvku použijte Zobrazení modelu pro analýzu konstrukce (předvolby).

Které prvky jsou 2D členy modelu pro analýzu konstrukce?

Desky, zdi a střechy vygenerují 2D členy analytického modelu, pokud splní tyto podmínky:

•Nosná konstrukce

•Mají nosnou část

•Volba “Člen konstrukce” v nastavení prvku je aktivní

•Mají podporovanou geometrii (viz tabulka níže)

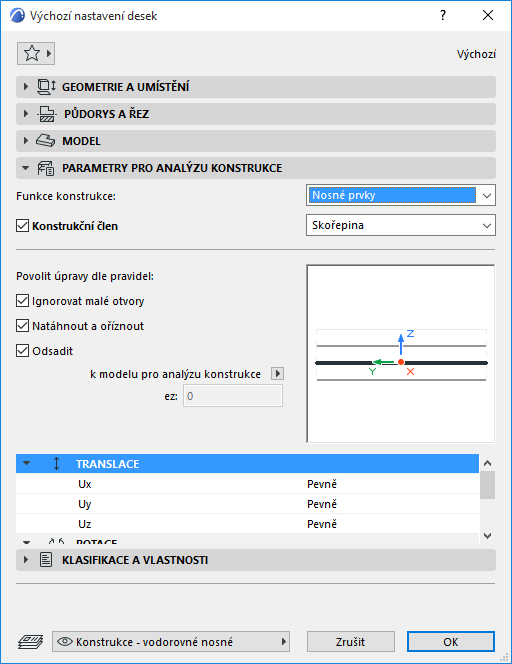

Nastavení nástrojů 2D členů

Použijte panel Parametry pro analýzu konstrukce v nastavení desky, zdi nebo střechy.

Funkce konstrukce - nastavení nosné konstrukce

Nastavte funkci konstrukce prvku jako nosnou. Jedná se o stejnou funkci a stejnou nastavenou hodnotu, kterou najdete na panelu Klasifikace a vlastnosti.

Člen konstrukce - zapnutí modelu pro analýzu konstrukce

Tato volba je standardně aktivní: prvek bude součástí analytického modelu jako 2D člen.

Poznámka:

–Tato funkce je dostupná, pouze pokud je prvek nastavený jako nosný.

–Pokud se jedná o sendvičovou nebo profilovou konstrukci, musí mít aspoň jednu vrstvu/průřez definovanou jako nosnou, jinak nemůže být součástí modelu pro analýzu konstrukce

Pokud prvek nemá být součástí analytického modelu, volbu vypněte. (Například tenká hydroizolační membrána ve spodní stavbě.)

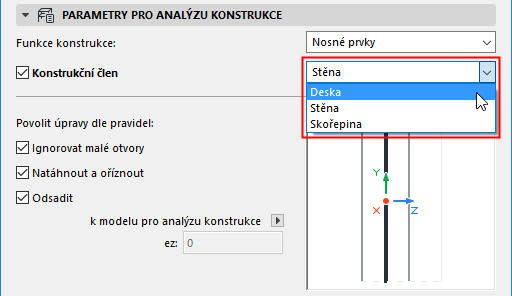

2D člen - nastavení chování konstrukce

Toto nastavení chování konstrukce určuje, jakým způsobem se prvek chová v programech používajících metodu konečných prvků: konkrétně, jaké typy sil má tento prvek přenášet.

Vyberte volbu definující chování prvku:

•Skořepina: Přenáší všechna zatížení

•Deska: Prvek přenese zatížení kolmá k rovině.

•Zeď: Prvek přenáší zatížení působící v jeho rovině.

Dostupné definice jsou dané a nelze je měnit.

Správnost zde nastavených voleb záleží na cílovém analytickém softwaru. Některé programy můžou prvky na základě tohoto nastavení chování konstrukce vyfiltrovat. Pokud zjistíte, že některé prvky nejsou importovány do cílového softwaru, můžete upravit jejich nastavení chování konstrukce v ARCHICADu.

Tyto definice můžou být úplně nezávislé na nástroji použitém pro vytvoření prvku: chování zdi může být nastavené jako “deska” nebo “skořepina”; chování vodorovné desky může být nastavené jako “zeď”.

Chování konstrukce nemá vliv na fyzický model.

Úpravy na základě pravidel - 2D člen

Ve výchozím nastavení jsou všechny volby zapnuté:

•Ignorovat malé otvory

•Natáhnout a oříznout

•Posun

Znamená to, že na tento 2D člen budou použity odpovídající úpravy dle pravidel pro generování a filtr otvorů.

Viz Pravidla generování modelu pro analýzu konstrukce.

Pokud chcete tento 2D člen vyloučit z pravidel, vypněte tyto volby.

Vlastní odsazení

Neaktivní volba Odsazení:

Upravte excentricitu prvku ve směru osy z (kolmo k rovině 2D členu) a to graficky nebo zadáním hodnoty.

Viz Excentricita.

Translace a rotace

Viz Uložení hran/uzlů.
