1D členy jsou generovány v těžišti nosného profilu prvku.
2D členy jsou generovány ve středu nosné vrstvy prvku.
Jakákoli odchylka od tohoto výchozího umístění členu se nazývá “Excentricita”.
Excentricita nemá žádný efekt ve fyzickém modelu, je ale klíčová pro model pro analýzu konstrukce.
V ARCHICADu lze nastavit odsazení několika způsoby:
–Ručně - grafické posunutí přímo v modelu (viz níže)
–Zadáním hodnoty odsazení/excentricity v nastavení prvku (viz níže)
–Pomocí přednastavených globálních pravidel pro úpravy (viz Pravidla adaptace.)
Odsazení umístění členu (graficky)
1.Označte člen.
2.V plovoucí paletce aktivujte příkaz Excentricita. (Není třeba ani není dostupné pro 1D členy, pokud není zobrazený fyzický model).

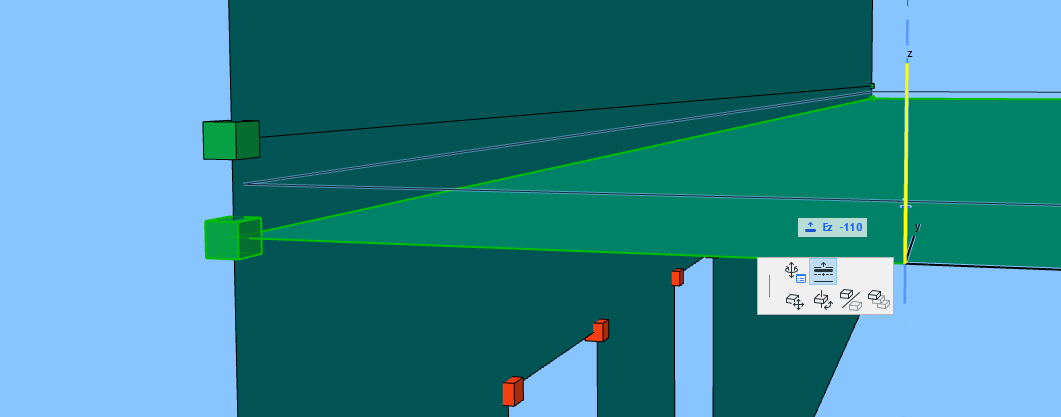

3.Přesuňte člen na nové místo (lze použít Informátor).
Poznámky:
–U 2D členů je excentricita/odsazení zadáváno kolmo na rovinu členu (bez ohledu na případné vlastní nastavení úhlů hran).
–Hodnota excentricity každého členu je zobrazena v informační bublině (vedle informací v okně nastavení nebo Infopaletce).
–Jakmile přesunete člen mimo jeho výchozí pozici, nebudou se na něj nadále uplatňovat globální pravidla adaptací; volba “Odsadit” v okně jeho nastavení již není aktivní. Pokud chcete opět používat globální pravidla, otevřete nastavení prvku a aktivujte zpět volbu Odsadit.
Viz Úpravy na základě pravidel - 1D člen nebo Úpravy na základě pravidel - 2D člen.
Odsazení umístění členu (nastavení prvku)
1.Označte 1D nebo 2D člen.
2.Otevřete okno nastavení (panel Parametry pro analýzu konstrukce).
3.Vypněte volbu Odsunout, aktivuje se pole pro zadání hodnoty. (Vypnutím této volby vyloučíte tento prvek z aplikace globálních pravidel adaptací a aktivujete ruční editaci.)
4.Vyberte metodu měření excentricity:
–vzhledem k těžišti prvku
–vzhledem k modelu pro analýzu konstrukce prvku
Obě možnosti mají stejný výsledek, hodnoty jsou ale určeny pomocí obrácených znamének.
5.Excentricitu můžete nastavit jedním z následujících způsobů:
–Kliknutím na libovolné místo v náhledu vyberete nové umístění
–Zadejte vlastní hodnotu odsazení
Více hodnot excentricity importovaných prvků
Soubory SAF (Structural Analytical Format) ve verzi 1.0.6 nebo novější můžou přenášet různé a vícenásobné hodnoty excentricity na každém konci 1D prvku.
ARCHICAD více hodnot excentricity na koncích nepodporuje. Při importování takových modelů do ARCHICADu 25 budou takové prvky převedeny na prvky s průměrnou excentricitou (pokud je to možné).
V těchto případech se objeví varování.
