Poznámka: Standardně není paletka Souřadnice viditelná. Chcete-li jej zobrazit, vyberte jeho název v nabídce Okno > Paletky.
Pomocí kontextové nabídky můžete tuto paletku zobrazit vodorovně nebo svisle a v rozšířené nebo kompaktní formě.
Paletka Souřadnice obsahuje zleva doprava následující ovládací prvky:
•Uživatelský počátek: Obnoví nulový bod do uživatelem definovaného umístění. Klepnutím na toto tlačítko umístíte počátek kamkoli v půdorysu.
Poznámka: Chcete-li vrátit uživatelský počátek na projektový počátek, poklepejte na tlačítko Uživatelský počátek.
Více informací naleznete v tématu Počátky.
•Nastavit natočenou síť: Klepněte na tlačítko Natočená síť, potom nakreslete do půdorysu vektor, kterým zadáte sklon natočené sítě. Poznámka: Pro návrat zpět k 'normální' síti použijte tlačítko pro přepnutí sítě.
•Přepnout ortogonální/natočenou síť: Výběrem volby Natočená síť přepnete na natočenou síť nebo výběrem volby Normální síť přepnete na vodorovnou/svislou síť.
•Chytání k síti: Výběrem jedné ze tří voleb ovládáte chytání k síti:
-Chytání k síti vypnuto
-Chytání k uchopovací síti
-Přichytávání ke konstrukční síti
Více informací naleznete v tématu Přichytávání k mřížce.
•Absolutní/Relativní: Pomocí tohoto tlačítka určujete, zda zobrazíte a zadáte relativní X a Y souřadnice (pro kartézské souřadnice) a radiální/úhlové souřadnice (pro polární souřadnice).
Absolutní hodnoty zobrazují horizontální, vertikální, radiální a úhlovou vzdálenost kurzoru od projektového počátku nebo od uživatelského počátku, nikdy však od editačního počátku.
Relativní hodnoty zobrazují horizontální, vertikální, radiální a úhlovou pozici kurzoru vzhledem k projektovému nebo uživatelskému počátku, dokud nezačnete kreslit nějaký prvek, nebo vzhledem k editačnímu počátku, pokud právě kreslíte nebo editujete.
Obecně za normálních okolností nabízí absolutní Kartézské a relativní polární souřadnice nejvíce informací a jsou nejužitečnější.
•Přitažlivost: Můžete zvolit, jestli budou prvky vkládány na desky, sítě, skořepiny nebo střechy.
Viz Přitažlivost.

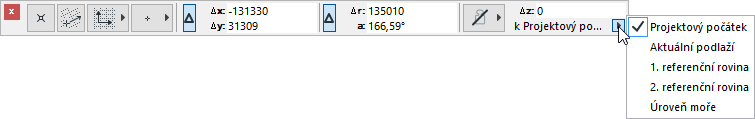

•Výšková kóta: Pole “z” v paletce souřadnice zobrazuje výškovou úroveň, na kterou budou prvky vloženy. Nabídka umožňuje určit referenční úroveň, od které budou hodnoty měřeny: projektový počátek, aktuální podlaží (nebo uživatelský počátek ve 3D), nebo jedna ze dvou volitelných referenčních rovin nastavených v menu Volby > Předvolby projektu > Referenční roviny.
Viz Nastavení referenčních rovin.
