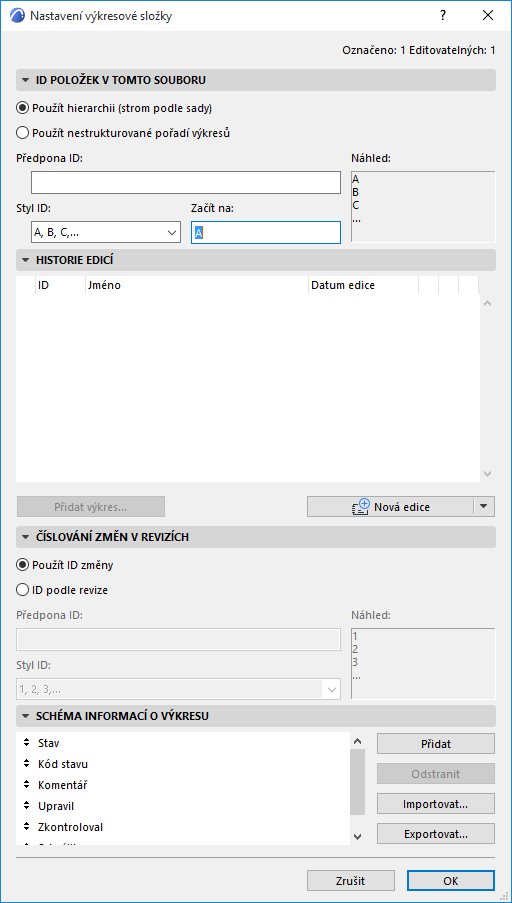

Dialogové okno Nastavení výkresové složky


Toto okno můžete zobrazit jednou z následujících možností:

Vyberte Dokument > Výkresová složka > Nastavení výkresové složky.

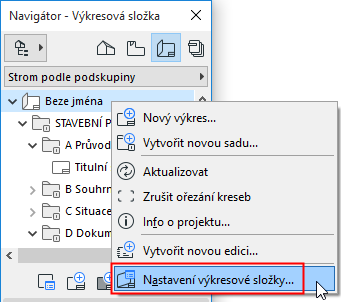

V aktivní výkresové složce použijte kontextové menu ikony výkresové složky ve struktuře výkresové složky Navigátoru, nebo tlačítko Nastavení ve spodní části paletky Navigátor.

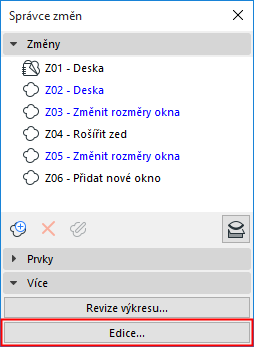

Ve správci změn klikněte na tlačítko historie edicí

Panel ID položek v tomto souboru

Volba Použít hierarchii přiřadí ID, která odráží polohu výkresů uvnitř stromové hierarchie, včetně jejich poloh v podskupinách. V tomto systému také mohou podskupiny obdržet ID, které se zobrazí jako součást ID přiřazeného ke každému výkresu.

ID podskupiny jsou definována v Nastavení podskupiny.

Více informací naleznete v tématu Okno Nastavení podskupiny.

Volba Použít nestrukturované pořadí výkresů přiřadí ID všem výkresům výkresové složky. Přiřazování ID je v navigátoru prováděno shora nebo zespoda bez ohledu na polohu výkresu v hierarchii. V tomto případě podskupiny neobsahují žádné ID. ID výkresu bude používat předponu a styl, který zde definujete.

Více informací naleznete v tématu ID výkresu a kresby.

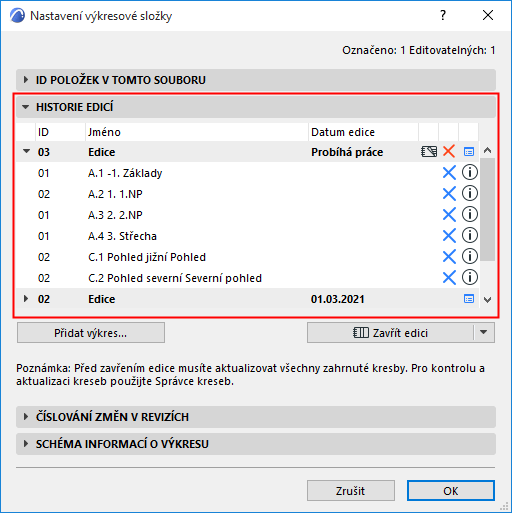

Panel Historie edicí

V tomto okně můžete vytvořit a spravovat edice, které budou součástí revizí výkresů.

Poznámka: Tento panel je také snadno dostupný z paletky správce změn.

IssueHistoryButton.png      IssueHistory.png

Na tomto panelu jsou vypsány všechny edice projektu spolu s revizemi výkresů, které jsou součástí jednotlivých edicí.

U označené edice:

můžete kliknout na ikonu a zobrazit její detaily

můžete kliknout na červený kříž a odstranit ji

pokud je edice zavřená, je zde zobrazeno datum edice. Jako datum vydání otevřené edice je zobrazen popis “Probíhá práce”.

U vypsaných revizí výkresů:

můžete kliknout na tlačítko info a zobrazit všechny změny související s danou revizí

pokud je edice stále otevřená: můžete kliknout na modrý kříž a odebrat výkres z edice

Současně může být otevřená pouze jedna edice. Pokud je edice otevřená, jsou na tomto panelu k dispozici následující volby:

Zavřít edici

Odstranění edice


Přidat výkres

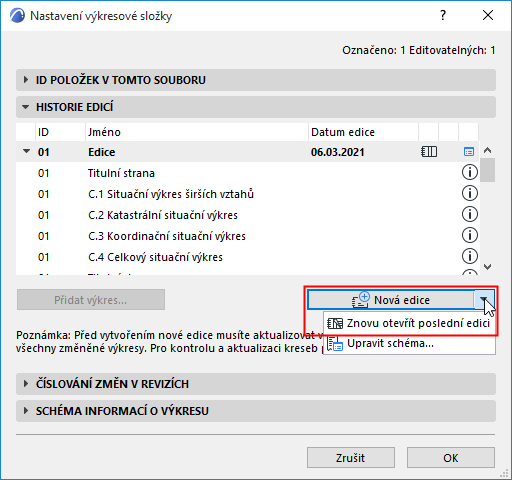

Když aktuální edici zavřete, panel vypadá takto:


Číslování změn na panelu revizí

Můžete nastavit logiku číslování změn v aktuální edici:

Použít ID změny (výchozí): Změny budou na výkresech zobrazeny s vlastním globálním ID

ID podle revize: Změny budou na výkresech zobrazeny s následujícím ID: ID revize výkresu + předpona + číslování.

Pokud vyberete možnost ID podle revize, změny se projeví pouze ve značkách, které se objevují na výkresech: tj. v autotextech značek změn; v objektu historie revizí na výkresech; a v historii revizí v nastavení výkresu.

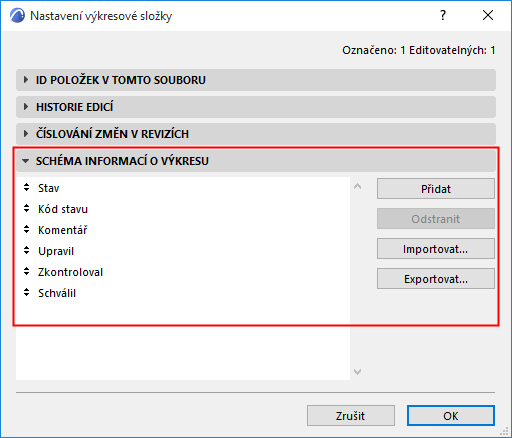

Panel Schéma informací o výkresu

Na tomto panelu můžete upravit nebo přidat pole informací vázaných k výkresu.


Více informací o používání těchto polí najdete zde: Panel Informace o výkresu (nastavení výkresu).
