Dialogové okno Nastavení výkresu obsahuje informace o vybraném výkresu.
Chcete-li zobrazit toto dialogové okno, vyberte výkres - buď jeho otevřením v okně výkresu nebo jeho výběrem z Navigátoru/Organizéru. Potom postupujte následovně:
•Vyberte Dokument > Výkresová složka > Nastavení výkresu.
•V navigátoru použijte kontextovou nabídku výkresu
•Klikněte na ikonu “Nastavení” v prostřední části navigátoru.
•Klikněte na tlačítko “Nastavení” ve spodní části navigátoru.
Panel Identifikace a formát výkresu
Více informací naleznete v tématu ID výkresu a kresby.
•Nezahrnovat tento výkres do ID pořadí: Zaškrtnutím vyloučíte aktuální výkres z automatického přiřazování ID výkresu.
•Použít přiřazení automatického souboru a ID sady: Zaškrtnutím použijete automatické přiřazování výkresové složky a ID sady na aktuální výkres, jak je definováno v Nastavení výkresové složky.
Více informací naleznete v tématu Dialogové okno Nastavení výkresové složky.
•Vlastní ID: Zaškrtněte pro použití jedinečného ID v aktuálním výkresu.
•Jméno výkresu: Zadejte jméno výkresu
•Šablona výkresu: Z nabídky vyberte požadovanou šablonu výkresu.
Více informací naleznete v tématu Šablony výkresů.
•Velikost: Toto pole nabízí informace o vodorovném a svislém rozměru aktuálního výkresu (jak je definováno v šabloně výkresu).
Panel ID kreseb na tomto výkresu
Pokud je ID kresby v panelu Identifikace v dialogovém okně Nastavení kresby nastaveno na “Podle výkresu”, bude nastavení v tomto panelu určovat ID všech kreseb vložených do tohoto výkresu.
Více informací naleznete v tématu Panel Označení výkresu.
•Pokračovat v pořadí ID kresby od předchozího výkresu: Aktivujte tuto volbu, pokud chcete, aby ID kreseb na tomto výkresu navazovalo na ID kreseb z předchozího výkresu. (Tato volba není dostupná, pokud je výkres ve výkresové složce první.)
•Předpona ID kresby: Zadejte znaky předpony položky pro ID kresby.
•Styl ID kresby: Vyberte libovolné zobrazené styly ID z této nabídky.
•Začít na: Zadejte číslo nebo písmeno (podle vybraného stylu ID), kterým začne pořadí ID.
•Náhled: Toto pole zobrazuje náhled vybraného stylu ID.

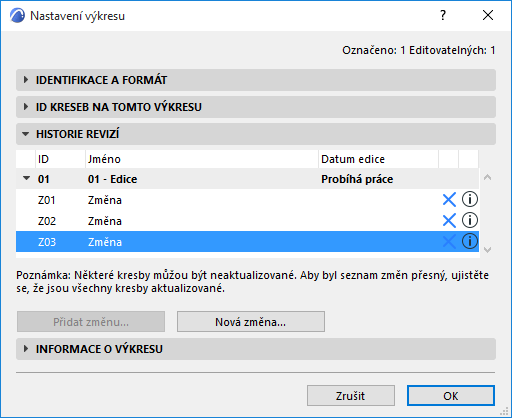

Na tomto panelu jsou vypsány všechny revize daného výkresu spolu se změnami daných revizí a edicí.
Kliknutím na tlačítko Přidat změnu můžete na výkres přidat některou ze stávajících změn.
Viz také Přidání existující změny do výkresu.
Kliknutím na tlačítko Nová změna můžete vytvořit úplně novou změnu v projektu a přidat ji do revize tohoto výkresu.
Viz také Vytvoření nové změny v revizi výkresu a Podrobnosti historie revizí na výkrese a v jeho nastavení.
Panel Informace o výkresu (nastavení výkresu)
Do polí tohoto panelu vyplňte základní informace o aktuální výkresu.
Pokud chcete upravit nebo přidat nová pole, použijte panel Schéma informací o výkresu v nastavení výkresové složky.
Viz Dialogové okno Nastavení výkresové složky.
Tyto informace můžou být důležité, když potřebujete rozlišit konkrétní výkresy.
•Například projekt je již ve fázi pro provedení stavby, některé z výkresů jsou stále ve fázi návrhu, zatímco jiné už jsou ve stavu "Schváleno investorem".
•Nebo různé části dokumentace (např. detaily, půdorysy) mají na starost různí lidé, takže můžete vyplnit pole Upraveno uživatelem/Zkontroloval/Schváleno uživatelem.
Tyto informace můžete použít na následujících místech v prostředí ARCHICADu:
•Autotexty vložené na výkresech:
•Jména položek publikace
•Indexy výkresů
•Index historie edicí
•Objekt historie revizí
