Správce kreseb zobrazuje všechny kresby, které jste vložili do projektu (do výkresové složky i do modelového prostoru). Zahrnuje také ty, které odkazují na externí projekt a kresby z externích zdrojů (např. soubory PDF).
V okně Správce kreseb můžete zkontrolovat stav vložených kreseb, upravit jejich typ aktualizace, změnit nebo upravit cestu ke zdroji kresby.

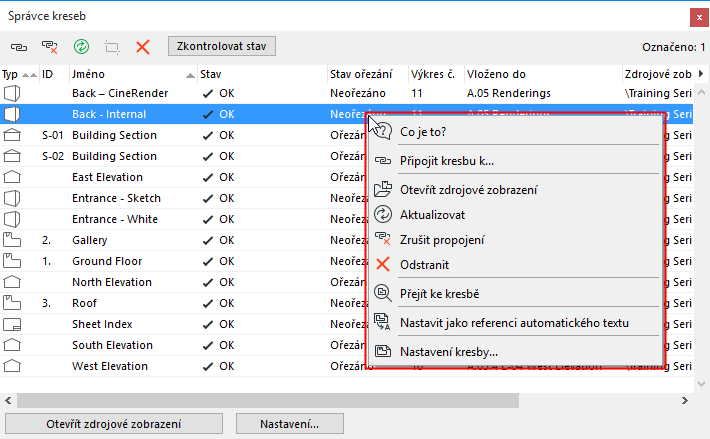

Pro všechny kresby v seznamu je také dostupná kontextová nabídka s potřebnými příkazy.
Parametry vybrané kresby nelze editovat přímo ve Správci kreseb. Chcete-li editovat parametry kresby, použijte příkaz Nastavení kresby.
Zkontrolovat stav kreseb a otevřít Správce kreseb můžete také z Centra akcí. (Soubor > Info > Centrum akcí).
Správa a aktualizace vložených kreseb
Použijte jeden z následujících postupů:
•Vyberte Soubor > Externí obsah > Správce kreseb
•V nabídce v levém horním rohu Navigátoru/Organizéru klikněte na ikonu Správce kreseb.
•Vyberte příkazy Okno > Palety > Správce kreseb
Pokud aktivní okno obsahuje kresbu, je tato kresba zobrazená ve Správci kreseb tučně.
•Výchozí informace pro každou kresbu jsou: Typ, ID, jméno, stav, stav ořezání, výkres (vloženo do), zdrojové zobrazení, cesta

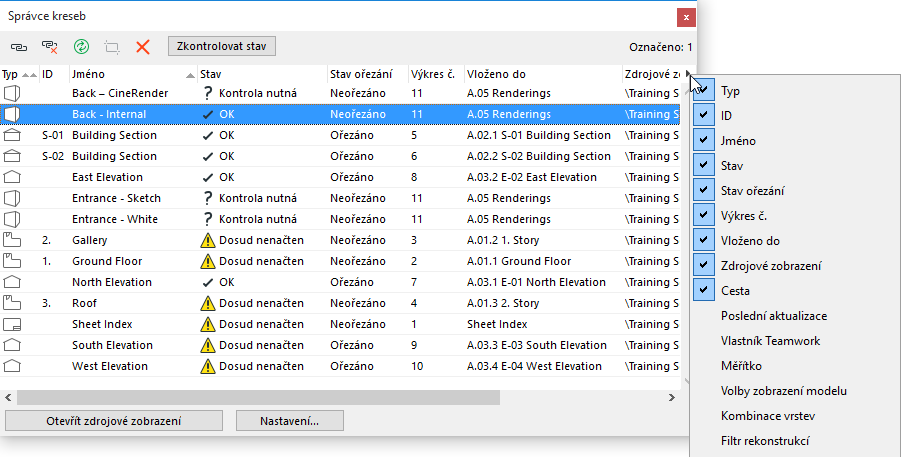

•Zapněte/vypněte zobrazení sloupců: klikněte pravým tlačítkem na záhlaví jakéhokoliv sloupce pro zobrazení seznamu možných sloupců. Můžete také použít černou šipku na konci záhlaví sloupců.
•Seřaďte kresby kliknutím na záhlaví sloupce.
•Sekundární řazení: Klikněte na druhé záhlaví sloupce dále setřídíte hierarchii získanou prvním tříděním
•Graficky můžete upravit šířku sloupců
•Typ: Zobrazuje typ zdroje kresby (např. půdorysné zobrazení nebo PDF soubor).
•ID: Zobrazuje ID kresby.
•Název: Zobrazuje název kresby.
•Stav: Viz níže Stav aktualizace kresby.
•Vloženo do: Název výkresu nebo zobrazení modelu ve kterém je kresba umístěna.
•Zdrojové zobrazení: Zdrojové zobrazení tak, jak je zařazeno v Mapě zobrazení navigátoru. Pokud není zdrojem kresby pohled ARCHICADu, potom tento sloupec zobrazí název zdrojového souboru a číslo stránky, ze které je kresba vytvořena (v případě, že zdrojem je vícestránkový PDF dokument).
Poznámka: Jestliže je zdrojem kresby DWG výkresový prostor, bude toto pole také udávat číslo výřezu.
•Cesta: Umístění zdrojového pohledu kresby (například Interní nebo její cestu).
Pro vybrané kresby:
•OK: Kresba je aktualizována.
•Modifikováno: Zdroj byl modifikován. Kliknutím na tlačítko Aktualizovat provedete aktualizaci kresby.
•Chybí: Zdroj připojené kresby nelze nalézt.
•Nedostupný: Zdrojový soubor je buď Teamwork projekt (formát Teamwork souboru z předchozích verzí ARCHICADu) nebo Teamwork projekt ARCHICADu 13 a vyšší umístěný na BIMcloudu/BIM Serveru. Nemáte přístup k tomuto zdroji, protože používáte Demo verzi ARCHICADu nebo používáte klíč bez Teamworku; nebo ke zdroji nemáte Teamwork přístupová práva.
•K aktualizaci: Dočasný stav kresby zahrnutý v sadě kreseb byl aktualizován, ale aktualizační proces ještě neovlivnil tuto kresbu.
•Aktualizace: Dočasný stav kresby je právě aktualizován.
•Vložené. Propojení se zdrojem kresby bylo poškozeno a ta nemůže být aktualizována. (Správce kreseb zobrazuje původní zdrojové zobrazení pouze pro informaci.)
•Kontrola nutná: Automatická funkce rychlé kontroly pozadí ARCHICADu nemůže definitivně určit, zda kresba potřebuje aktualizaci nebo ne. Pokud se zobrazuje tento stav kresby, můžete udělat následující:
–Kliknutím na tlačítko Zkontrolovat stav zobrazit, zda je kresba OK nebo Modifikována. Jestliže je v tomto případě metoda aktualizace kresby Ručně, můžete určit, zda ji aktualizovat nebo ne. (Sada kreseb pro automatickou aktualizaci bude aktualizována, jakmile aktivujete její výkres.)
–Klikněte na tlačítko Aktualizovat

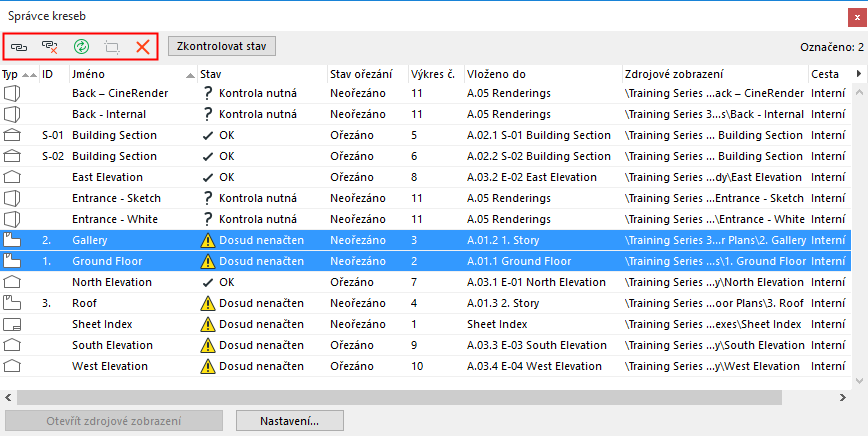

Všechny příkazy (ikony) v levém horním rohu budou použity na kresby, které jsou v seznamu aktuálně označené. Všechny dostupné příkazy najdete také v kontextové nabídce vybrané kresby.
Připojit označenou kresbu k externímu zdroji nebo vnitřnímu zobrazení.

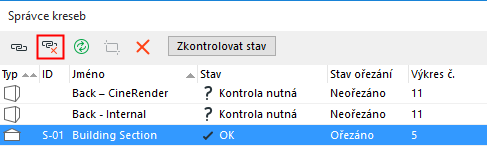

Zruší pro vybranou kresbu propojení. Tato kresba bude vložena do projektu. Dokud ji znovu nepřipojíte ke zdroji, nemůže být aktualizována.

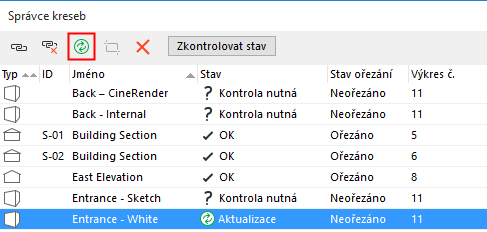

Touto volbou můžete aktualizovat kresbu.
Ořezat kresby rámečkem
Platí pro označené kresby s ručně upraveným rámečkem, které nejsou ořezané.
tento příkaz ořeže aktuálně nezobrazený obsah kresby.
Viz Rámeček kresby.

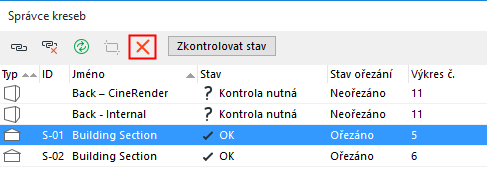

Kliknutím (a potvrzením v následujícím varováním) kresbu odstraníte.
Poznámka: Odstranění kresby je nevratné POUZE pokud je okno obsahující kresbu aktivní v okamžiku jejího odstranění.
Pokud je zobrazený stav kresby "kontrola nutná", tímto příkazem zkontrolujete její stav.

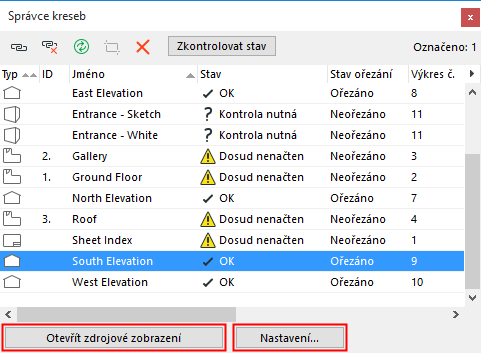

Otevřít zdrojové zobrazení označené kresby. (Toto tlačítko je šedivé u kresby, které mají externí zdroj.)
Otevřete okno nastavení označené kresby.
Poznámka: Pro úpravu parametrů více kreseb najednou (např. úprava sady per pro všechny kresby ve výkresové složce) vyberte požadované kresby ve Správci kreseb a klikněte na Nastavení. Jakékoliv změny, které v nastavení kreseb uděláte, budou aplikovány na všechny vybrané kresby (zbytek nastavení každé z kreseb se nijak nezmění).
