Structures composites

Les Murs, les Dalles, les Toits et les Coques peuvent être définis comme des structures composites.

Associer une structure composite à un Mur, un Toit, une Dalle ou une Coque

1.Ouvrez le dialogue de paramétrage de l'élément pour le type d'élément donné.

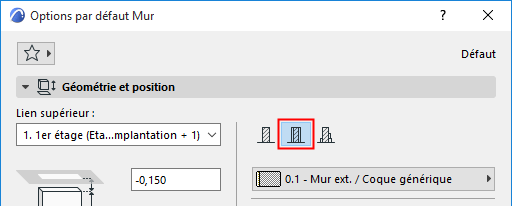

2.Dans le volet Géométrie et position, définissez la structure comme étant composite en cliquant sur l'icône “Composite”.

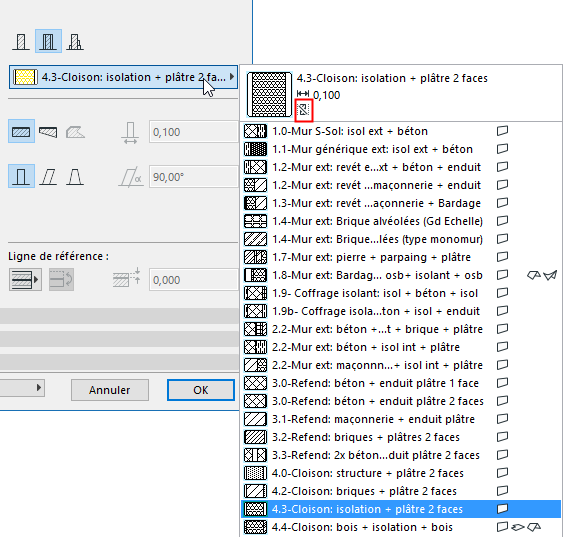

3.Utilisez le menu déroulant en-dessous pour choisir une structure composite. Notez l'icône qui indique si le composite sélectionné contient une âme ou non. (Dans cette image, l'icône indique “Sans âme”.)


Remarque : Les structures composites peuvent être définies pour des types d'élément spécifiques : Mur, Dalle; Toit et/ou Coque en utilisant le bouton de contrôle “Disponible pour” dans Options > Attributs élément > Composites. Le menu déroulant de structure composite du dialogue de paramétrage n'inclut que les structures composites définies comme “Disponible pour” le type d'élément en cours de définition. Les structures composites sont définis avec la commande Options > Attributs élément > Structures composites

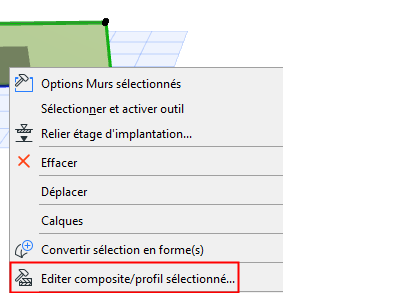

Vous pouvez également éditer une structure composite sélectionnée en ouvrant ses réglages à partir de son menu contextuel :


4.La structure composite choisie sera appliquée à l'élément sélectionné ou créé.

Remarque : Les réglages d'Affichage partiel des structures du modèle affecteront l'affichage des dalles composites dans la vue.

Composants des Structures composites

Les éléments composites sont composés de "couches" ; ces couches sont Les structures composites peuvent avoir 48 couches au maximum.

Les couches sont séparées par des "lignes de séparation". L'ensemble est entouré par les “lignes de contour.”

Les éléments composites peuvent inclure une ou plusieurs couches structurelles appelées Ame, bien qu'il ne soit pas obligatoire de définir une couche structurelle.

Les couches que vous définissez comme “Structure” ou “Finition” affecteront également les vues dans Affichage partiel des structures.

Associez ces définitions à partir d' Options > Attributs élément > Composites..
