Options Affichage partiel des structures : Effets sur éléments
Cette page contient des informations spécifiques aux éléments concernant l'effet de l'Affichage partiel des structures.
Les poteaux et l'affichage partiel des structures
Les zones et l'affichage partiel des structures
Les Hachures de recouvrement en plan et l'affichage partiel des structures
Les cotations et l'affichage partiel des structures
Intersections des éléments partiellement affichés
Les poteaux et l'affichage partiel des structures
Le revêtement peut être défini comme Structure, Finition ou Autre dans Options Poteau.
Voir Ame et revêtement.
Pour les poteaux revêtus par les murs : Le revêtement ne se produit pas si vous utilisez l'affichage Structures seulement.
Les zones et l'affichage partiel des structures
Quel que soit le réglage d'affichage partiel actif, les zones ne sont pas affectées : les zones délimitées par une “Arête intérieure” sont calculées de manière à inclure le composant de finition des structures adjacentes, même si les finitions sont actuellement masquées par le réglage d'affichage partiel des structures.
Les Hachures de recouvrement en plan et l'affichage partiel des structures
Le réglage d'Affichage partiel des structures n'a pas d'effet sur les hachures de recouvrement.
Si vous avez associé une Hachure de recouvrement à un élément composite ou complexe (Toit, Dalle ou Maillage), la Hachure de recouvrement apparaîtra, quel que soit le réglage d'affichage partiel actuel.
Remarque : Les hachures de recouvrement peuvent utiliser des Substitutions graphiques.
Voir Règles de substitution graphique.
Les cotations et l'affichage partiel des structures
chaque mode d'affichage partiel possède son propre jeu d cotations : il est possible d'avoir un jeu de cotations pour la vue Structures uniquement et d'autres jeux pour les vues Structure entière et Sans finition. Si vous faites alterner les options d'affichage partiel des structures, les cotations associées à l'option d'affichage antérieure ne seront plus visibles. Pour afficher de nouveau ces cotations, retournez au réglage d'affichage partiel des structures avec lequel les cotations ont été placées.

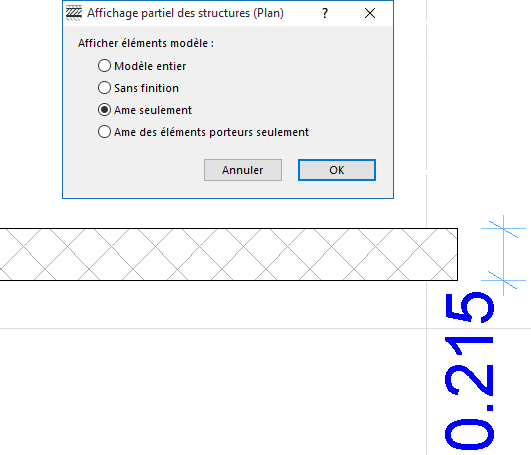

Ce mur est affiché avec l'option d'affichage Structures seulement :

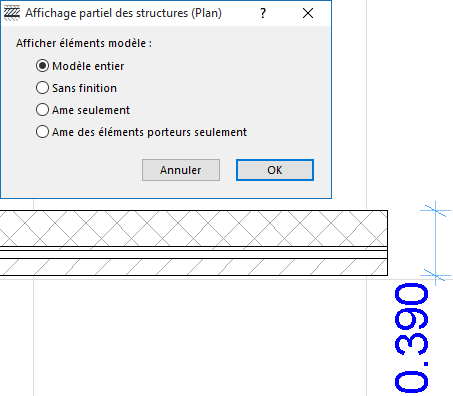

Si vous passez à l'affichage du modèle entier, les cotations affichées dans la vue Structures uniquement disparaissent, et d'autres cotations, créées avec l'option d'affichage du modèle entier apparaissent.
Vous pouvez copier-coller des éléments cotés d'une vue vers une autre, même si leurs réglages d'affichage partiel ne sont pas les mêmes. Toutefois, si vous essayer de coller des éléments cotés qui n'apparaissent pas dans l'affichage partiel donné, leurs cotations seront perdues.
Intersections des éléments partiellement affichés
Les intersections se comportent de la même manière que si le modèle entier était affiché : aucune intersection de couche supplémentaire n'est rendue nette à l'issue d'un changement à l'affichage partiel.
