Gestionnaire de charge (pour Cas de charge et Groupes de charge)


Le Gestionnaire de charge liste tous les Cas de charge du projet, organisés en Groupes de charges.

A partir du Gestionnaire de charge, vous pouvez également importer et exporter des Cas de charge et des Groupes de charges.

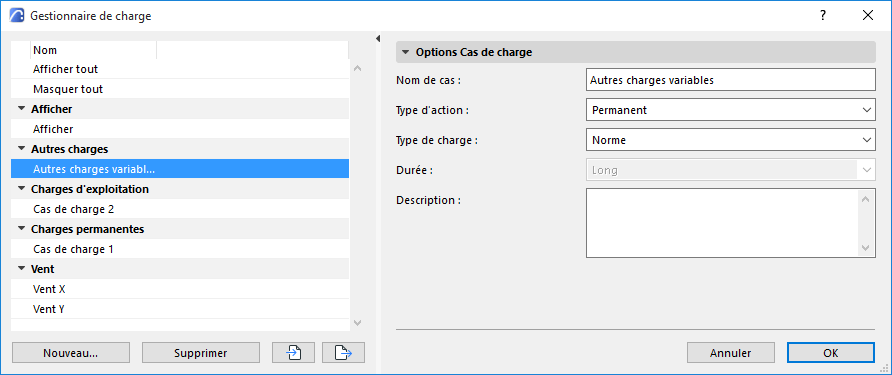

Gestionnaire de charge avec cas de charge sélectionné

Ouvrir le Gestionnaire de chargeStructuralLoadManager_18x1800248.jpg

Utilisez l'une des méthodes suivantes :

Options > Gestionnaire de charger

barre d'outil Ingénierie structurelle

Utilisez le bouton Editer charges dans le dialogue Combinaison de charges

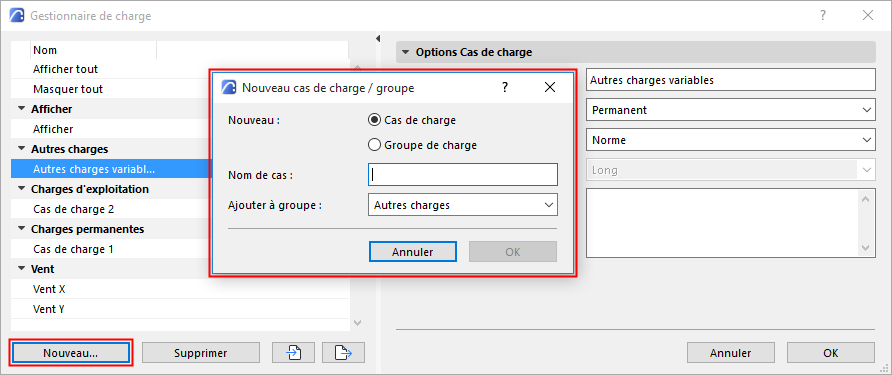

Créer un Groupe de charge ou un Cas de charge

1.Cliquez sur Nouveau

2.Dans le dialogue, sélectionnez Cas de charge ou Groupe de charge.


Pour un nouveau Cas de charge :

1.Ajouter à un groupe : Choisissez un Groupe de charge pour le nouveau Cas de charge et cliquez sur OK

2.Le nouveau Cas de charge est listé dans la partie gauche du dialogue.

3.Sélectionnez le Cas de charge pour accéder à ses réglages à droite.

Pour un nouveau Groupe de charge :

1.Ajoutez un nom de groupe et cliquez sur OK

2.Le nouveau Groupe de charge est listé dans la partie gauche du dialogue.

3.Sélectionnez le Groupe de charge pour accéder à ses réglages à droite.

Cliquez sur OK dans le dialogue Gestionnaire de charge pour enregistrer vos changements.

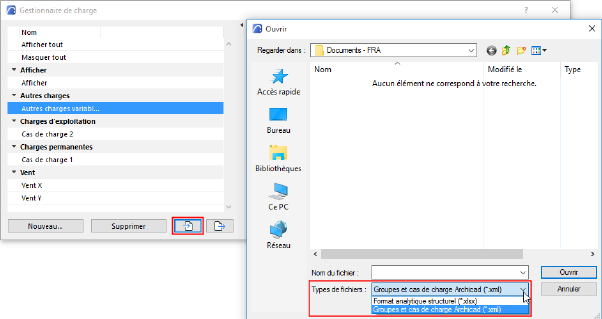

Importer et exporter Cas de charge et Groupes de charge

Dans le Gestionnaire de charge, utilisez les boutons Importer-Exporter pour transmettre les données de Groupes de charges et Cas de charge.

ARCHICAD importe ces données de format XML ou SAF.

ARCHICAD n'exporte ces données qu'au format XML
