Options de l'outil Charge

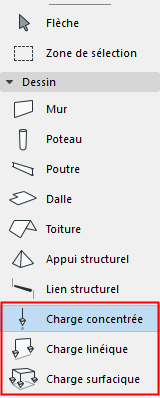

Il existe trois outils Charge dans ARCHICAD :

Charge concentrée

Charge linéique

Charge surfacique


Pour ouvrir les réglages d'un outil, faites un double clic sur celui-ci dans la boîte à outils.

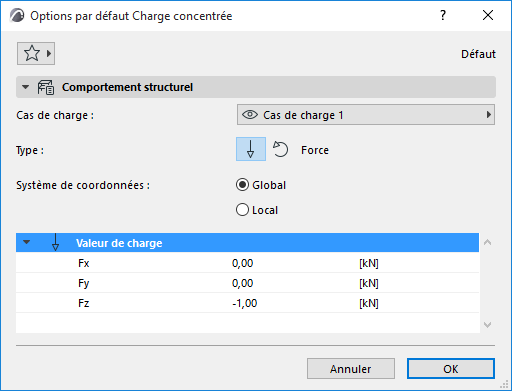

Options Charge concentrée

Options Charge linéique

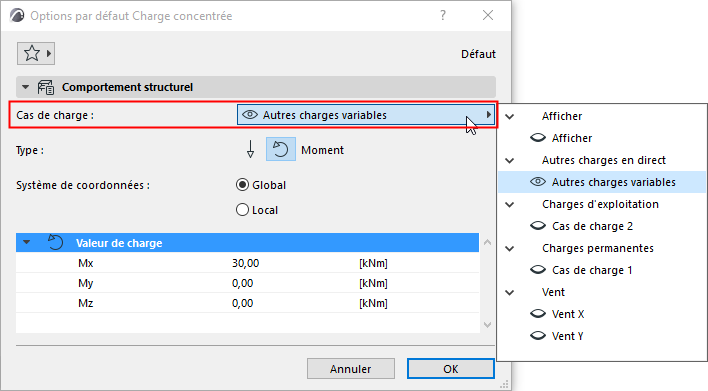

Cas de charge

Choisissez un cas de charge pour cet élément Charge.


Le Cas de charge détermine la visibilité de l'élément Charge (de manière semblable à la visibilité d'un élément selon l'état de son calque).

Commentaires :

Définissez le ou les Cas de charge visibles(s) avec la palette Cas de charge qui est affichée par défaut dans l'environnement de travail Structurel.

Le Cas de charge visible peut être mémorisé avec chaque vue dans Options Vue.

Type

Choisissez Force ou Moment pour décrire le comportement de la charge.

Le Moment est indiqué par une marque de flèche double et une flèche courbe.

ForcePointLoad00254.png     MomentPointLoad00255.png

Force concentrée                                                    Moment concentré

Distribution (charges linéiques seulement)

Décrit la distribution de la charge sur sa longueur.

Uniforme : La charge est distribuée de manière uniforme le long de l'arête. Les valeurs de charge sont identiques aux deux extrémités.

Trapézoïdal : Les valeurs de charge sont différentes aux deux extrémités. L'intensité de la charge varie de manière linéaire entre ces deux points.

Système de coordonnées

Définit la manière d'interpréter la direction vectorielle de la valeur de la charge.

Global (Système de coordonnées) : le système de coordonnées global du projet

Local (Système de coordonnées) : la direction définie pour l'élément parent de la charge

Valeur de charge

Pour chaque charge, spécifiez l'intensité dans chaque direction

Valeur de charge concentrée

Description

Force concentrée

Fx, Fy, Fz

L'ampleur de la Force appliquée dans les directions X, Y et Z.

Moment concentré

Mx, My, Mz

L'ampleur du Moment appliqué dans les directions X, Y et Z.

Valeur de charge linéique

Description

Force linéique

px, py, pz

L'ampleur de la Force appliquée dans les directions X, Y et Z à tous les points le long de la Charge linéique

px1, py1, pz1

L'ampleur de la Force appliquée dans les directions X, Y et Z au point de départ de la Charge linéique

px2, py2, pz2

L'ampleur de la Force appliquée dans les directions X, Y et Z au point d'arrivée de la Charge linéique

Moment linéique

Mx, My, Mz

L'ampleur du Moment appliqué dans les directions X, Y et Z à tous les points le long de la Charge linéique

Mx1, My1, Mz1

L'ampleur du Moment appliqué dans les directions X, Y et Z au point de départ de la Charge linéique

Mx2, My2, Mz2

L'ampleur du Moment appliqué dans les directions X, Y et Z au point d'arrivée de la Charge linéique

Valeur de Force surfacique

Description

px, py, pz

L'ampleur de la Force appliquée dans les directions X, Y et Z de la charge surfacique.

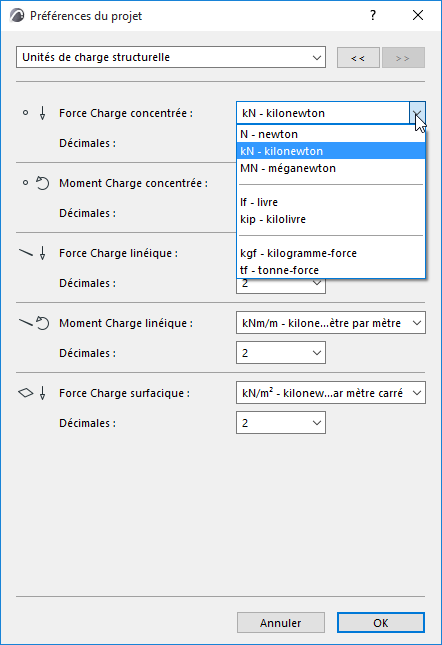

Unités de charge structurelle (Préférences du projet)

Pour chaque outil et type de charge, définissez leurs unités sous Options > Préférences du projet > Unités de charge structurelle:
