Représentation des charges

Redimensionnement des tailles de charge (charges sur Membres 1D)

Pour optimiser l'affichage des charges, le symbole de charge affiché est automatiquement redimensionné en fonction de l'épaisseur du Membre 1D.

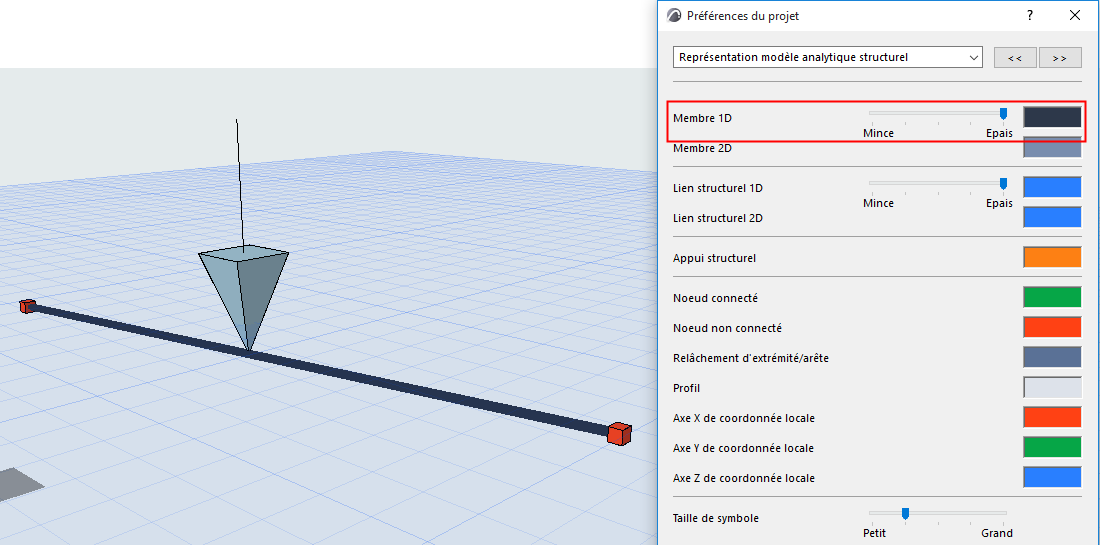

L'épaisseur du Member 1D est configurée dans : Préférences du projet > Représentation modèle analytique structurel

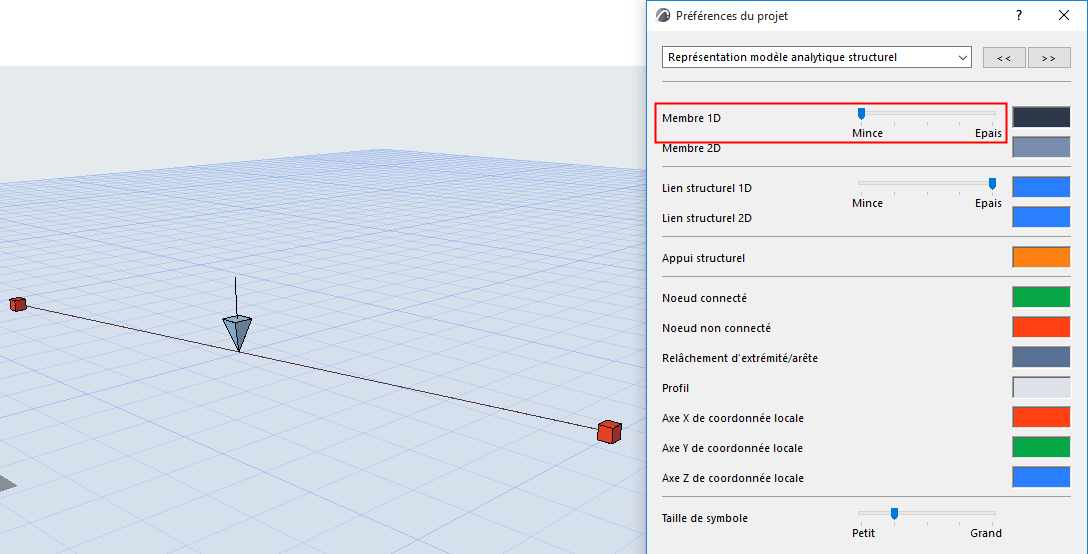

Par exemple, un Membre 1D d'épaisseur moindre affichera des éléments Charge plus petits.

Un conseil : Définissez l'épaisseur des Membres 1D conformément à vos besoins dans le projet, mais n'oubliez pas que ce réglage concerne l'ensemble du projet et qu'il affecte la représentation des éléments du Modèle analytique structurel pour tous les utilisateurs de Teamwork.



Afficher flèches de Charge concentrée comme transparentes

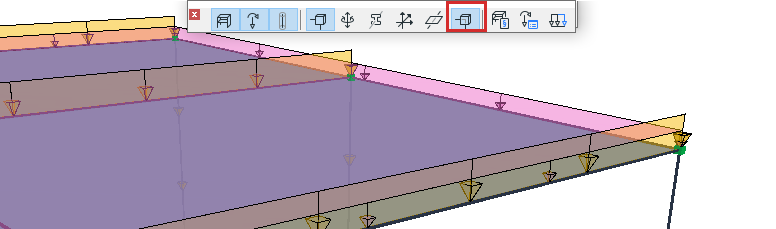

Utilisez la commande “Symboles transparents” de la barre d'outils Ingénierie structurelle. Ceci affecte l'affichage des marque de flèche de Charge concentrée dans les vues 3D.


Représentation des tailles de charge minimum et maximum

Pour améliorer la visibilité du projet, des limites géométriques ont été introduites pour la représentation des charges.

Au-delà d'une certaine limite d'intensité (qui peut être la valeur minimum ou maximum), la taille des charge ne change pas.

Les valeurs de limite sont les suivantes par défaut :

Outil Charge

Intensité minimum

Intensité maximum

Charge concentrée

1 kN

1501 kN

Charge linéique

1 kN/m

76 kN/m

Charge surfacique

1 kN/m2

26 kN/m2

Remarque : Si nécessaire, ces valeurs peuvent être modifiées dans le registre.
