Vérification de la qualité du modèle physique

Introduction

La vérification du modèle physique vous aide à vous assurer que ce modèle est correct en filtrant certaines anomalies de modélisation et de géométrie. Comme c'est le cas des autres types de vérification du modèle, les résultats (affichés dans le Rapport Vérification modèle) attirent votre attention sur des problèmes potentiels.

Cela signifie que vous lancerez probablement la vérification de la qualité du modèle physique avant d'appliquer les Règles d'ajustement et de générer le Modèle analytique structurel.

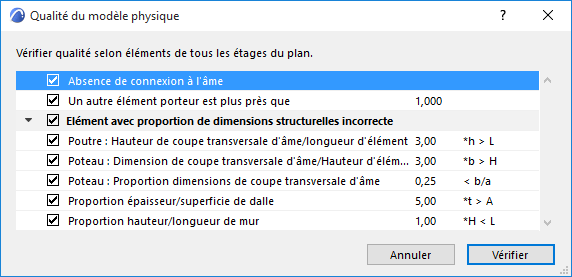

Le dialogue Vérification de la qualité du modèle physique contient une liste de paramètres à vérifier. Vous pouvez vérifier le modèle selon tous les paramètres répertoriés ou selon certains seulement. La courte description de chaque paramètre est donnée ci-dessous (voir Paramètres de la vérification du modèle physique).

Les valeurs limites/de tolérance de ces paramètres peuvent être personnalisées, par exemple pour se conformer à des normes de modélisation ou aux règles de votre logiciel d'analyse structurelle.

Comment fonctionne la vérification de la qualité du modèle physique

Elle se focalise sur les éléments de construction physiques (et non sur les Membres 1D et 2D)

Les éléments de construction sont pris en compte quelle que soit leur fonction structurelle (à l'exception d'un paramètre : voir Un autre élément porteur est plus près que)

Seuls les éléments visibles sont vérifiés

si des éléments sont sélectionnés : seuls les éléments sélectionnés sont vérifiés

Lancer la vérification de la qualité du modèle physique

dans la fenêtre 3D/Plan/Coupe :

1.Choisissez Dessin > Vérification modèle > Qualité du modèle physique


2.La vérification de la qualité du modèle physique est basée sur les paramètres listés (voir Paramètres de la vérification du modèle physique pour détails). Décochez tout paramètre qui n'est pas à vérifier.

3.Cliquez sur Vérifier.

4.Le Rapport Vérification modèle s'ouvre pour afficher les résultats.

Voir Rapport de vérification de modèle.
