Vérification qualité du modèle analytique structurel

Introduction

La vérification de la qualité du Modèle analytique structurel aide à vous assurer que le Modèle analytique structurel généré est correct. Les résultats (affichés dans le Rapport Vérification modèle) attirent votre attention sur des problèmes potentiels.

Le dialogue Vérification de la qualité contient une liste de paramètres à vérifier, divisée en quatre catégories. Vous pouvez vérifier le modèle selon tous les paramètres répertoriés ou selon certains seulement. La courte description de chaque paramètre est donnée ci-dessous (voir Paramètres de la vérification de la qualité du Modèle analytique structurel).

Vous lancerez la vérification de la qualité du Modèle analytique structurel probablement après avoir appliqué les Règles d'ajustement et avant de l'exporter vers une application d'analyse structurelle.

Remarque : Toutefois, il peut être utile de vérifier la qualité de certains paramètres - par exemple les chevauchements - avant d'appliquer les Règles d'ajustement. Si le modèle contient des Membres superposés, il est bien possible que les Règles d'ajustement ne produisent pas l'effet escompté.

Tous les résultats sont listés dans le Rapport de Vérification du modèle

Même si le Rapport de Vérification du modèle liste plusieurs anomalies, cela ne veut pas forcément dire que vous ne pouvez pas exporter le Modèle analytique structurel. Par exemple, la vérification du Modèle analytique structurel peut filtrer les angles aigus d'une arête de dalle, mais il est possible qu'il s'agisse d'une situation voulue par le dessinateur.

Remarque : Vous devez activer l'affichage du Modèle analytique structurel. Sinon, ce dialogue ne sera pas disponible.

Comment fonctionne la vérification de la qualité du modèle analytique structurel

Elle se focalise sur les Membres 1D et 2D (et non sur les éléments de construction physiques)

Si des éléments sont sélectionnés dans le modèle, seuls ces éléments sélectionnés seront vérifiés

Seuls sont vérifiés les éléments qui existent dans le Modèle analytique structurel et qui sont visibles

Exception : Un des paramètres identifie des éléments qui ne sont pas des membres du Modèle analytique structurel : voir Elément porteur sans Membre.

Lancer la vérification de la qualité du Modèle analytique structurel

dans la fenêtre 3D/Plan/Coupe :

1.Activez l'affichage du Modèle analytique structurel.

2.Dessin > Vérification modèle > Qualité du modèle analytique structurel

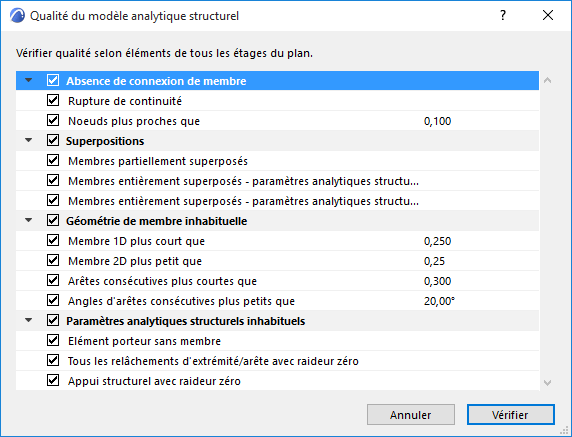

3.Ce dialogue liste les paramètres à vérifier selon quatre catégories (voir les détails plus loin) .

4.Décochez les catégories et/ou les paramètres que vous souhaitez ignorer.

5.Cliquez sur Vérifier.

6.Le Rapport Vérification modèle s'ouvre pour afficher les résultats.

Voir Rapport de vérification de modèle.

Paramètres de la vérification de la qualité du Modèle analytique structurel

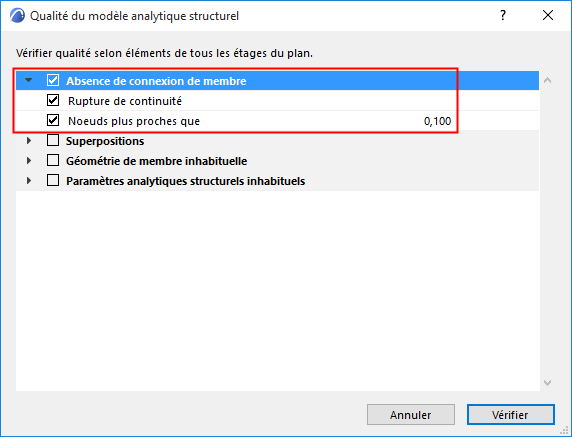

Absence de connexion de membre

Ces deux paramètres détectent les Membres intersectés ou proches l'un de l'autre qui ne sont pas connectés (mais devraient probablement l'être) :


Rupture dans la continuité

Les âmes de deux éléments porteurs s'intersectent, mais leurs Membres 1D ou 2D ne sont pas connectés.

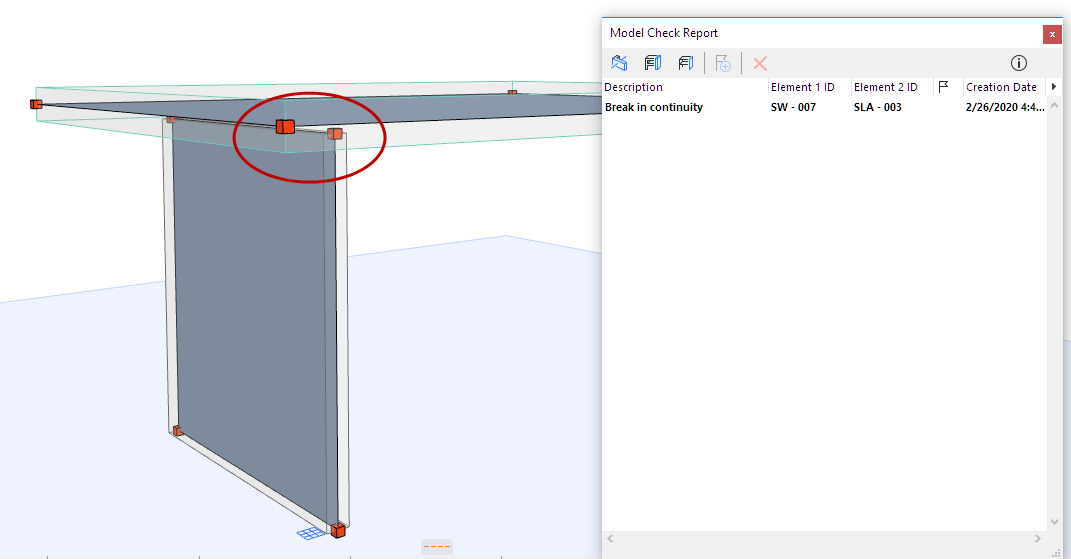

Les âmes s'intersectent, mais les Membres ne sont pas connectés

Pour les Membres 1D : Vous pouvez étendre “virtuellement” leur étendue de connexion pour éviter de telles ruptures dans la continuité.

Voir Etendue de connexion (extension de l'âme pour permettre la connexion).

Noeuds plus proches que

Deux noeuds qui séparés par une distance inférieure à la valeur donnée.

Les noeuds peuvent se situer sur le même membre ou sur deux membres différents.

Il n'est pas nécessaire que les âmes des éléments s'intersectent.

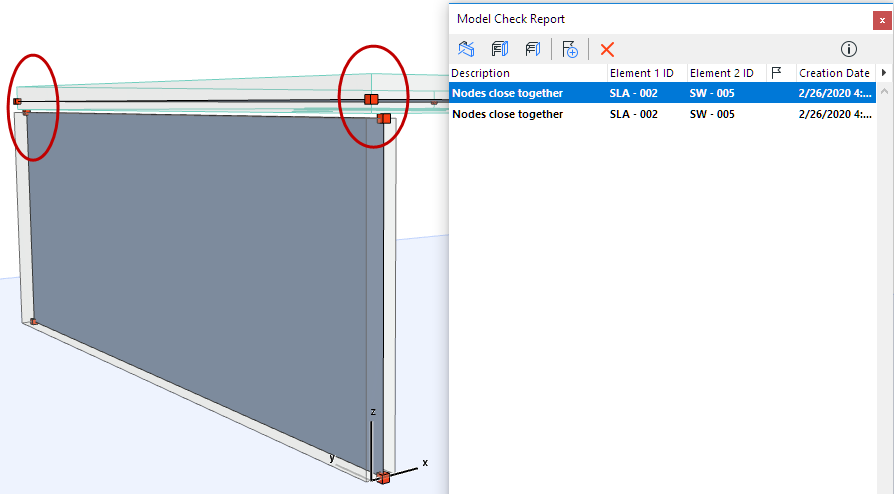

Les noeuds sont rapprochés, mais les membres ne se connectent pas

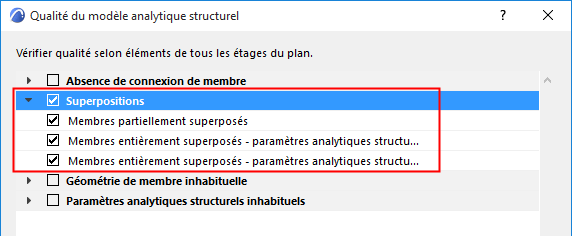

Superpositions

Les trois paramètres identifient les chevauchements entre Membres 1D et 2D (mais pas les éléments superposés dans le modèle physique).


Membres partiellement superposés

Deux Membres 1D ou 2D se chevauchent partiellement. Seule la position du membre est examinée, sans tenir compte des autres paramètres.

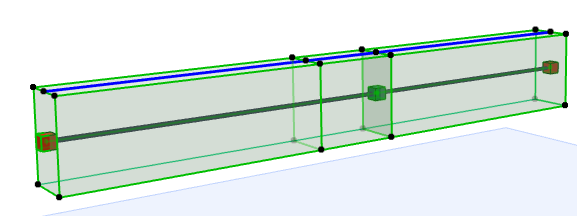

Par exemple, deux poutres se superposent à cause d'une erreur de modélisation (après un étirement, par exemple).


Membres entièrement superposés - paramètres analytiques structurels différents

Deux Membres 1D ou 2D sont entièrement superposés en 3D.

Toutefois, leurs paramètres analytiques structurels sont différents. (par ex. l'un des membres utilise des règles de décalage, tandis que l'excentricité de l'autre a été modifiée manuellement).

Paramètres analytiques structurels : tous les réglages de la page Paramètres analytiques structurels du dialogue de paramétrage de l'élément.

Seuls la position et les paramètres analytiques structurels du membre sont examinés.

Ce résultat indique probablement une superposition involontaire. Par exemple, l'excentricité de l'un des membres a été ajustée de manière à se retrouver en-dehors de l'élément du modèle physique, juste au-dessus de l'autre membre.

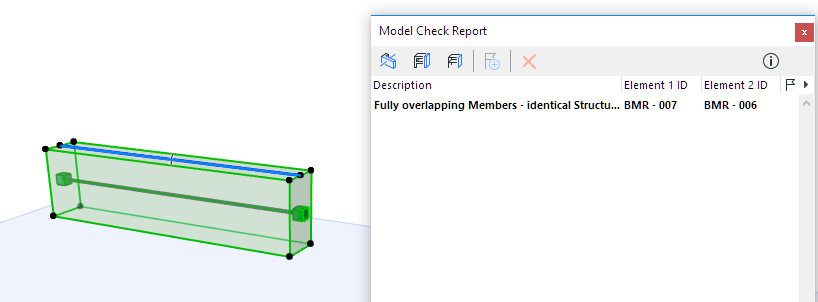

Membres entièrement superposés - paramètres analytiques structurels identiques

Deux Membres 1D ou 2D sont entièrement superposés dans l'espace 3D. Leurs paramètres analytiques structurels sont entièrement identiques.

Ce résultat indique des doublons, causés par une erreur de modélisation.

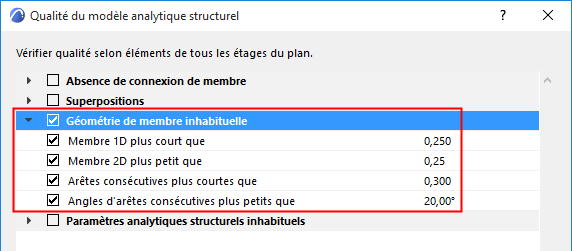

Géométrie de membre inhabituelle

Ces quatre paramètres vous aident à identifier des erreurs de modélisation. Il est important de détecter ce type d'erreur car même de petites imprécisions géométriques peuvent affecter la précision du Modèle analytique structurel et l'analyse FEM.

Bien entendu, la vérification peut également identifier des solutions de modélisation inhabituelles qui ont été créées intentionnellement.

Pour n'importe quel paramètre : placez le curseur dessus pour voir son unité de longueur ou de surface actuelle (configurée dans Options > Préférences du projet > Unités de travail).

Vous pouvez saisir ici des valeurs de tolérance précises - définissez le nombre de décimales désiré dans Unités de travail.


Les paramètres suivants sont examinés pour une “Géométrie de membre inhabituelle” :

Membre 1D plus court que

La longueur du Membre 1D est inférieure à la valeur définie.

Membre 2D plus petit que

La superficie du Membre 2D est inférieure à la valeur définie.

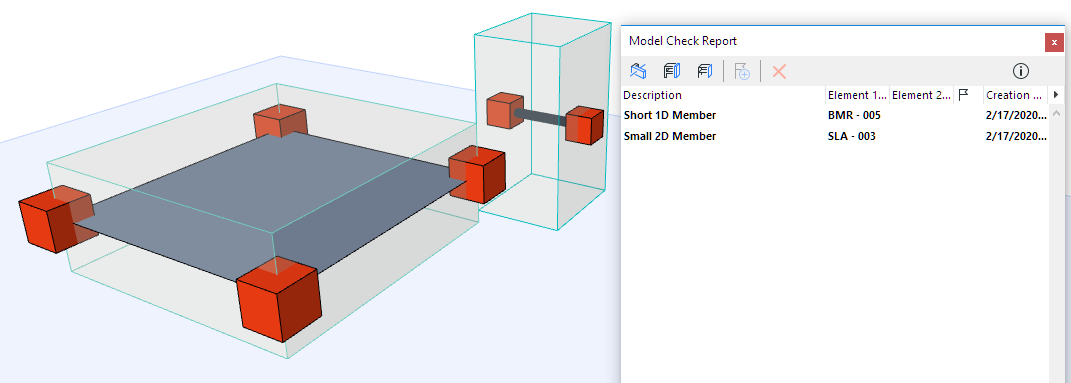

Membre 2D trop petit, Membre 1D trop court

Arêtes consécutives

Les deux paramètres suivants concernent les arêtes consécutives de n'importe quel Membre 2D.

Ils identifient les arêtes inégales et les extrusions pouvant provenir d'une erreur de modélisation.

Arêtes consécutives plus courtes que

Pour un Membre 2D, détecte les arêtes adjacentes qui ont toutes les deux une longueur inférieure à la valeur de tolérance définie.

Angle d'arêtes plus petit que

Pour un Membre 2D, détecte les arêtes adjacentes formant un angle inférieur à la valeur de tolérance définie.

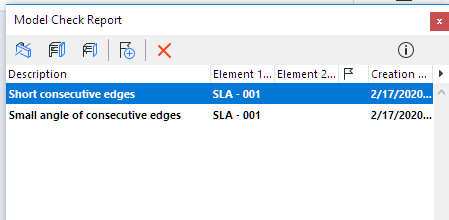

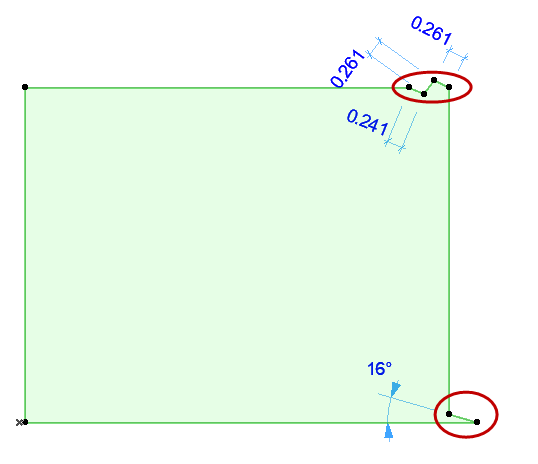

ConsecutiveEdges.png ConsecutiveCheck.png

Arêtes consécutives : Trop court, trop aigu

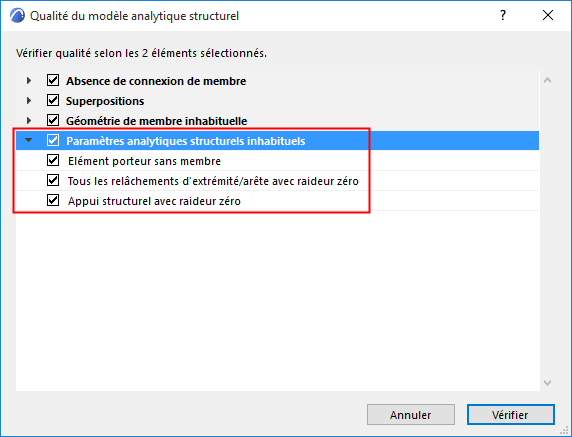

Paramètres analytiques structurels inhabituels

Ces trois vérifications identifient les éléments présentant potentiellement une anomalie, selon leurs paramètres analytiques structurels :


Elément porteur sans Membre

Détecte les éléments de construction dont la Fonction structurelle est “Porteur” mais qui ne possèdent pas de Membre analytique structurel. Ceci peut être une erreur ou non.

Causes possibles :

Cet élément porteur pourrait faire partie du Modèle analytique structurel, mais la case Membre 1D ou Membre 2D n'a pas été cochée dans son dialogue de paramétrage.

Ce type d'élément porteur ARCHICAD ne peut pas faire partie du Modèle analytique structurel (par ex. Forme, Escalier, Toit à pans multiples, Objet)

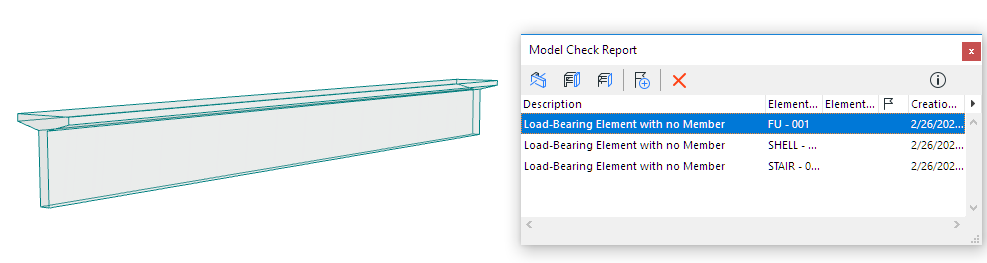

Objet porteur : Pas de membre

Tous les relâchements d'extrémité/arête avec raideur zéro

Détecte les Membres structurels dont tous les relâchements d'extrémité (Membre 1D) ou relâchements d'arête (Membre 2D) sont définis comme “Libres”.

Ceci est probablement une erreur, car les forces ne seraient pas transmises.

Voir Relâchements d'extrémité/arête.

Appui structurel avec rigidité zéro

Détecte les éléments Appuis structurels dont toutes les valeurs de Rigidité en translation et en rotation sont définies comme “Libres”.

Ceci est probablement une erreur, car les forces ne seraient pas transmises.
