在Archicad Start Edition 2023中不可用
在Archicad 26 Solo中不可用
位移与碰撞相似，不同之处在于此处的对象实际上(不是很明显)是变形的。这个差别最好是在对象边缘上可见。
在该对象中：范围的左半部分使用凹凸贴图，而右半部分使用位移贴图。（参见凹凸（Cineware表面通道））。

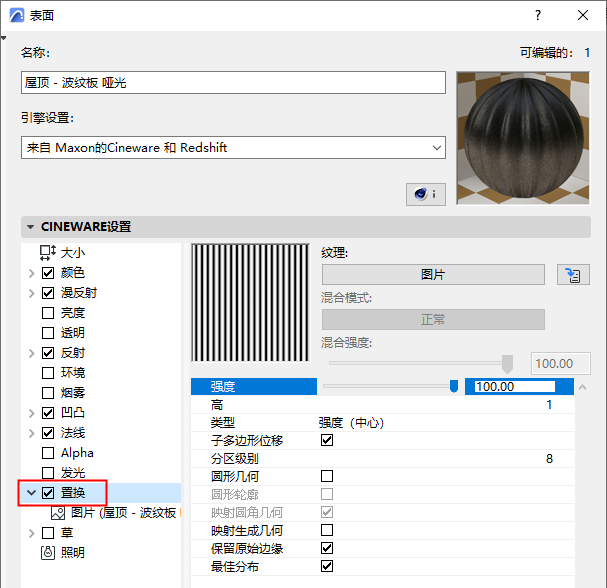

强度
该控件允许您调整由高度设置定义的最大位移(强度和高度值相乘来控制最大位移)。
高
定义位移的高度，可以通过强度值修改。
类型
•亮度：位移发生在正向。位移贴图中的黑色部分不产生位移，白色部分产生最大位移。
•强度（中心）：位移可以发生在正方向和负方向上。50% 的灰度值会导致没有位移。白色产生最大正位移，而黑色产生最大负位移。
•红色/绿色：依据纹理上的红色和绿色的值，位移可以发生在负方向或正方向上。绿色值提高位移，红色值降低位移。黑色导致没有位移，这纯粹是控制位移的红色和绿色组分。纯绿(RGB: 0,255,0) 和纯红(RGB 255,0,0) 分别导致在正方向和负方向上的最大位移。
•RGB (XYZ 局部)/RGB (XYZ 世界)
依据纹理的RGB组分，这些模式控制位移的空间。依据选定的模式，不同的坐标系将用于变形。
组分定义下列方向：
–红：X
–绿色 Y
–蓝: Z
材质
可以在此定义一个图像纹理或2D着色器。
核对来激活子多边形位移(SPD)。
原则上，SPD与位移相似：依据纹理的灰阶色盘或某些模式下的色彩调色板，在渲染期间，使一个对象变形。诀窍在于对象自己的内部，可调节的和相对高的分区，其允许非常详细的结构，而实际上无需永久的分区对象。在很多情况下，由于需要太多内存，不可能通过建模达到同样程度的细节。
SPD增加渲染时间， 因为渲染真实的几何体使用足够的内存，除了少数例外，总是比呈现虚拟多边形更快。
SPD 提供了以下优点：
•可以渲染小细节，而不需要永久的分区对象；永久分区会导致诸如文件大小太大而无法管理的问题。
•使用2D纹理代替建模可以更快的实施细节。
•渲染图像的质量比在碰撞通道中使用纹理贴图强得多。
使用SPD显示噪点阴影
如果选项被禁用，将使用法向位移 (只有现存的目标点将受到影响)。
这就是您确定的SPD分区。这也同样适用于它的表面已经被应用于整个对象。为了减少必须被分区的表面 的数量，值得为删除对象的隐藏的侧面做出努力。
这是常有的事，较高的值产生更好的结果但是也增加了渲染时间。
注意，您可能需要修改 用于一个对象的每个表面 (多边形) 的这个值：因此，您可以使用用于不同表面的不同的SPD参数来复制表面。
一个1m乘1m的墙面需要的SPD值比1m乘100 m的墙要小。
对于每个现存的多边形，下列的多边形数目将在内部计算：
•三角形: (2 到分区等级的功率) * (2到分区等级的功率) / 2
•四边形：(2 到分区等级的功率) * (2到分区等级的功率)
•立方体: 6*256*256 = 393,216 多边形。
•平面：400*256*256 = 26,214,400多边形。
注释：
–如果几个位移表面被分配到一个给定的对象，总是使用最大值。
–例子：一个对象有在两个选择上的两个不同的位移表面。第一个位移表面的分区等级是4并且第二个是6。整个对象的分区等级是6。即使整个对象被分区，位移将仅应用于已定义的选择。
细分为2、4和8的两个球体单元（从下到上）
圆形几何
由于当正常的Phong阴影被应用时，SPD不能计算它， 使用一个特殊的算法(如果您启用该选项) 来确保SPD被渲染前对象是圆形的。
这是特别为SPD渲染后出现翻光面的光滑表面而设计的。如果圆形轮廓被禁用，圆形 (多边形边缘没有相邻的多边形)不受影响。
因为这也可能导致意想不到的结果，您还可以禁用该选项。
圆形轮廓
如果该选项被禁用，轮廓 (至少有一个相邻的多边形丢失的多边形) 也将是圆形的。禁用该对象的选项，其轮廓的平滑度将受到不利影响。
圆形轮廓启用（左）和禁用（右）
映射圆角几何
该选项决定了是否使用圆形几何来定义纹理坐标。多数情况下，这将导致更直观的结果。它也可以导致较少的工件。
因为计算可能需要多达10％更长的时间，在某些情况下，投影必须在非圆形几何上，您可以选择禁用这个特性。
映射生成几何
使用该设置来定义应该如何投射纹理：
•设置是活跃的：在应用子多边形位移 前投射纹理。
•设置是不活跃的：在应用子多边形位移 后 投射纹理。
当映射一个立方体时，依据无论映射生成几何是否已经被激活，您可以清除地看到颜色是如何投射的。与此相反，由于SPD不能修改任何UV坐标，当使用UVW映射时没有区别可以被看出。
各种投影效果：
左：映射生成几何未激活，右：激活映射生成几何
基于着色器的3D (例如，噪音，木材，锈蚀等) 表现不同。由于它们不需要UV坐标，它们也可以别用于纹理极限位移的边缘。
保留原始边缘
如果该选项被启用，坚硬的Phong边缘将保持坚硬。如果该选项被禁用，依据分区级别，边缘将是圆形的。
该选项的影响大多发生在只有当圆形几何选项被禁用时。
最佳分布
激活的最佳分布选项修改了向Phong边缘位移的方向。到边缘的位移越近，就越靠近该边缘并且越接近它遵循几乎是圆形的Phong常规。
多数情况下，该设置将保证在Phong边缘上的SPD过渡柔软、不间断。
如果最佳分布被注销(如果在类型设置中设置一个强度模式是唯一有意义的), 每个位移将垂直强调。这将导致边缘上的膨胀位移。这是重叠边缘和基本上互相直角站立的位移的一个结果：它们之间的空间是满的。如果从更远的距离查看建模的城市，或，例如城堡的石头，激活该选项。

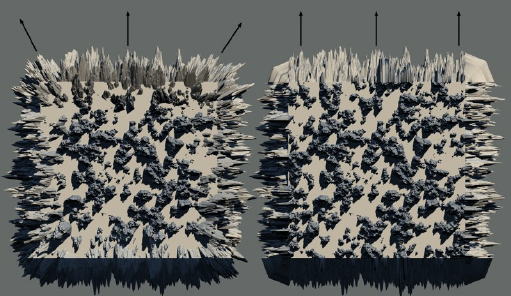

启用最佳分配（左）和禁用（右）
