Ustawienia częściowego Wyświetlania Struktury: Wpływ na elementy
Na tej stronie zawarto informacje właściwe dla elementów, związane z działaniem opcji Częściowe wyświetlanie struktury.
Częściowe Wyświetlanie Struktury Słupów
Częściowe Wyświetlanie Struktury Stref
Częściowe Wyświetlanie Struktury Wypełnień Kryjących w Rzucie
Częściowe Wyświetlanie Struktury Wymiarów
Przecięcia Częściowo Wyświetlanych Elementów
Częściowe Wyświetlanie Struktury Słupów
Każda okładzina może być zdefiniowana jako Rdzeń, wykończenie lub inne w Ustawieniach Narzędzia Słup.
Zobacz Rdzeń i Okładzina.
W przypadku Słupów "obudowanych" ścianą: Wyświetlając tylko Rdzeń można wyeliminować Owijanie.
Częściowe Wyświetlanie Struktury Stref
Niezależnie od tego, która opcja częściowego wyświetlania została zastosowana, nie będzie ona miała wpływu na strefy: strefy, które dochodzą do “Krawędzi wewnętrznej” są obliczane jako komponent “wykończenia” otaczającej struktury, nawet jeśli wykończenia są ukryte zgodnie z aktualnym ustawieniem Częściowego Wyświetlania Struktury.
Częściowe Wyświetlanie Struktury Wypełnień Kryjących w Rzucie
Ustawienie Częściowego wyświetlania struktury nie ma żadnego wpływu na wypełnienia kryjące.
Jeśli przypisałeś Wypełnienie Kryjące dla dowolnego elementu warstwowego lub złożonego (może to być dach, strop lub siatka), wtedy Wypełnienie kryjące pojawi się niezależnie od zastosowanej opcji Częściowego Wyświetlania.
Uwaga: Wypełnienia kryjące mogą wykorzystywać Zastępcze ustawienia grafiki.
Zobacz Reguły zastąpień grafiki.
Częściowe Wyświetlanie Struktury Wymiarów
każdy tryb częściowego wyświetlania ma własny zestaw wymiarów: można wybrać zestaw wymiarów jedynie dla widoku Tyko rdzeń, a inne zestawy wymiarów w widokach Cały model oraz Bez wykończenia. Jeśli przełączysz pomiędzy ustawieniami częściowego wyświetlania struktury, wymiary związane z wcześniejszym ustawieniem Wyświetlania nie będą widoczne. Aby ponownie zobaczyć wymiary, należy przełączyć z powrotem na ustawienie Częściowego Wyświetlania Struktury, w którym wstawiono wymiary.

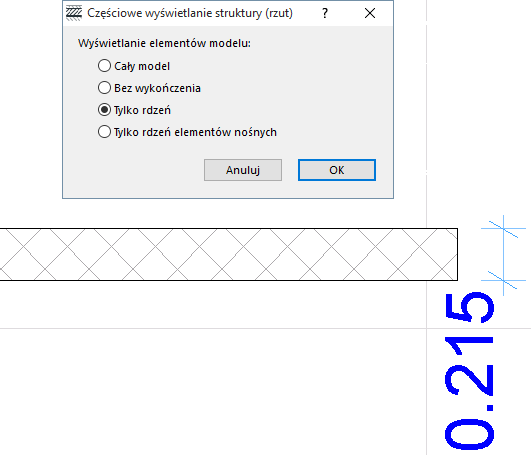

Ściana będzie wyświetlona z ustawienia wyświetlania tylko rdzenia:

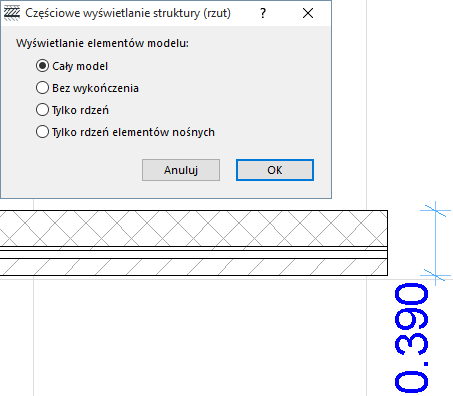

Jeśli przełączysz ustawienie wyświetlania na opcję Pełnej Struktury, wymiar pokazany w opcji Tylko Rdzeń zniknie, i pojawi się inny wymiar - ten utworzony poprzednio przy ustawieniu wyświetlania Pełnej Struktury.
Można skopiować i przekleić zwymiarowane elementy pomiędzy dwoma widokami, których ustawienia Częściowego Wyświetlania Struktury są podobne. Jednak, jeśli spróbujesz wkleić zwymiarowane elementy, które NIE pojawiają się w danym widoku Częściowego Wyświetlania Struktury, te wymiary zostaną utracone po przeklejeniu.
Przecięcia Częściowo Wyświetlanych Elementów
Przecięcia będą zachowywały się tak samo jak w przypadku wyświetlania pełnej struktury: W wyniku częściowego wyświetlania nie znikną żadne przecięcia warstw.
