Zasięg poziomy/pionowy Widoku projektu w Przekroju
Zasięg poziomy
Zasięg poziomy określa głębokość Rzutu, który pojawi się w oknie Przekroju. (Dostępny jedynie dla źródłowych znaczników przekroju.)

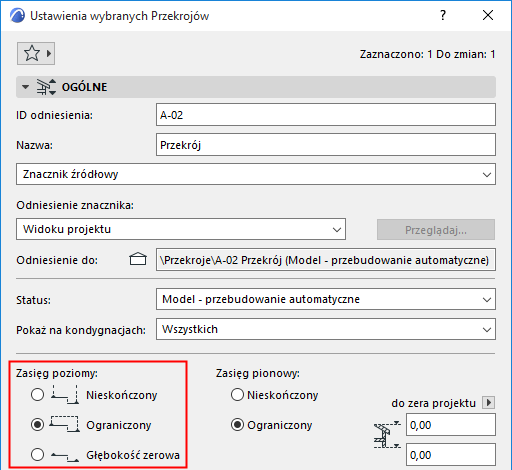

Określ zasięg poziomy w Palecie Info/Ustawieniach przekroju:
•Nieskończony: Wszystkie elementy przed linią przekrojową zostaną wyświetlone w oknie Przekroju pod warunkiem, że nie będą zasłonięte przez inne elementy.
•Ograniczony: W oknie Przekroju zostaną wyświetlone tylko elementy pomiędzy linią przekrojową a linią ograniczającą (głębokość). (Linia zasięgu jest definiowana poprzez kliknięcie kursorem w kształcie Oka po zakończeniu rysowania linii przekroju.) Jeśli zachodzi taka potrzeba, można zaznaczyć i edytować linię ograniczającą
Uwaga: Linia ograniczająca (głębokość) jest elementem "ekranowym" i nie jest wyświetlana na Arkuszach.
Zobacz Wyświetlanie Linii Zasięgu Znacznika.
•Głębokość zerowa: Głębokość zerowa oznacza, że wyświetlana będzie tylko część modelu przecięta linią przekrojową. (Dla Elewacji oraz Rozwinięcia ścian, opcja Głębokość zerowa nie jest dostępna.)
Zasięg pionowy projektu, który zostanie zawarty w oknie Przekroju. (Dostępny jedynie dla źródłowych znaczników przekroju.)
Określ zasięg pionowy w Palecie Info/Ustawieniach przekroju.
•Nieskończony: Pokazuje wszystkie kondygnacje modelu.
•Ograniczony: Przekrój zostanie ograniczona w pionie do ustalonego obszaru. Wprowadź wartości elewacji dla górnych i dolnych ograniczeń przekroju. Elementy powyżej i poniżej tych limitów nie zostaną wyświetlone.
Kliknij czarną strzałkę, aby wybrać odniesienie do wartości wzniesienia: do zera projektu lub własnej kondygnacji.
Edytuj graficznie zasięg lub linie ograniczające
Okno Przekroju/Elewacji/Rozwinięcia ścian jest aktywne:

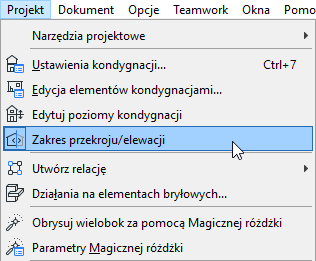

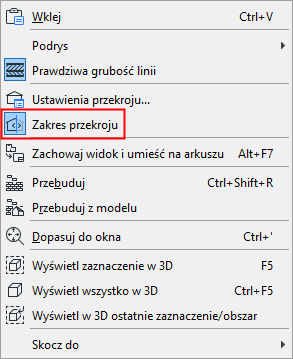

1.Włącz informacje na temat zasięgu z menu kontekstowego, lub za pomocą menu Projekt > Zakres przekroju/elewacji.
2.Znaczniki pojawiają się w oknie Przekroju, w odcieniach szarości, wskazujących obrysy poziome/pionowe oraz linie przekroju, jeśli takie istnieją. Szare wypełnienie reprezentuje obszar modelu wykraczający poza zakres Przekroju.

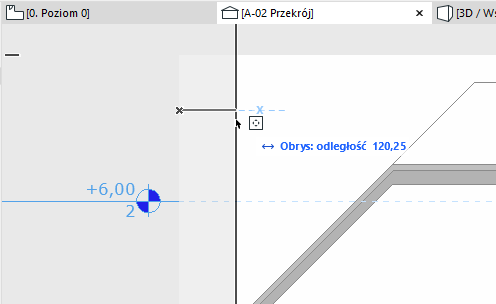

3.Najedź na dowolne oznaczenie, aby wyświetlić metkę i uchwyt stycznej. Przeciągnij linię odpowiednio do potrzeb: spowoduje to modyfikację zakresu poziomego/pionowego, symbolu przekroju lub limitu odległych elementów, zależnie od sytuacji.
Aby usunąć linię przekroju, przeciągnij ją poza zasięg poziomy.
Uwaga: Zasięgu poziomego nie można edytować w oknie Rozwinięcia ścian.
