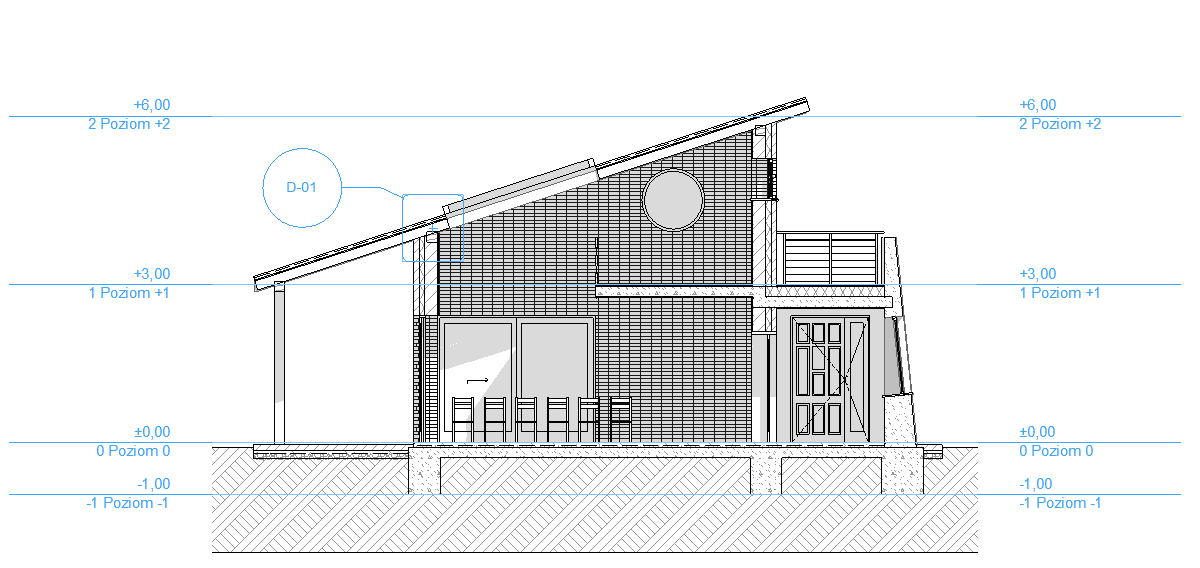

Za pomocą narzędzia Przekrój, wygeneruj przekrojowy widok Wirtualnego budynku ze znacznikiem.

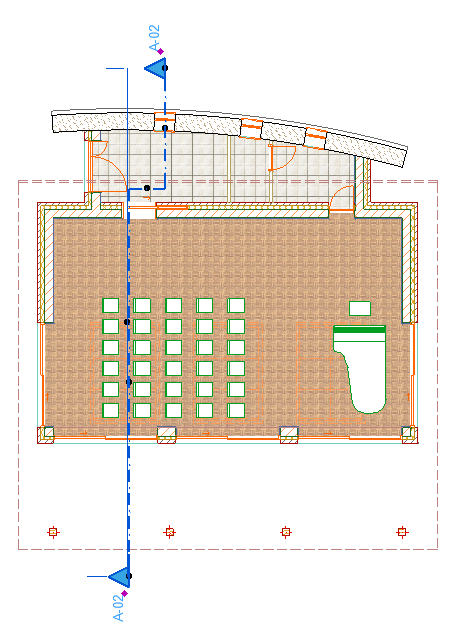

Znacznik Przekroju może przyjąć jedną z poniższych postaci:
1.Znacznik źródłowy, który generuje Widok Projektu w Przekroju
2.Połączony Znacznik, który nie generuje Widoki Projektu, ale może zostać połączony z dowolnym Widokiem Projektu, Widokiem bądź Rysunkiem.
3.Samodzielny Znacznik, który zawiera tekst użytkownika
Uwaga: Innym rodzajem Widoku projektu w Przekroju jest Niezależny przekrój (ze znacznikiem lub bez), który nie jest oparty o Model.
Zobacz Utwórz Niezależny Przekrój.
Przekroje mogą być zachowywane w postaci Widoków i wstawiane na Arkusze jako Rysunki; zawartość okna Przekroju można również bezpośrednio publikować.
W oknach Przekrojów można oglądać i modyfikować elementy, jednak nie jest możliwe wstawianie nowych elementów konstrukcyjnych. (Jedynym wyjątkiem jest polecenie “Przesunięcie kopii” lub Powielenie.) Jeżeli wkleisz element konstrukcyjny do okna Przekroju, zostanie on odwzorowany w postaci elementów rysunkowych (punktów, linii i wypełnień).
Obiekty można wstawiać w oknie Przekroju, jednak zostaną one uwzględnione jedynie jako symbole graficzne. (Nie zostanie wygenerowany odpowiedni element modelu 3D.)
