Edycja linii Przekroju/Elewacji/RŚ na Rzucie
Można przeciągnąć, odsunąć i przerwać wszystkie rodzaje linii Przekroju/Elewacji na Rzucie:
•główna linia Przekroju oraz wszelkie linie przekrojowe
•linia Zanikania odległych elementów, jeśli istnieje
•linia ograniczająca (głębokość), jeśli zasięg poziomy Przekroju/Elewacji jest ograniczony

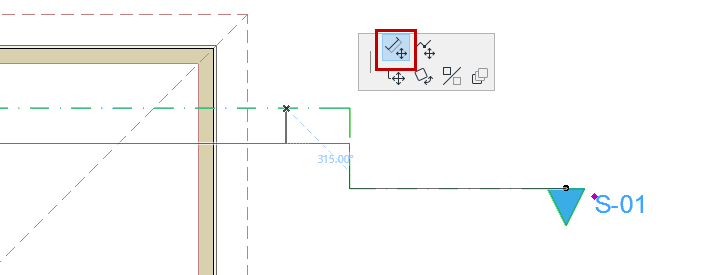

Odsunięcie segmentu linii Przekroju
1.Wybierz linię Przekroju.
2.Kliknij w dowolnym miejscu linii, która ma zostać odsunięta.
3.Z palety pomocniczej wybierz opcję Odsuń krawędź.
4.Przeciągnij i kliknij, aby odsunąć.

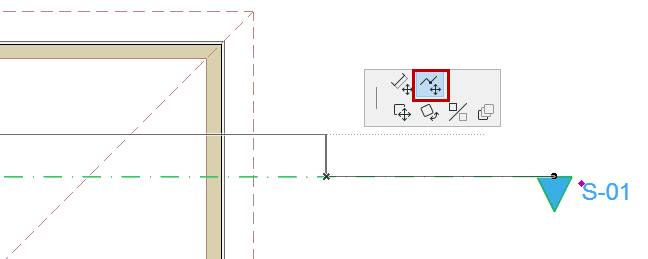

Przerwij i Odsuń linię Przekroju
1.Wybierz linię Przekroju.
2.Kliknij w punkcie, w którym chcesz wstawić przekrój.
3.Z palety pomocniczej wybierz opcję Wstaw przerwę i odsuń.
4.Przeciągnij i kliknij, aby odsunąć przecięty segment.

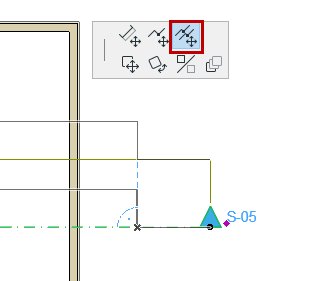

Przerwa we wszystkich linii przekrojowych
Jeśli Przekrój ma wyświetloną linię graniczną i/lub linię zanikania, użyj polecenia z palety podręcznej: Wstaw przerwę we wszystkich liniach, aby przerwać i odsunąć wszystkie linie jednocześnie.

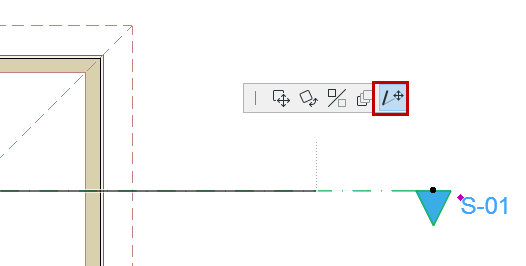

Rozciągnij linię
1.Wybierz linię Przekroju.
2.Kliknij punkt końcowy dowolnego segmentu.
3.Z palety pomocniczej wybierz Rozciągnij.
Uwaga: W Rozwinięciach ścian nie można rozciągnąć punktów końcowych RŚ, ponieważ ich długość zależy od obrysu pomieszczenia.
Zobacz Wyświetlanie linii znaczników i zasięgu znaczników Rozwinięcia ścian.
Usuń przerwę
Aby usunąć przerwę z linii, należy zaznaczyć segment i wykonać jedną z następujących czynności:
•Użyj palety pomocniczej odsunięcia, aby ponownie zestawić je z inną linią tego samego rodzaju
•Wybierz krawędź przerwy i przeciągnij ją na zewnątrz granicy poziomej Przekroju/Elewacji
