Dar Nova Forma a Polígonos e Elementos Encadeados

Mover Vértice de Polígono

Para mover o vértice de um polígono seleccionado (incluindo uma parede poligonal), clique no vértice e utilize a opção da palete de contexto Mover Vértice.

As duas arestas vizinhas seguirão o movimento e a forma do polígono mudará em conformidade.

Deslocar Aresta de Polígono

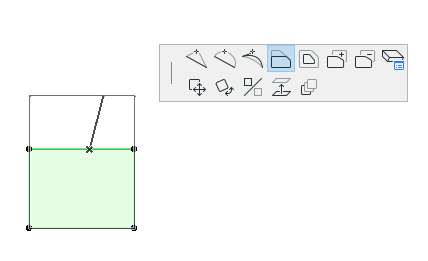

Para aplicar um deslocamento a um lado completo do polígono, clique numa aresta e utilize a opção Deslocar Aresta. As arestas vizinhas serão alongadas.

Esta propriedade está disponível tanto para elementos em cadeia como para polígonos. Os elementos seleccionados são tratados temporariamente como polígonos, e todas as opções de edição de polígonos da palete de contexto estão disponíveis.

Afastamento Aresta - Área Fixa

Esta opção encontra-se disponível apenas para polígonos de Zona.

Ver Afastamento Aresta - Área Fixa.

Adicionar e Subtrair Formas Poligonais

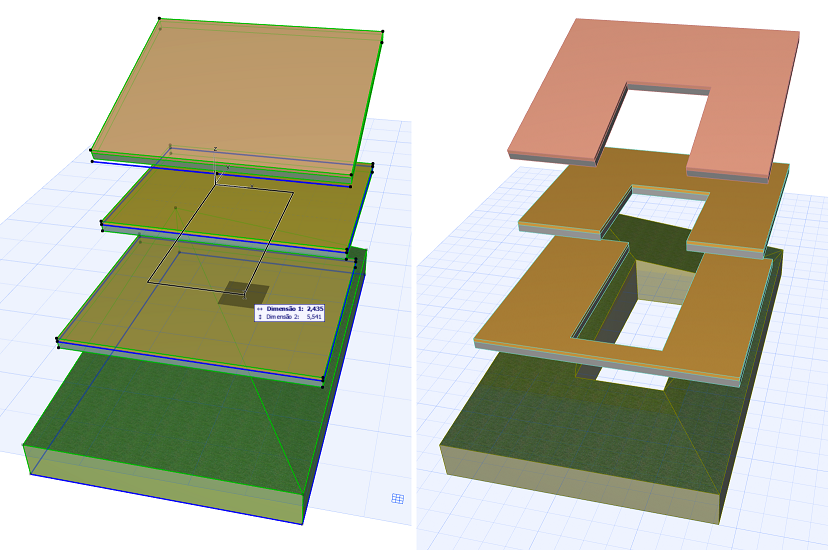

Pode utilizar a palete de contexto para adicionar formas a um elemento poligonal, ou subtrair novos polígonos a partir dele. (Isto funcionará, também, em múltiplos elementos seleccionados.)

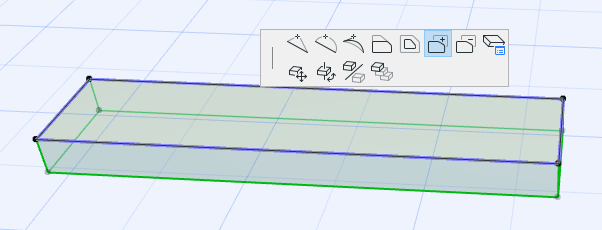

Para adicionar um novo polígono a um existente:

Seleccione o polígono e clique numa aresta ou num vértice. Na palete de contexto seleccione o ícone com o sinal + (Adicionar ao Polígono).

Desenhe a nova forma poligonal. Esta forma deve interceptar-se com a seleccionada, ou, pelo menos, deve existir uma aresta comum.

Clique para concluir o desenho da nova forma, que será automaticamente adicionada à original.

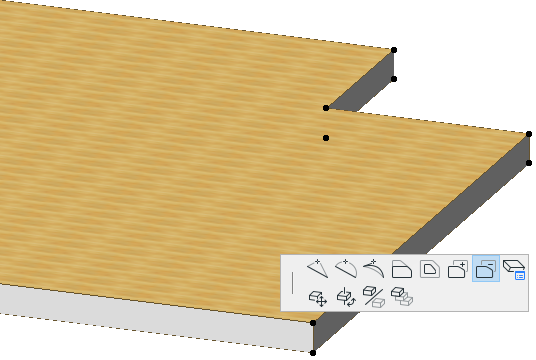

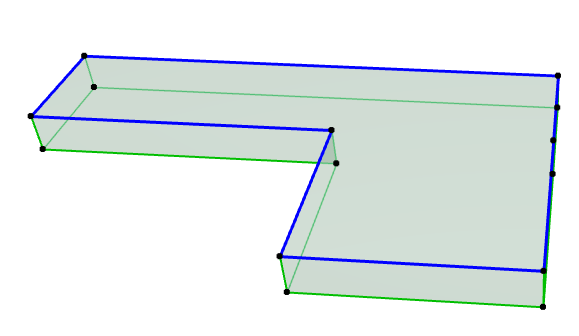

O processo é o mesmo para subtrair uma forma de um polígono, mas seleccione o ícone Subtrair do Polígono.

Pode também utilizar a Vara Mágica para adicionar/subtrair uma forma poligonal.

Ver Utilizar a Vara Mágica para Adicionar/Subtrair Formas Poligonais.

Ver também Edição Gráfica ou Geometria da Cobertura e Criar um Vão numa Cobertura.
