Como Garantir que os Elementos Coincidem Para Melhores Resultados de Limpeza
Use as seguintes técnicas e funcionalidades para garantir que os seus elementos coincidem conforme necessário.
Definir Núcleo da Parede/Laje como Linha/Plano de Referência
Coloque o plano de referência da Laje no topo do núcleo.
Coloque a linha de referência da Parede ao longo do núcleo da Parede (exterior e interior).
Pode atribuir o plano de referência de uma Laje ou a linha de referência de uma Parede, de modo a correr ao longo do núcleo do elemento, adicionalmente às suas faces.
Desta forma, quando edita a Parede ou a Laje (p. ex., adiciona camadas ou altera a espessura), as ligações do núcleo da Parede/Laje mantêm-se constantes e as posições dos elementos relativamente à sua linha de referência permanecem inalteradas.
Vincular Topos de Parede/Pilar/Zona ao Piso Acima
Pode vincular os topos de Paredes, Pilares e Zonas a um piso. Use esta função para garantir que estes elementos se mantêm correctamente ligados à estrutura ou tecto acima deles, mesmo depois de editar a altura dos pisos.
Ver Definir Vínculo no Topo para Parede, Pilar ou Zona ou Escada.
Ajustar Elementos a Lajes

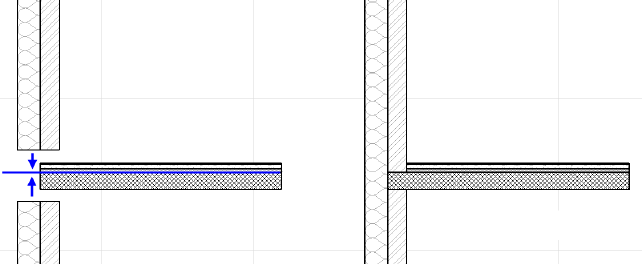

Utilize esta função (Edição > Dar nova forma > Ajustar Elementos a Lajes) para ajustar facilmente elementos (Paredes, Pilares ou Vigas horizontais) a níveis específicos de uma ou mais Lajes que se encontram acima e/ou abaixo dos mesmos.
Suponha que está a migrar um ficheiro de uma versão mais antiga do ARCHICAD, no qual as bases da Parede se encontram no topo de Lajes. A partir do ARCHICAD 17, as Paredes podem aplicar-se além do nível de acabamento da Laje, até ao seu núcleo, que é aquilo que procura. Para acelerar este processo, seleccione múltiplas Paredes e, depois, use o comando Ajustar Elementos a Lajes para as estender a todas até ao núcleo da Laje com um só clique.
Ver Ajustar Elementos a Lajes.
Agora, as intersecções irão limpar-se correctamente, desde que os seus Materiais de Construção sejam consistentes. O elemento (ou camada) com o Material de Construção de mais alta prioridade irá cortar o de prioridade mais baixa.
Nota: se uma Porta/Janela estiver vinculada à base de uma Parede, o comando Ajustar Elementos a Lajes irá recalcular automaticamente o afastamento para reter a posição de abertura.
Ponto de Âncora de uma Porta/Janela num Piso
Ao colocar novas Portas/Janelas, é melhor inserir um ponto de âncora num nível de Piso do que na base da Parede, de modo a assegurar que se mantêm no lugar.
No entanto, se a sua Porta/Janela estiver vinculada à base de uma Parede, o comando Ajustar Elementos a Lajes irá recalcular automaticamente o afastamento para reter a posição de abertura.
Deixe o Cursor Ajudá-lo
Quando trabalha com elementos compostos, o cursor pode vincular-se a cada camada e componente em separado, em todas as vistas do modelo. Desta forma, pode assegurar que está a alinhar elementos correctamente ao núcleo de outros elementos.
