Em vez de ligar Membros Analíticos Estruturais utilizando Regras de Ajuste, pode fazer mais sentido manter os elementos separados. (Por exemplo, se o ajuste de Membros 2D entre si mover um dos planos para fora do seu elemento.)
Neste caso, pode usar Ligações Estruturais para indicar de que forma as cargas aplicadas são transferidas entre os Membros Estruturais.
•A Ligação Estrutural pode ser uma Ligação 1D ou uma Ligação de Superfície, conforme a situação.
Observe também:
–Um Link 1D com comprimento zero pode ser colocado num ponto - por exemplo, para ligar duas braçadeiras, mantendo-as como elementos independentes.
–Um Link de Superfície com uma dimensão de comprimento, mas largura zero pode ser colocado entre duas arestas.
•São colocadas apenas em Membros 1D e 2D do Modelo Analítico Estrutural - não pode usar Ligações Estruturais com elementos do modelo físico no ARCHICAD.
•Uma Ligação Estrutural tem, necessariamente, dois Membros "ascendentes". Se um dos Membros não fizer parte da vista de Modelo Analítico Estrutural actual (devido ao Estado de Renovação), o elemento da Ligação também desaparece.
1: Elementos de Betão Armado Pré-fabricados com ligação de cantiléver; 2: Painéis pré-fabricados modelados com Vigas; 3: Reforço alto (ajuste de Afastamento não permitido)
Existem duas formas de criar uma Ligação Estrutural:
•Utilize a Ferramenta Ligação Estrutural
•Utilize o diálogo Criar Ligações
As Ligações Estruturais resultantes estão associadas aos membros de ligação: se mover o elemento, o vínculo move-se com ele.
Personalize as cores da Ligação Estrutural em Representação de Modelo Analítico Estrutural (Preferências).
Para mostrar ou ocultar esses elementos em 3D: use Exibir> Elementos em Visualização 3D> Filtrar e Cortar Elementos em 3D.
Exemplo: Utilize a Ferramenta Ligação Estrutural

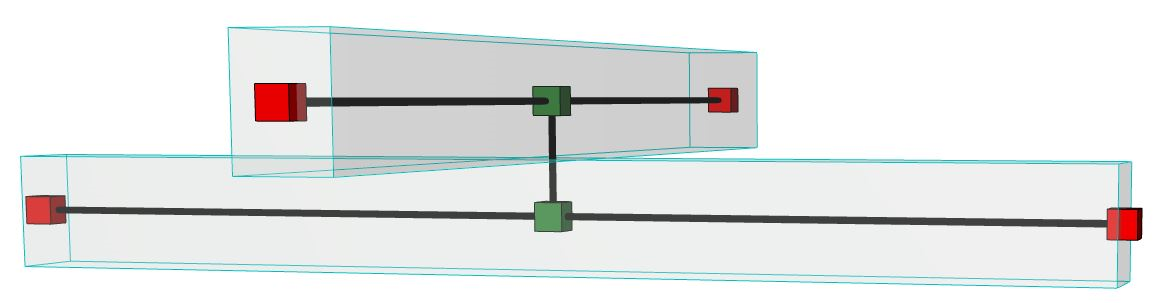

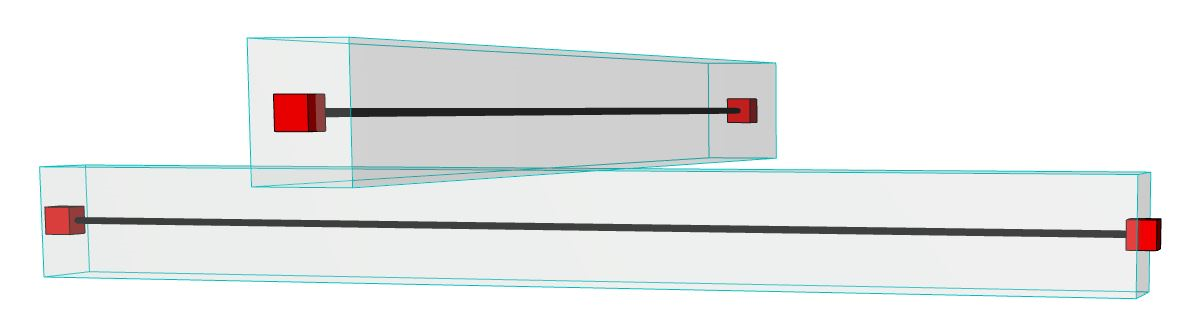

Neste exemplo, o utilizador pretende transferir as forças da Viga superior para a inferior. As duas Vigas devem ser "ligadas" através de uma ligação analítica.
1.Active a Ferramenta Ligação Estrutural
–a partir da caixa de ferramentas
–a partir de Modelação > Ferramentas de Engenharia de Estruturas > Ligação Estrutural
2.A partir da caixa de Informações, escolha Ligação 1D como método de Geometria.
3.Escolha Rígida como tipo de ligação.
4.Clique duas vezes - uma vez em cada Membro 1D - para criar a ligação entre eles.
Notas:
–Se mover elementos vinculados, o link permanecerá conectado ao ponto originalmente clicado.
–Utilize espaço + clique para criar automaticamente uma Ligação Estrutural que seja a menor distância entre os dois Membros. Se, depois, mover estes elementos vinculados, a Ligação Estrutural associada será ajustada, conforme necessário, para ser a ligação mais curta possível.
Exemplo: comando "Criar Ligações Estruturais"
Use a função Criar Ligações Estruturais para criar vários tipos de ligação entre elementos diferentes. A função trabalha em elementos seleccionados ou (se nada for seleccionado) em todo o Modelo Analítico Estrutural.
Importante: esta função afecta apenas elementos que estejam ligados nos seus núcleos.
Neste exemplo, a Laje é apoiada por Vigas de altura significativa. Não é estruturalmente realista usar o ajuste de afastamento nas Regras de Geração. As Vigas devem manter o seu eixo estrutural na sua localização por defeito no centro de gravidade.
Iremos adicionar Ligações Estruturais para indicar a transferência de carga da Laje para as Vigas.
1.Seleccione os elementos a ligar.
2.Active Modelação > Elementos Analíticos Estruturais > Criar Ligações Estruturais.

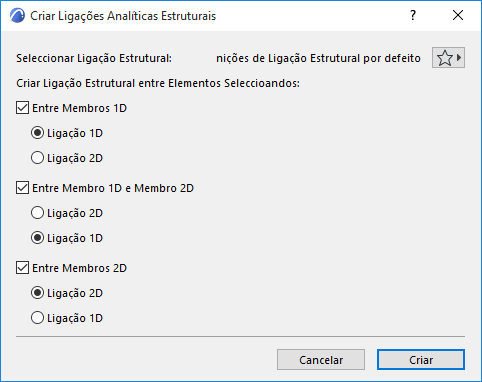

3.Na caixa de diálogo que aparece, defina as opções:
–Neste caso, a ligação deve ser Entre Membro 1D e Membro 2D (Viga e Laje) e ser feita ao longo de todo o comprimento da Viga (Ligação 2D).
4.Clique em Criar. Aparecem as Ligações Estruturais 2D:

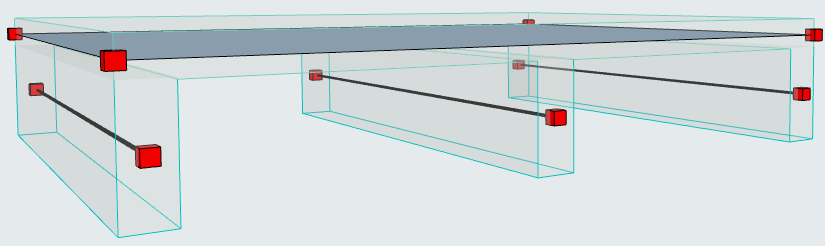

Ligações Estruturais 2D Entre Membros 1D (Viga) e 2D (Laje)
Como esperado, os eixos estruturais permanecem na posição original (centro de gravidade), mas os novos nós agora aparecem no plano da Laje, indicando onde os links estruturais estão conectados à Laje.
Quando se exporta o Modelo Analítico Estrutural, o software de análise estrutural irá interpretar que as cargas impostas na laje serão transferidas através das ligações para as Vigas.
Visualizar a Ligação de Superfície como Transparente
