Representação de Modelo Analítico Estrutural

NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022

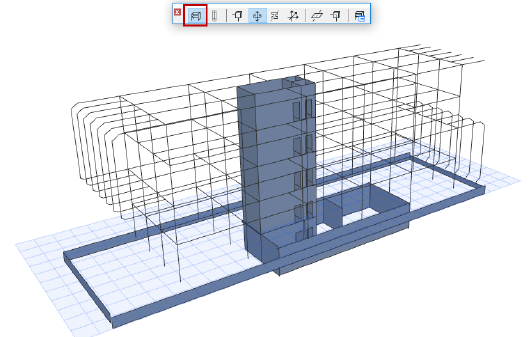

Mostrar/Esconder Modelo Analítico Estrutural

O Modelo Analítico Estrutural pode ser apresentado na Planta, janelas de Secção e vistas 3D.

Utilize a opção Modelo Analítico Estrutural


na Barra de Ferramentas do Modelo Analítico Estrutural

no menu Visualização

O estado Mostrar/Esconder é específico de cada vista (se estiver ligado numa vista, pode estar desligado noutra).


Importante: os elementos ARCHICAD só fazem parte do Modelo Analítico Estrutural se tiverem determinadas definições geométricas e de propriedades. Ver Elementos do Modelo Analítico Estrutural.

Mostrar Modelo Físico Transparente

Se a opção Mostrar Modelo Analítico Estrutural estiver ligado:

Utilize a opção Modelo Físico Transparente para também visualizar o Modelo Físico de forma transparente, na visualização actual:

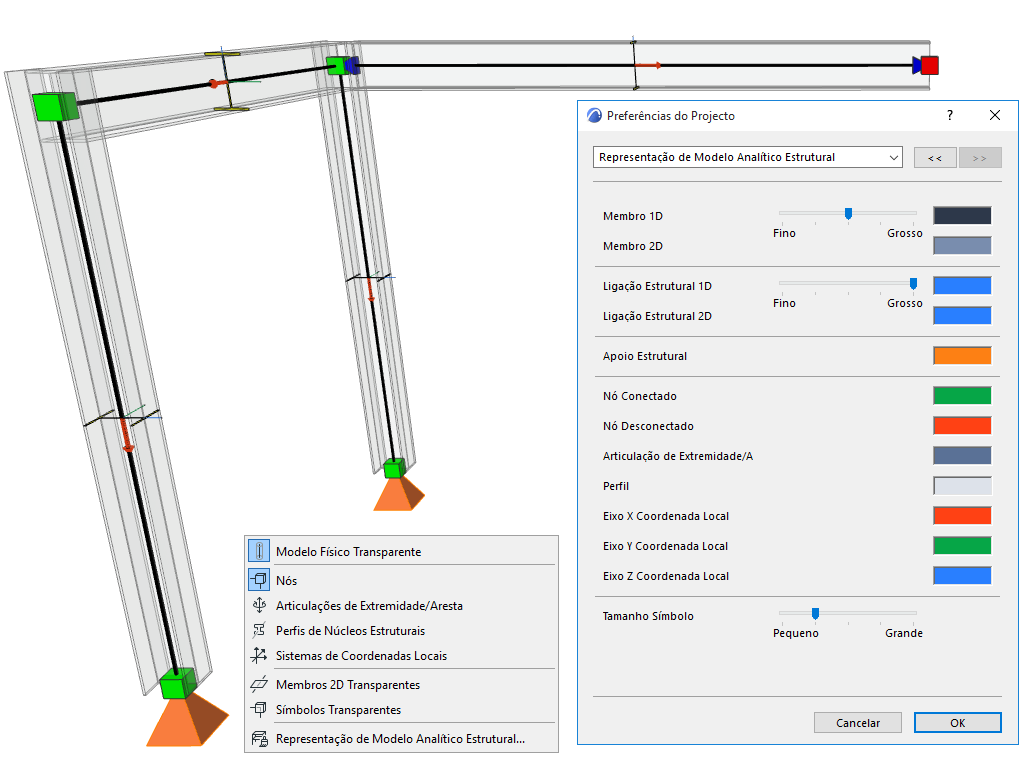

Mostrar Componentes do Modelo Analítico Estrutural

Utilize os seguintes controlos de opções adicionais para visualizar ou esconder componentes do Modelo Analítico Estrutural. Os controlos estão disponíveis em:

Barra Ferramentas Modelo Analítico Estrutural

Visualização > Opções de Modelo Analítico Estrutural

Exibir > Elementos em 3D Exibir > Filtrar e Cortar Elementos em 3D (para suporte estrutural e elementos de ligação)

Personalize as cores dos componentes em Representação de Modelo Analítico Estrutural (Preferências)


Mostrar Nós

Visualize nós nas extremidades e cantos dos Membros 1D e 2D.


Nós de Ligação: Feedback das Cores

Por defeito:

Um nó verde representa um ponto de conexão ou intersecção correcta entre Membros Analíticos ligados

Um nó vermelho representa um ponto ou extremidade que está livre (nenhuma ligação necessária) ou que não está conectado / não é apoiado:


1: Apoiado, 2: Conectado, 3: Extremidade livre (Cantiléver), 4: Não conectado, 5: Não apoiado

Mostrar Articulações de Extremidade/Aresta

Use esta opção para visualizar os seus símbolos no Modelo Analítico Estrutural.

Ver Símbolos de Articulação de Extremidade/Aresta.


Mostrar Perfis de Núcleos Estruturais

Apenas Membros 1D incluem um perfil de corte transversal. Use esta opção para visualizar os seus símbolos no Modelo Analítico Estrutural.

Para tornar este símbolo transparente: utilize Símbolos Transparentes.


Mostrar Sistemas de Coordenadas Local

Visualize o sistema de coordenadas local do elemento (apenas na janela 3D).

X local: linha vermelha grossa

Y local: linha verde fina

Z local: linha azul fina


Sistema de Coordenadas Local do Membro Analítico Estrutural

Membros 2D Transparentes

Esta opção tem o seguinte efeito:

Mostrar Membros 2D como Transparentes

Mostrar Ligações Estruturais do tipo Superfície como Transparentes

Símbolos Transparentes

Esta opção torna transparentes os seguintes símbolos:

Articulação Final

Ligação Estrutural do tipo Mola

Símbolos de Apoio

Perfis de Núcleos Estruturais

Setas de Carga Pontual na vista 3D
