NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
Os Membros 1D são gerados no centro de gravidade do núcleo do elemento
Os Membros 2D são gerados ao longo do centro do plano do núcleo do elemento.
Qualquer desvio da posição do Membro em relação a esta definição original chama-se "Excentricidade".
Os valores de excentricidade não têm qualquer efeito no Modelo Físico, mas são importantes para o Modelo Analítico Estrutural.
No ARCHICAD, os Membros podem ser afastados de diversas formas:
–Manualmente, por afastamento gráfico no modelo (ver abaixo)
–Manualmente, definindo o valor de afastamento/excentricidade nas Definições do elemento (ver abaixo)
–Configurando e aplicando Regras de Ajuste globais (ver Regras de Ajuste.)
Afastar Posição do Membro (Graficamente)

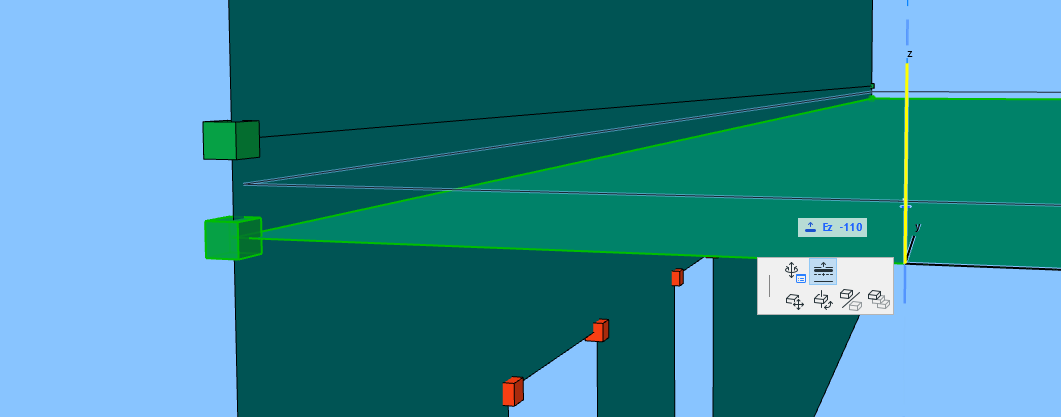

1.Seleccione o Membro.
2.Na palete de contexto active o comando Excentricidade. (Não necessário ou disponível para Membros 1D se o Modelo Físico não estiver actualmente visível).
3.Arraste o Membro para a sua nova localização (insira valores no Orientador, consoante necessário).
Notas:
–Para Membros 2D, a Excentricidade/Afastamento ocorrem na perpendicular ao plano do Membro (independentemente de quaisquer ângulos de aresta personalizados).
–Para qualquer Membro seleccionado, o valor da excentricidade é apresentado na Etiqueta de Informações do Elemento (bem como nas Definições e Caixa de Informações).
–Depois de ter arrastado o Membro para fora da sua posição original, as Regras de Ajuste globais deixam de se aplicar a ele; a caixa de verificação "Afastamento" no respectivo diálogo de Definições deixa de estar activa. Para aplicar novamente as Regras de Ajuste globais, aceda ao respectivo diálogo de Definições e reactive a caixa de verificação Afastamento.
Ver Permitir modificações baseadas em Regras - Membro 1D ou Permitir modificações baseadas em Regras - Membro 2D.
Afastar Posição do Membro (Definições do Elemento)
1.Seleccione o Membro 1D ou 2D.

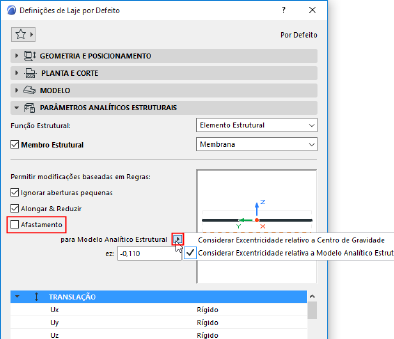

2.Abra o diálogo Definições (painel Parâmetros Analíticos Estruturais).
3.Desmarque a opção Afastamento para activar a edição. (Desmarcar esta caixa significa que as Regras de Ajuste globais não são aplicadas a este elemento e que está a ajustá-lo manualmente.)
4.Escolha um método para medir a Excentricidade:
–relativamente ao Centro de Gravidade do elemento ou
–relativamente ao Modelo Analítico Estrutural do elemento
As duas abordagens têm o mesmo resultado, mas os valores são definidos utilizando sinais opostos.
5.Defina os valores de excentricidade, através de uma das seguintes acções:
–Clique na janela de pré-visualização para inserir uma nova localização em qualquer nó da cercadura
–Insira manualmente os valores do afastamento
Valores Múltiplos de Excentricidade de Elementos Importados
O Formato de Estrutura Analítico na versão 1.0.6 ou posterior pode lidar com valores de excentricidade variados e múltiplos em cada extremidade do Membro 1D.
Archicad não oferece suporte a vários valores de excentricidade em cada extremidade. Quando importa tal modelo, o Archicad 25 converte os elementos de entrada atribuindo um valor médio de excentricidade, quando aplicável.
Nestes casos, um aviso alerta sobre a conversão.
