Membros 2D (Laje, Parede, Cobertura)

NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022

As Lajes, Paredes e Coberturas Plano-Simples são representadas como Membros 2D no Modelo Analítico Estrutural.

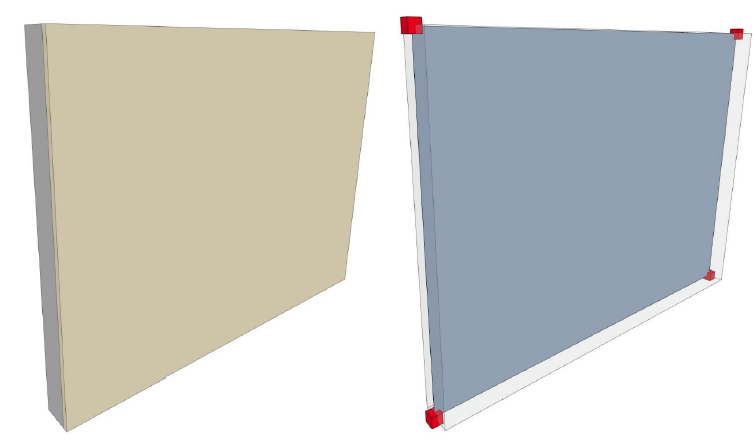

Os Membros 2D são superfícies planas geradas ao longo do centro do plano do núcleo do elemento. O Membro 2D tem, pelo menos, quatro nós e uma área de superfície a ligá-los.

O Membro analítico não se estende além do corpo físico, a menos que tenha sido ajustado.

Personalize a cor do Membro 2D em Representação de Modelo Analítico Estrutural (Preferências).

Que Elementos são Membros 2D do Modelo Analítico Estrutural?

As Lajes, Paredes e Coberturas irão gerar um Membro 2D no Modelo Analítico Estrutural, caso satisfaçam estas condições:

•Em carga

•Contém um núcleo

•A caixa de verificação "Membro Estrutural" está activa nas Definições do Elemento

•Geometria suportada (ver tabela abaixo)

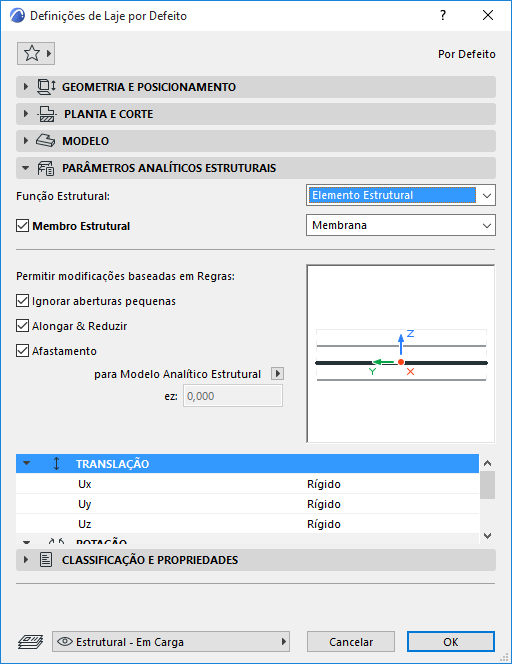

Definições de Ferramenta para Membros 2D

Use o painel Parâmetros Analíticos Estruturais das definições de Laje, Parede ou Cobertura.

Função Estrutural - Activar Elemento Estrutural

Defina a Função Estrutural para Elemento Estrutural. Trata-se do mesmo controlo, com o mesmo valor, encontrado no controlo da Função Estrutural no painel Classificação e Propriedades.

Membro Estrutural - Activar para Modelo Analítico Estrutural

Esta caixa é assinalada por defeito: inclua este elemento no Modelo Analítico Estrutural como Membro 2D.

Notas:

–Disponível apenas se a Função Estrutural estiver definida para Elemento Estrutural

–Se o elemento for um composto ou um Perfil Complexo, tem de incluir, pelo menos, uma camada/componente como núcleo, de modo a fazer parte do Modelo Analítico Estrutural.

Desmarque, se o elemento NÃO dever ser incluído no Modelo Analítico Estrutural. (Por exemplo, uma fina membrana de bloqueio da humidade num piso subterrâneo.)

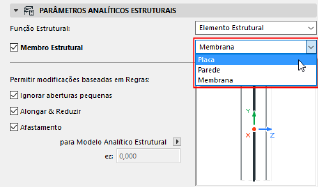

Membro 2D - Comportamento Estrutural

A definição de Comportamento Estrutural define o comportamento do Membro num programa de análise estrutural baseado em FEM: especificamente, os tipos de forças para os quais este elemento foi concebido suportar.

Escolha uma opção para definir o comportamento estrutural do Membro:

•Membrana: aguenta todas as cargas

•Placa: o elemento consegue aguentar cargas perpendiculares ao plano.

•Parede: o elemento consegue aguentar cargas ao longo do seu plano.

As definições disponíveis são fixas e não podem ser personalizadas.

A escolha certa aqui depende do software analítico estrutural de recepção. Alguns softwares filtrarão os elementos de entrada com base nesta configuração de comportamento estrutural. Se descobrir que os Membros 2D exportados não estão a ser importados para o software receptor, pode ser necessário ajustar a definição de Comportamento Estrutural no Archicad.

A definição pode ser inteiramente independente da ferramenta usada para criar o elemento: o comportamento de uma Parede vertical pode ser definido para "placa" ou "membrana"; o comportamento de uma Laje horizontal pode ser definido para "Parede".

A definição de Comportamento Estrutural não tem qualquer efeito no Modelo Físico.

Permitir modificações baseadas em Regras - Membro 2D

Por defeito, todas as caixas de verificação estão activas:

•Ignorar aberturas pequenas

•Alongar & Reduzir

•Afastamento

Isto significa que os ajustes correspondentes e o filtro de aberturas, definidos no diálogo de Regras de Geração, irão afectar este elemento Membro 2D.

Ver Regras de Geração do Modelo Analítico Estrutural.

Para isentar este membro 2D de ajustes: desmarque a(s) caixa(s).

Afastamento pessoal

Se a caixa Afastamento não estiver assinalada:

Redefina a excentricidade deste elemento ao longo do eixo z (perpendicular ao plano do Membro 2D), seja graficamente ou introduzindo um valor.

Ver Excentricidade.

Translação e Rotação

Ver Articulações de Extremidade/Aresta.
