Verificação de Qualidade de Modelo Físico
NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
INTRODUÇÃO
A verificação de Qualidade de Modelo Físico ajuda-o garantir que o Modelo Físico está correcto, filtrando determinadas anomalias de modelação e geométricas. Tal como acontece com outros tipos de Verificação de Modelo, os resultados (apresentados no Relatório de Verificação de Modelo) chamam a sua atenção para potenciais problemas.
Assim, irá, provavelmente, realizar a Verificação de Qualidade de Modelo Físico antes de aplicar as regras de Ajuste e de gerar o Modelo Analítico Estrutural.

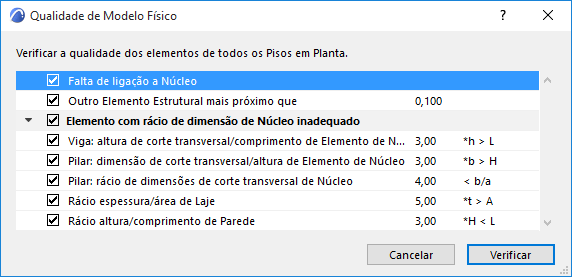

O diálogo de Verificação da Qualidade de Modelo Físico contém uma lista de verificação de parâmetros. Pode verificar o modelo com base em todos os parâmetros listados ou apenas em alguns. Cada parâmetro é brevemente descrito abaixo (ver Parâmetros de Verificação de Modelo Físico).
Os valores limite / de tolerância destes parâmetros podem ser personalizados - p. ex., para estarem conformes aos padrões de modelação ou às regras do seu software de análise estrutural.
Como Funciona a Verificação de Qualidade de Modelo Físico
•Foca-se em elementos construtivos físicos (não Membros 1D e 2D)
•Os elementos construtivos são tidos em consideração, independentemente da sua Função Estrutural (excepto um parâmetro: ver Outro Elemento Em Carga mais próximo que)
•Apenas são verificados elementos visíveis
•Se existirem elementos seleccionados: apenas são verificados os elementos seleccionados
Executar a Verificação de Qualidade de Modelo Físico
Na Janela 3D/Planta/Secção:
1.Abra Modelação > Verificação de Modelo > Qualidade de Modelo Físico
2.A Verificação de Qualidade de Modelo Físico baseia-se nos parâmetros listados (para mais pormenores, veja Parâmetros de Verificação de Modelo Físico). Desmarque qualquer parâmetro que não deva ser tido em consideração.
3.Clique em Verificar.
4.O Relatório de Verificação de Modelo abre-se para apresentar resultados.
