Verificação de Qualidade de Modelo Analítico Estrutural

NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022

INTRODUÇÃO

A Verificação de Qualidade do Modelo Analítico Estrutural ajuda-o a garantir que o Modelo Analítico Estrutural gerado está correcto. Os resultados (apresentados no Relatório de Verificação de Modelo) chamam a sua atenção para potenciais problemas.

O diálogo de verificação da qualidade contém uma lista de verificação de parâmetros, em quatro categorias. Pode verificar o modelo com base em todos os parâmetros listados ou apenas em alguns. Cada parâmetro é brevemente descrito abaixo (ver Parâmetros de Verificação de Modelo Analítico Estrutural).

Provavelmente, irá processar a Verificação de Qualidade do Modelo Analítico Estrutural depois de ter aplicado Regras de Ajuste e antes de o exportar para uma aplicação de análise estrutural.

Nota: no entanto, pode ser conveniente verificar determinados parâmetros de verificação de qualidade - como Sobreposições - mesmo antes de aplicar as Regras de Ajuste. Se o modelo contiver Membros sobrepostos, as suas Regras de Ajuste podem não ter o efeito desejado.

Todos os resultados são apresentados no Relatório de Verificação de Modelo.

Mesmo que o relatório da Verificação de Modelo apresente várias anomalias, tal não significa, necessariamente, que não pode exportar o Modelo Analítico Estrutural. Por exemplo, a Verificação de Modelo Analítico Estrutural pode filtrar ângulos agudos na aresta de uma laje, mas esta situação pode ser deliberada.

Nota: tem de activar a visualização do Modelo Analítico Estrutural. Caso contrário, este diálogo não está disponível.

Como funciona a Verificação de Qualidade do Modelo Analítico Estrutural

•Foca-se em Membros 1D e 2D (não elementos do modelo físico)

•Se existirem quaisquer elementos seleccionados no modelo, apenas são verificados os elementos seleccionados

•Verifica apenas elementos que existam no Modelo Analítico Estrutural e estejam visíveis

Excepção: um dos parâmetros identifica elementos que não são Membros do Modelo Analítico Estrutural: ver Elemento Em Carga sem Membro.

Execute a Verificação de Qualidade de Modelo Analítico Estrutural

Na Janela 3D/Planta/Secção:

1.Active a visualização do Modelo Analítico Estrutural.

2.Modelação > Verificação de Modelo > Qualidade de Modelo Analítico Estrutural

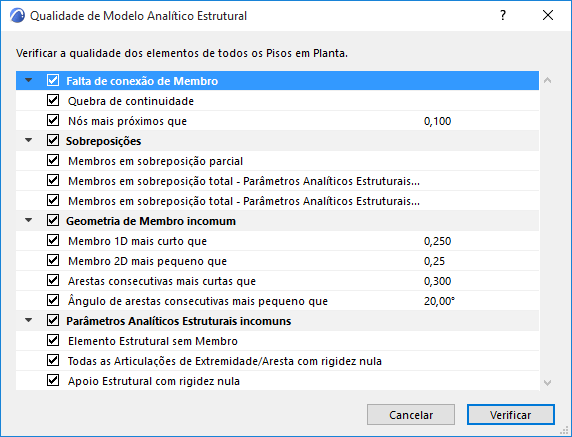

3.O diálogo lista parâmetros de verificação em quatro categorias (ver mais detalhes abaixo).

4.Desmarque qualquer categoria e/ou qualquer parâmetro que pretenda ignorar.

5.Clique em Verificar.

6.O Relatório de Verificação de Modelo abre-se para apresentar resultados.

Ver Relatório de Verificação de Modelo.

Parâmetros de Verificação de Modelo Analítico Estrutural

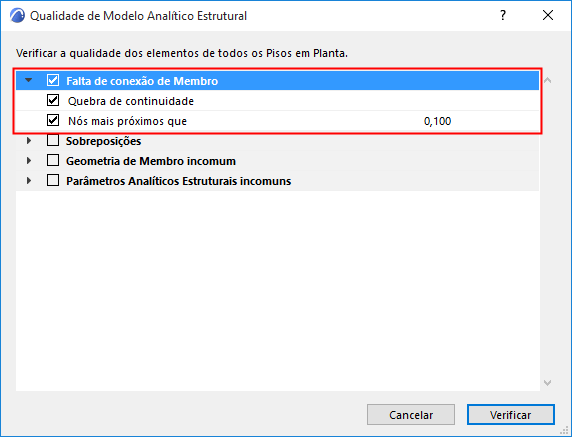

Falta de Conexão de Membros

Estes dois parâmetros encontram membros intersectantes ou próximos que não estejam conectados (mas, provavelmente, deveriam estar):

Quebra de continuidade

Os núcleos de dois elementos estruturais intersectam-se, mas os seus Membros 1D ou 2D não estão ligados.

Os Núcleos Intersectam-se, mas os Membros Não Estão Ligados

Para membros 1D: Pode estender “virtualmente” o seu alcance de conexão para evitar tais interrupções na continuidade.

Ver Faixa de Conexão (Estender Núcleo para Activar Conexão).

Nós mais próximos que

Quaisquer dois nós que estejam mais próximos entre si do que uma determinada distância.

Os nós podem estar no mesmo Membro ou em dois Membros diferentes.

Os núcleos dos elementos não precisam intersectar-se.

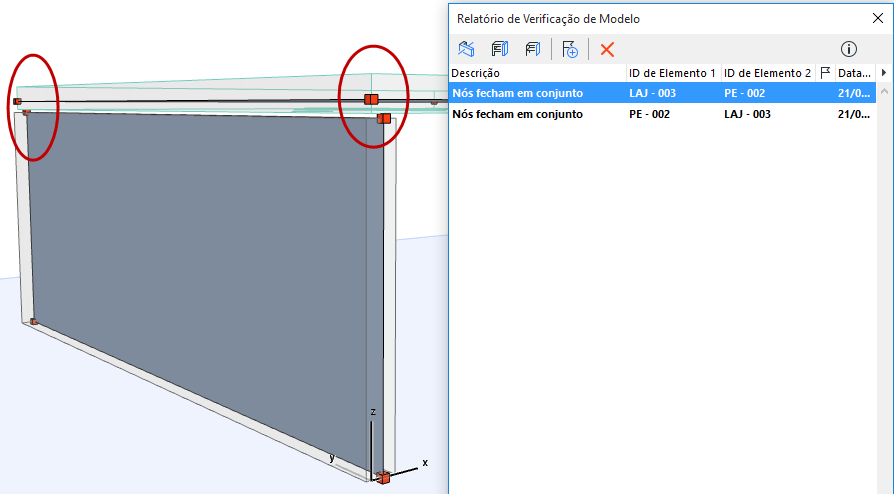

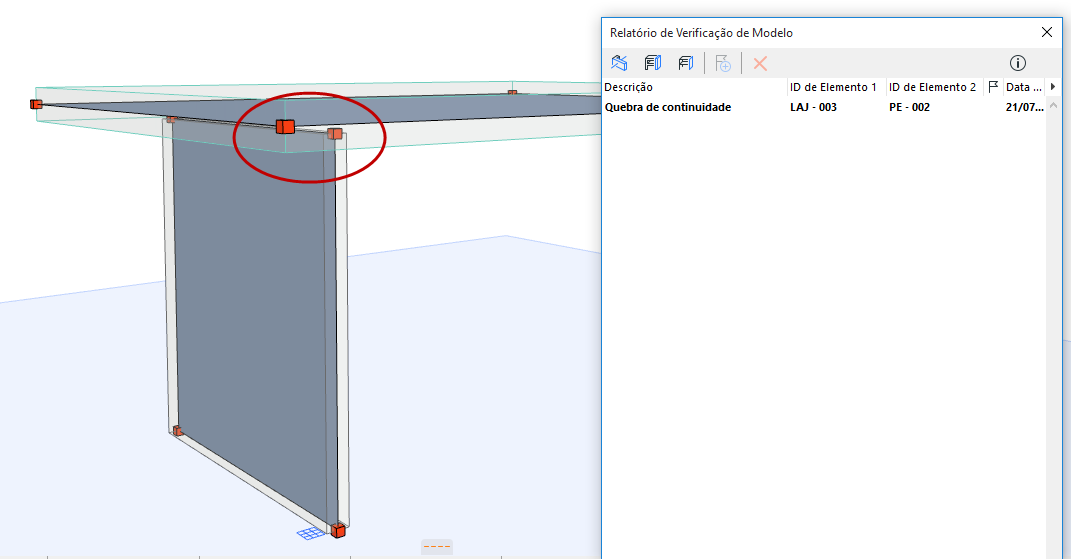

Os Nós estão Próximos, mas os Membros Não Estão Ligados

Sobreposições

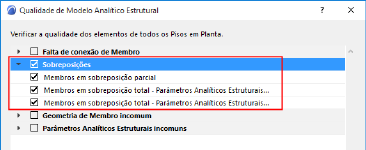

Os três parâmetros seguintes identificam sobreposições entre Membros 1D e 2D (elementos do modelo físico que não se sobrepõem!)

Membros em sobreposição parcial

Dois Membros 1D ou dois Membros 2D sobrepõem-se parcialmente. Só é considerada a posição do Membro - não é considerado nenhum outro parâmetro.

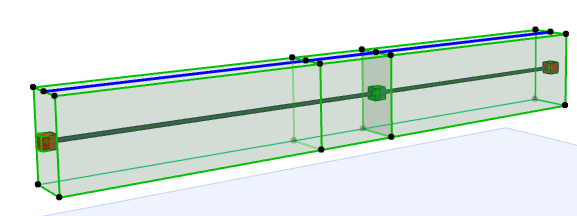

Por exemplo, duas Vigas sobrepõem-se devido a um erro de modelação (p. ex., depois de alongar).

Membros em sobreposição total - Parâmetros Analíticos Estruturais diferentes

Dois Membros 1D ou dois Membros 2D sobrepõem-se totalmente em 3D.

No entanto, os respectivos Parâmetros Analíticos Estruturais são diferentes. (P. ex., um Membro usa regras de Afastamento, enquanto que a excentricidade do outro Membro foi editada manualmente).

•Parâmetros Analíticos Estruturais: todas as definições na página de Parâmetros Analíticos Estruturais das Definições de Ferramenta do elemento.

•Apenas são considerados a posição do Membro e Parâmetros Analíticos Estruturais.

Este resultado indica, provavelmente, uma sobreposição inadvertida. Por exemplo, a excentricidade de um Membro foi ajustada de um modo que levou a que terminasse fora do elemento do modelo físico, mesmo em cima do outro Membro.

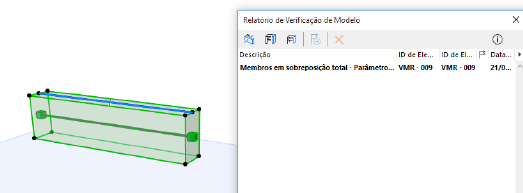

Membros em sobreposição total - Parâmetros Analíticos Estruturais idênticos

Dois Membros 1D ou dois Membros 2D sobrepõem-se completamente no espaço 3D. Os respectivos Parâmetros Analíticos Estruturais são totalmente idênticos.

•Este resultado indica elementos duplicados, causados por um erro na modelação.

Geometria de Membro incomum

Estes quatro parâmetros são úteis na identificação de erros de modelação. É conveniente encontrar tais erros, pois mesmo pequenas imprecisões geométricas podem comprometer a precisão do Modelo Analítico Estrutural exportado e afectar a análise FEM.

Naturalmente, a verificação também pode identificar soluções de modelação invulgares que tenham sido criadas deliberadamente.

Para qualquer um destes parâmetros: passe o cursor sobre ele para ver a actual unidade de Comprimento ou Área (conforme definido em Opções > Preferências do Projecto > Unidades de Trabalho).

Pode inserir aqui valores de tolerância exactos - defina o número pretendido de decimais nas Unidades de Trabalho.

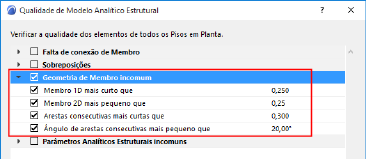

Os parâmetros seguintes verificam uma "Geometria de Membro incomum":

Membro 1D mais curto que

O comprimento do Membro 1D é inferior ao comprimento definido.

Membro 2D mais pequeno que

A área do Membro 2D é inferior à área definida.

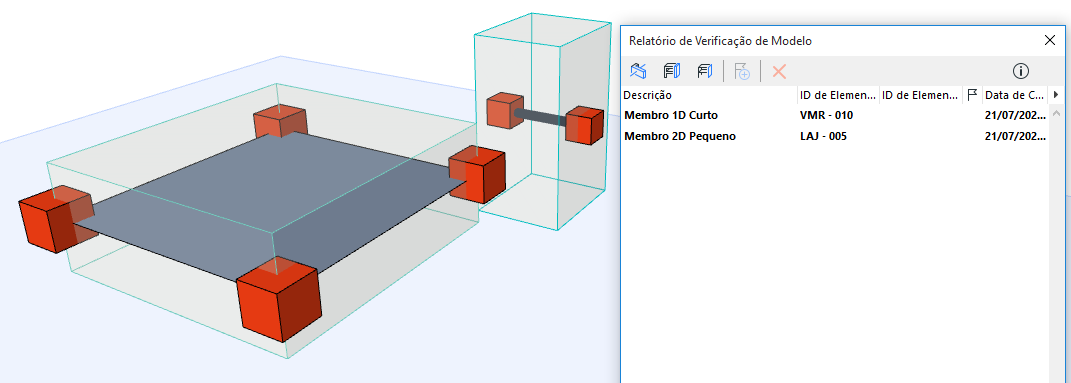

Membro 2D Demasiado Pequeno, Membro 1D Demasiado Curto

Arestas consecutivas

Os dois parâmetros seguintes aplicam-se a arestas consecutivas de qualquer Membro 2D.

Eles identificam arestas e saliências irregulares, que podem ser erros de modelação.

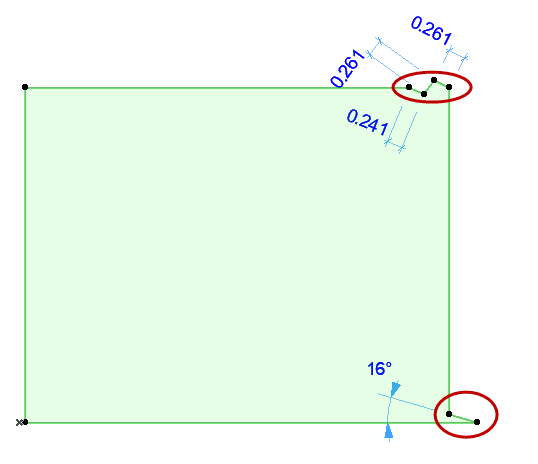

•Arestas consecutivas mais curtas que

Para qualquer Membro 2D simples, encontra quaisquer arestas adjacentes que sejam ambas mais curtas do que um determinado valor de tolerância.

•Ângulo de arestas consecutivas mais pequeno que

Para qualquer Membro 2D simples, encontra quaisquer arestas adjacentes que formem um ângulo inferior a um determinado valor de tolerância.

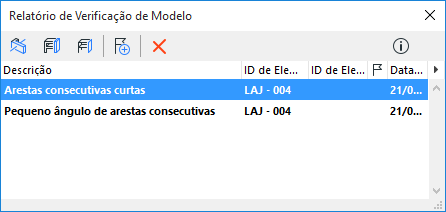

Arestas Consecutivas: Demasiado Curtas, Demasiado Acentuadas

Parâmetros Analíticos Estruturais incomuns

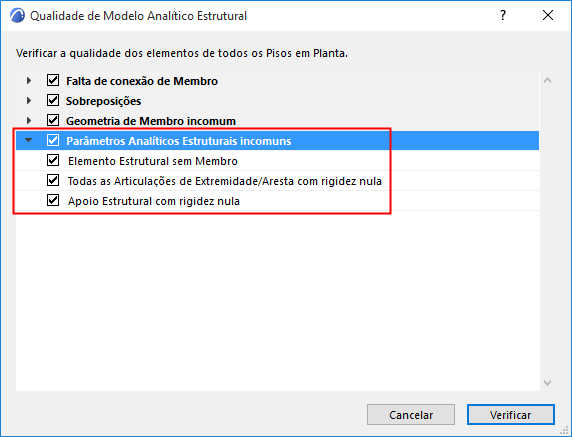

Estas três verificações identificam elementos que podem ser anomalias, com base nos respectivos Parâmetros Analíticos Estruturais:

Elemento Em Carga sem Membro

Encontra qualquer elemento de construção cuja Função Estrutural está definida como "Elemento Estrutural", mas não possui um Membro Analítico Estrutural. Tal pode ser, ou não, um erro.

Possíveis razões:

•Este elemento estrutural pode ser parte do Modelo Analítico Estrutural, mas a sua caixa de verificação de Membro 1D ou Membro 2D não está activa no respectivo diálogo de Definições de Ferramenta.

•Este tipo de elemento estrutural ARCHICAD não pode ser parte do Modelo Analítico Estrutural (p. ex., Morph, Escada, Cobertura Multi-plano, Objecto)

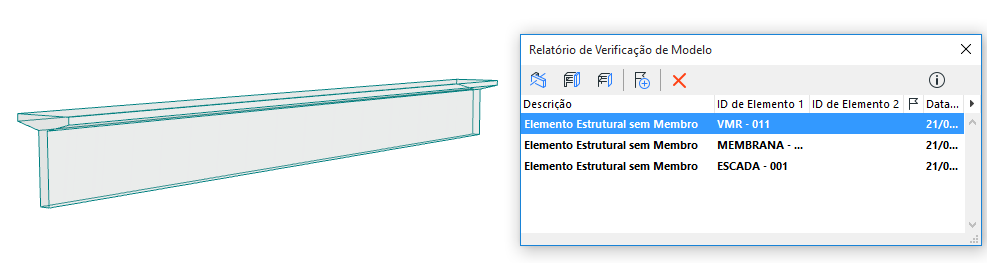

Objecto Em Carga: Sem Membro

Todas as Articulações de Extremidade/Aresta com rigidez nula

Encontra qualquer Membro Estrutural no qual todas as Articulações Finais (para um Membro 1D) ou Articulações de Aresta (para um Membro 2D) estejam definidas como "Gratuito".

Trata-se, provavelmente, de um erro, pois não são transferidas quaisquer forças.

Ver Articulações de Extremidade/Aresta.

Apoio Estrutural com rigidez nula

Encontra qualquer elemento de Apoio Estrutural no qual todos os valores da Rigidez de Translação e Rotação estejam definidos para "Gratuito".

Trata-se, provavelmente, de um erro, pois não são transferidas quaisquer forças.
