Caixa de Diálogo de Materiais de Construção

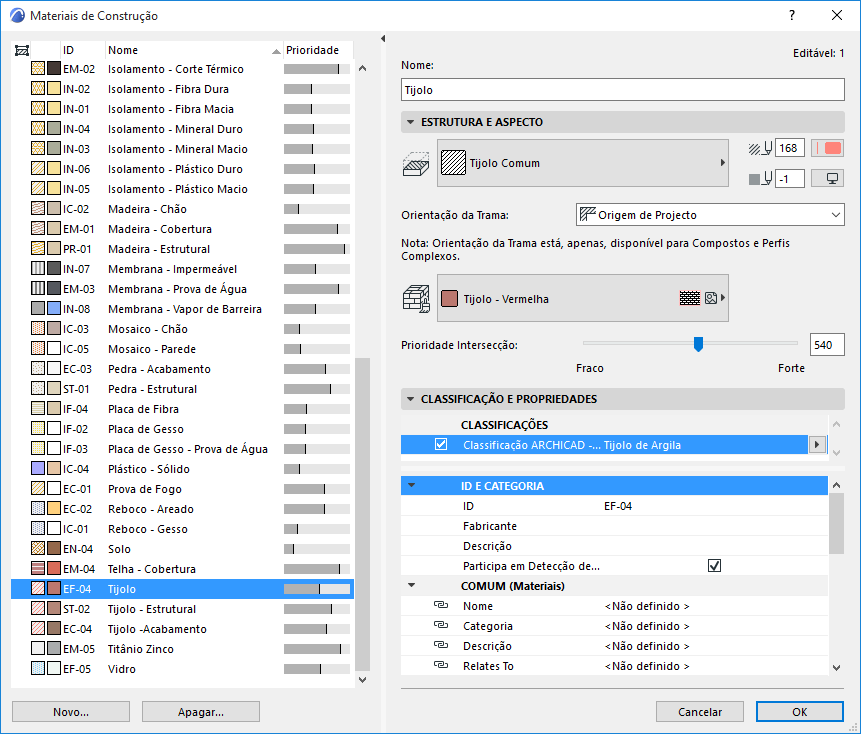

Utilize a caixa de diálogo Opções > Atributos do Elemento > Material de Construção para definir e/ou editar as definições do Material de Construção. As funções são:
•Trama de Corte
•Canetas de trama de corte (primeiro plano/fundo)
•Prioridade Intersecção
•Orientação da trama (se usada para um elemento composto ou complexo)
•Superfície
•Classificação e Propriedades, incluindo Propriedades físicas
Do lado esquerdo da caixa de diálogo, os Materiais de Construção predefinidos para o seu projecto são listados por Nome e Prioridade Intersecção.
•Ordene a lista por nome ou prioridade clicando num destes cabeçalhos da lista.
•Se tiver clicado no cabeçalho de prioridade para ordenar por prioridade, pode editar a prioridade de intersecção de qualquer item seleccionado, arrastando-o para cima ou para baixo na lista.
•Quaisquer Materiais de Construção utilizados por elementos que estão seleccionados na actual vista ARCHICAD são listados com um ícone “seleccionado” do lado esquerdo da lista e realçados a verde.
1.Seleccione o(s) Material/Materiais de Construção que pretende editar da lista.
2.Utilize os campos à direita da caixa de diálogo para editar as propriedades do(s) Material/Materiais de Construção seleccionado(s) na lista. Pode seleccionar e editar múltiplos Materiais de Construção em simultâneo (neste caso, não pode editar os respectivos nomes).
Nota: esta função está também disponível no Gestor de Atributos: ver Materiais de construção (Gestor de Atributos).
Trama de Corte: defina uma Trama de Corte para este Material de Construção no pop-up. As Tramas que vê aqui são aquelas definidas como “Tramas de Corte” na caixa de diálogo Tramas. (Apenas se encontram disponíveis tramas de corte.)
Caneta do Primeiro Plano da Trama de Corte/Caneta do Fundo da Trama: a partir dos pop-ups de selecção de canetas, defina a caneta do primeiro plano e do fundo para este Material de Construção.
Ver também Eliminação de Linha Entre Elementos de Modelo.
Orientação da Trama: esta opção afecta o aspecto do padrão da trama de corte de Materiais de Construção aplicados a elementos compostos e Perfis Complexos apenas.
•Origem de Projecto: o padrão de trama é apresentado de forma a que o padrão tenha origem na Origem de Projecto.
•Origem do Elemento: o padrão de trama é apresentado de forma a que o padrão esteja alinhado com a direcção do elemento.
•Ajustar à Camada: (disponível apenas para tramas de símbolo.) O padrão será desenhado de forma a ajustar-se dentro dos limites da Espessura da Camada.
Definir a Orientação de Padrões da Trama Vectorial ou de Símbolo
Tramas de Símbolo como Camadas de Elementos da Composição: Ajustar à Camada
Definir Superfície do Material de Construção
Defina a Superfície para visualizar este Material de Construção em 3D.
Nota: é possível sobrepor a superfície de um elemento específico na respectiva caixa de diálogo Definições (Painel de Modelo), ou utilizando o pop-up de sobreposição da Superfície na Caixa de Informações do elemento.
Alterar Prioridade Intersecção
Existem duas formas de alterar a prioridade de intersecção de um Material de Construção:

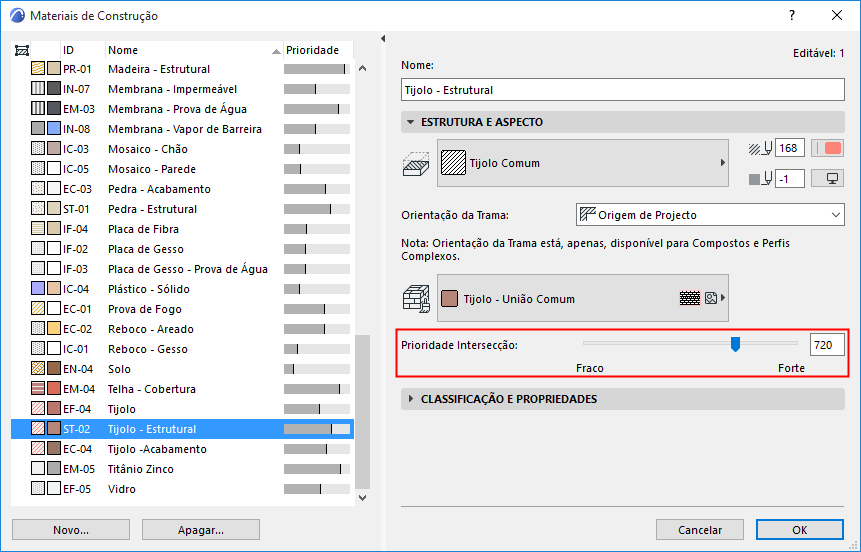

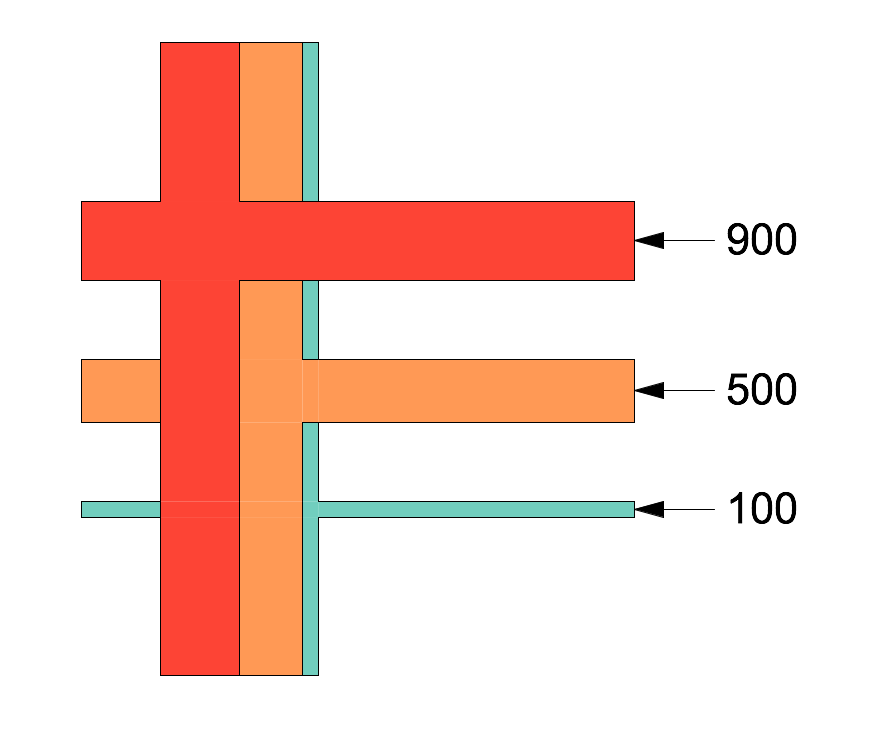

•Utilize o slider à direita para ajustar a prioridade relativa deste Material de Construção nas respectivas intersecções com outros elementos construtivos. (Expressa em números, uma prioridade de intersecção pode ir desde fraca - um mínimo de 0 - a forte - um máximo de 999. Isto vai afectar as intersecções dos elementos e ser visualizado em vistas modelo.
Ver Princípios Básicos de Intersecção e Elementos Intersectantes com Prioridades Idênticas.

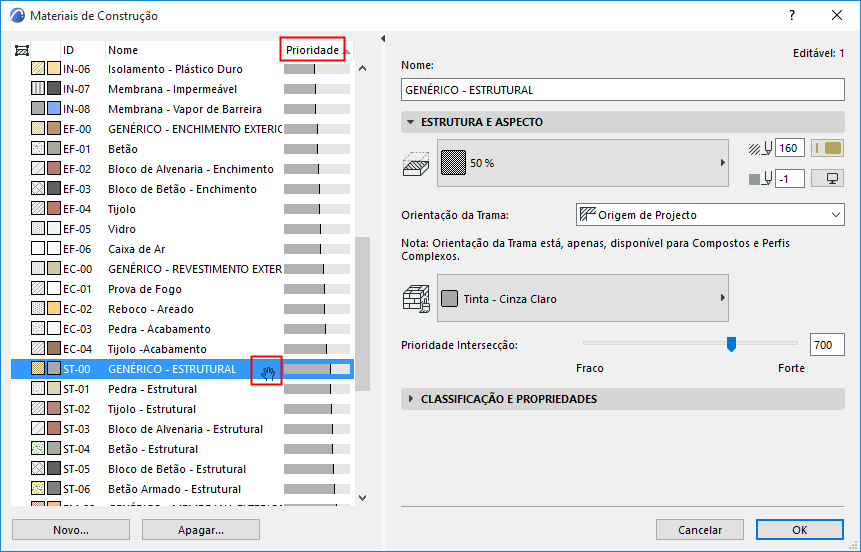

•Outra forma de ajustar a prioridade é do lado esquerdo da caixa de diálogo Material de Construção: Se tiver clicado no cabeçalho de prioridade para ordenar a lista por prioridade, pode editar a prioridade de intersecção de qualquer/quaisquer item/itens seleccionado(s), arrastando-o(s) para cima ou para baixo na lista.
Tenha em atenção que as definições do Material de Construção são globais; quaisquer alterações que efectuar aqui vão afectar todos os elementos do projecto que utilizem esse Material de Construção – não apenas os elementos seleccionados!
Se pretender ajustar a prioridade em apenas um elemento do projecto, pode criar um Material de Construção duplicado com uma prioridade diferente.
(Ver Criar Material de Construção Novo ou Duplicado, em baixo.)
Para informações gerais sobre a modelação de intersecções, ver os tópicos em Intersecções de Elementos.
Ver Propriedades e Sistemas de Classificação.
ID e Categorias
•ID: atribua uma ID opcional a este Material de Construção. Pode ser utilizado qualquer carácter, sem limitação de número de caracteres.
O campo ID serve como forma de identificar Materiais de Construção em listas e rótulos. Pode também Pesquisar & Seleccionar elementos utilizando ID de Material de Construção como critério de pesquisa.
•Fabricante: opcionalmente, introduza um nome de fabricante para este Material de Construção. Pode adicionar Fabricante como um campo no seu Mapa Interactivo, p.ex. para listar todos os Materiais de Construção por fabricante.
•Descrição: opcionalmente, introduza uma Descrição para este Material de Construção. Pode adicionar Descrição como um campo do seu Mapa Interactivo.
•Participa na Detecção de Colisão: estes dados são utilizados na exportação de elementos para o formato IFC e na funcionalidade de detecção de colisão no ARCHICAD.
Ver Detecção de Colisão.
Estes dados são predefinidos para Materiais de Construção ARCHICAD podendo, porém, editá-los directamente.
•Carregar a partir do Catálogo: Aceda ao Catálogo de Materiais integrado (clique no botão Abrir Catálogo), e clique no nome do material que possua as características de que necessita; as respectivas propriedades físicas serão, então, aplicadas ao Material de Construção que se encontra a editar.
Para mais informações, veja Catálogo de Materiais.
Para o Material de Construção seleccionado, introduza dados relativas à
•Condutividade Térmica (em W/mK)
•Densidade:

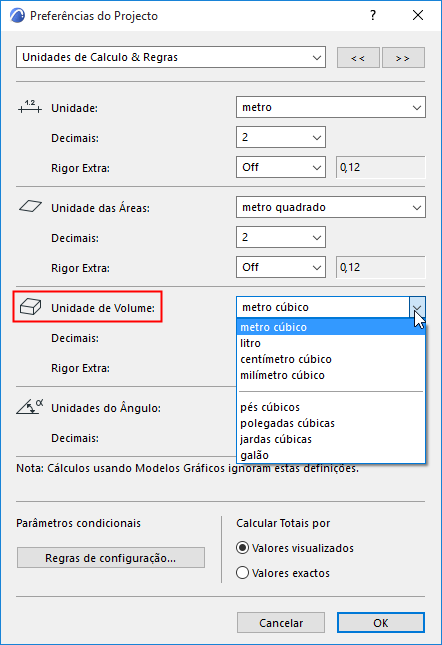

Nota: a unidade para a propriedade Densidade é lb/pés cúbicos se a unidade de Cálculo do volume for uma unidade imperial; ou kg/m3 se a unidade de Cálculo do volume for uma unidade métrica, conforme definido em Preferências do Projecto > Unidades de Cálculo.
•Capacidade de calor (em J/kgK)
•Energia Corporificada (em MJ/kg ou megajoules por quilograma)
•Carbono Corporificado
Nota: a unidade para a propriedade Carbono Corporificado é lbCO2/lb se a unidade de Cálculo do volume for uma unidade imperial; ou kgCO2/kg se a unidade de Cálculo do volume for uma unidade métrica, conforme definido em Preferências do Projecto > Unidades de Cálculo.
Criar Material de Construção Novo ou Duplicado
Clique em Novo na parte inferior da caixa de diálogo Materiais de Construção.

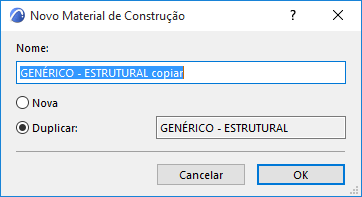

Na caixa de diálogo emergente, escolha se pretende criar um Material de Construção inteiramente novo, ou se pretende duplicar o actual.
Dê um Nome ao novo Material de Construção, depois clique em OK.
Ajuste as definições para o novo Material de Construção, depois clique em OK para fechar a caixa de diálogo Material de Construção.
Apagar Material de Construção
