Opções Gravar (Configurar Tradução DXF/DWG)

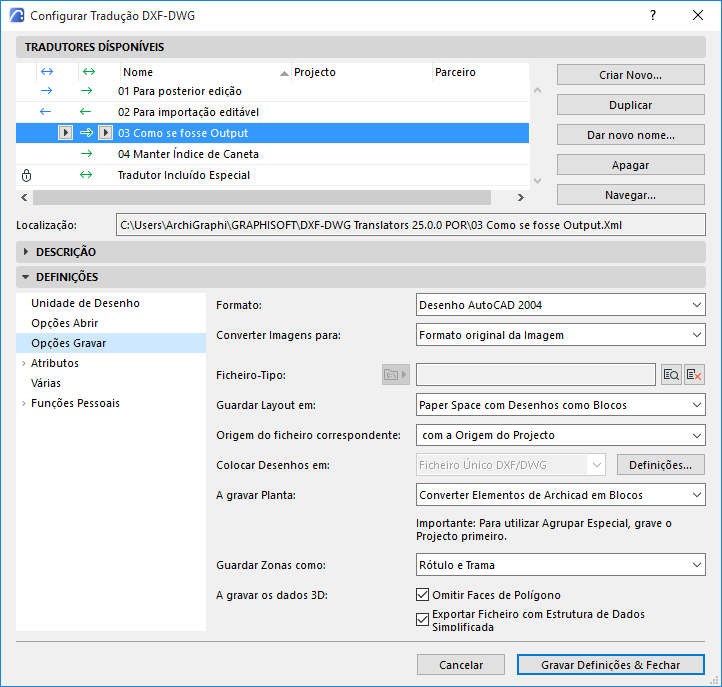

Estas são opções da caixa de diálogo Configuração da Tradução DXF/DWG.
Ver Configurar Tradução DXF-DWG.
Para opções de gravar adicionais, veja também Personalizar funções (Configurar Tradução DXF/DWG).
Formato
Defina em que versão AutoCAD quer gravar os seus ficheiros. A propriedade Smart Merge está disponível em todos.
Converter Imagens para
Seleccione um formato, a partir da lista, para as imagens gravadas em AutoCAD.
Por defeito, está seleccionado o Formato Original da Imagem; neste caso, não existe qualquer conversão.
Ficheiro-Tipo
Algumas definições no AutoCAD não podem ser correspondidas a outras no ARCHICAD e vice-versa. Por exemplo, no ARCHICAD, os vegetais não têm cor e tipo de linha; no AutoCAD têm. A solução para converter estas definições é seleccionar um Ficheiro-Tipo. O Ficheiro-Tipo é um ficheiro DXF/DWG, no qual estas conversões e alterações já estão realizadas. Se seleccionar um Ficheiro-Tipo na exportação DXF/DWG, os elementos colocados no vegetal definido no ficheiro-tipo terão a cor e tipo de linha de vegetal definidos para os mesmos valores do Ficheiro-Tipo. Isto acontece sem que o utilizador precise de abrir o ficheiro DXF/DWG resultante. O ficheiro-tipo fornece os nomes de vegetais definidos no ficheiro, por isso não tem que os indicar, facilitando a criação da tabela de conversão de vegetais.
Junto a um campo de edição, o botão Procurar abre uma caixa de diálogo a partir da qual seleccionar o Ficheiro-Tipo.
Nota: Estes Ficheiros-Tipo podem ser provenientes de consultores. Depois de gravar um ficheiro DXF/DWG para um consultor, este pode abri-lo e alterá-lo (p.ex., vegetais, canetas, etc.). A seguir, o consultor pode guardar este ficheiro e enviá-lo de volta. Tem, agora, um Ficheiro-Tipo, que pode utilizar na próxima ocasião em que enviar dados DXF/DWG para este consultor.
Procure pelo e seleccione o ficheiro-tipo, cujo caminho é agora apresentado. Do ícone pop-up à esquerda, escolha guardar esta informação de localização do ficheiro como um Percurso Absoluto ou um Percurso Relativo.
Para apagar o Ficheiro-Tipo, clique no botão “Apagar ficheiro-tipo” à direita do campo de percurso do ficheiro.
Guardar Layout em
Controla em que Espaço do ficheiro DXF/DWG é guardado o conteúdo do Layout.
Paper Space como Desenho Plano: todos os elementos desenhados no Layout, e todos os dados do desenho são guardados no Paper Space do desenho AutoCAD resultante. Todos os Desenhos colocados no Layout serão convertidos em Blocos AutoCAD, e esses serão cortados, por isso, apenas, serão visíveis no Paper Space AutoCAD, aquelas porções dos Blocos que eram visíveis no Layout em ARCHICAD. O objectivo é a reprodução perfeita daquilo que via no Layout. Com esta opção, o Model Space do desenho AutoCAD resultante estará completamente vazio.
Nota: caso tenha colocado Plantas ARCHICAD em Layouts enquanto Desenhos, então os itens da Biblioteca, Zonas e Portas/Janelas dessas Plantas podem ser convertidas para Blocos AutoCAD inteligentes, apenas se esses Desenhos tiverem o estado "OK" no Gestor de Desenhos (por outras palavras, se estiverem actualizados).
Ver Gerir e Actualizar Desenhos Colocados.
Model Space: todos os elementos desenhados no Layout, e todos os dados do desenho, são guardados no Model Space do desenho AutoCAD resultante. Todos os Desenho colocados no Layout são convertidos em Blocos AutoCAD, que serão cortados, de forma a que só sejam visíveis no Model Space AutoCAD as partes dos Blocos que estavam visíveis no Layout do ARCHICAD. O objectivo é a reprodução perfeita daquilo que via no Layout. Com esta opção, será criado um Paper Space por defeito, no desenho AutoCAD resultante, que estará em branco.
-Para Desenhos cuja fonte pertença ao Projecto e cujo estado do Desenho esteja actualizado: os respectivos elementos serão colocados em vegetais idênticos no AutoCAD, sujeitos a qualquer preferência de conversão de vegetais nem Configurar Tradução DXF-DWG.
-Para Desenhos cuja fonte pertença ao Projecto, mas cujo estado não esteja actualizado (ou seja, trata-se de um desenho de actualização manual desassociado do modelo): os respectivos elementos serão colocados em vegetais AutoCAD separados, cujo nome é uma combinação do nome e da ID do Desenho.
-Se os Desenhos tiverem origem em projectos externos: os respectivos elementos serão colocados num vegetal por defeito do AutoCAD chamado "Desenhos e Figuras".
•Paper Space com conteúdo de Desenhos cortado: os elementos de desenho criados manualmente no Layout serão guardados no Paper Space do desenho AutoCAD resultante. A imagem do Layout será reconstruída no Paper Space do desenho AutoCAD. Os Desenhos colocados no Layout são, primeiro, cortados pelo seu polígono de colocação no Layout (ou seja, só são exportados os elementos, ou a parte dos elementos, dentro da área do polígono), e, depois, guardados no formato DXF/DWG.
•Paper Space com conteúdo de desenhos completo: os elementos de desenho criados no Layout serão guardados no Paper Space do desenho AutoCAD resultante. A imagem do Layout será reconstruída no Paper Space do desenho AutoCAD. Os desenhos colocados no Layout serão guardados inteiramente no formato DXF/DWG.
Origem do ficheiro correspondente:
Seleccione Origem de Projecto ou Origem de Topografia.
Quando importa o ficheiro DWG guardado para o AutoCAD, a opção Origem de Topografia garante que o conteúdo de Model Space é orientado correctamente com base nas coordenadas definidas no ARCHICAD.
Se tiver optado por guardar Layouts em Paper Space, o campo Colocar Desenhos em está activado, onde pode escolher como guardar Desenhos colocados:
•Ficheiro Único DXF/DWG: todos os desenhos (cortados ou completos– dependendo do valor do campo Guardar Layout em) são gravados como um único ficheiro DXF/DWG. Serão colocados lado a lado no Model Space do ficheiro, e serão criados View Ports no Paper Space deste desenho AutoCAD, de forma a que, em Paper Space, os desenhos apareçam como no Layout do ARCHICAD.
•Desenhos XREF ligados: é gravado um ficheiro DXF/DWG. Neste desenho, existirão referências de colocação a ficheiros XREF. Todos os ficheiros serão gravados em ficheiros DXF/DWG individuais, que serão colocados no primeiro ficheiro DXF/DWG como XREFs. Serão dispostos lado a lado no Model Space do primeiro ficheiro, e serão criados View Ports no Paper Space deste desenho AutoCAD, de forma a que, em Paper Space, os desenhos apareçam como no Layout do ARCHICAD.

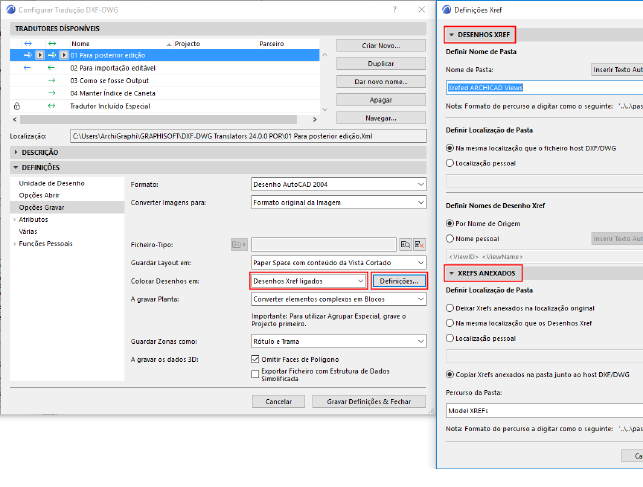

À direita, clique em Definições para abrir a caixa de diálogo Definições Xref.
Desenhos Xref: as definições neste painel afectam o nome/a localização de desenhos Xref criados no ARCHICAD.
Defina o caminha da pasta, a localização da pasta e os nomes de desenhos dos desenhos Xref guardados. Tenha em atenção que o campo do caminho da pasta pode utilizar autotexto.
Xrefs Anexados: as definições neste painel afectam o nome/a localização de Xrefs externos anexados ao projecto.
Clique em OK para fechar este diálogo.
As seguintes opções só estão disponíveis ao gravar Plantas:
•Converter Elementos do ARCHICAD em Blocos: Converta elementos em blocos que são reconhecidos pelo AutoCAD, para que não precise de explodi-los. (Os blocos resultantes consistem em múltiplas primitivas 2D.)
•Converter apenas Objectos para Blocos: Com esta opção, vai converter apenas Objectos GDL em blocos. Todos os outros elementos vão ser exportados como primitivos de desenho.
•Explodir elementos ARCHICAD: Todos os elementos são explodidos em primitivas 2D separadas. Utilize esta opção, se estiver a exportar ficheiros DXF, a partir do ARCHICAD, para um programa que não possa processar blocos.
•Prepare o Arquivo paraAgrupar Especial: Use isso se planeia mesclar um arquivo DXF / DWG como parte de um fluxo de trabalho de ida e volta. A conversão dos elementos ocorre com base num arquivo de configuração personalizável.
Importante: para utilizar Agrupar Especial, grave o Projecto primeiro.
Para mais informações sobre Agrupar Especial, veja Conversão Recíproca (Smart Merge).
A opção Guardar Zonas como permite guardar as Zonas de duas formas: Apenas Rótulo, ou Rótulo e Trama.
As seguintes opções só estão disponíveis ao gravar dados 3D:
•Omitir Arestas do Polígono: a cor das arestas dos polígonos na Janela 3D do ARCHICAD é, normalmente, diferente da cor das superfícies. Se quiser reproduzir este aspecto no AutoCAD, mantenha esta opção inactiva. Se marcar a opção, as linhas que representam as arestas não serão exportadas.
•Exportar Ficheiro com Estrutura de Dados Simplificada: o efeito desta opção é semelhante ao de “Explodir Elementos ARCHICAD Complexos” – todos os dados se transformam em entidades e não em blocos.
