Nachfolgend finden Sie eine Beschreibung der Seite Grundeinstellungen der individuellen Fenstereinstellungen für ein Fenster aus der INTERNATIONALEN ArchiCAD-Bibliothek.
Rahmen
Verwenden Sie die Kontrollkästchen Rahmen außen und Rahmen innen, um der Außen- und/oder Innenseite des Fensters ein Rahmen hinzuzufügen.
•Rahmenoptionen können in der Registerseite Rahmeneinstellungen des Teilfensters mit grafischer Oberfläche definiert werden.
Siehe Innere Rahmeneinstellungen.
•Wenn Sie einen Rahmen hinzufügen, stehen die Optionen Wandputz einziehen für die Seite des Fensters mit dem Rahmen nicht zur Verfügung.
Siehe Putz einziehen.
Brüstung, Fensterbank
Verwenden Sie die Kontrollkästchen Brüstung und Fensterbank zum Hinzufügen einer Brüstung und/oder eines Fensterbrettes.
•Brüstungs- und Fensterbank-Optionen können in der Registerseite Brüstungs- und Fensterbank-Einstellungen des Teilfensters mit grafischer Oberfläche definiert werden.
Anmerkung: Wenn Sie die Reihung für die Unterseite des Fensters einschalten, werden die Optionen für Brüstung/Fensterbank grau dargestellt.
Siehe auch Reihung.
Reihung
Sie können mit diesen Parametern Fenster horizontal und vertikal aneinanderreihen.
Sie müssen diese Felder für dieses Fenster und für das angrenzende Fenster markieren, damit das Fenstersymbol korrekt angezeigt wird.
Als Ergebnis der Reihung verschwinden die Verbindungslinien zwischen dem Rahmen, Brüstung, Fensterbank etc., als handelte es sich um eine einzige Einheit
Anmerkung: In der USA-Bibliothek werden aneinandergereihte Fenster durch einen Pfosten getrennt.
Wenn Sie den Reihung verwenden, sind manche anderen Strukturoptionen für dieses Fenster nicht mehr relevant und werden grau dargestellt oder eliminiert.
Anschlagtyp und -tiefe
Wählen Sie in der Popup-Liste einen Anschlagtyp für dieses Fenster aus, oder wählen Sie eine der Optionen Kein Anschlag aus. Geben Sie einen Wert für die Anschlagtiefe ein.
•Sie können auch einen Anschlagtyp auswählen und die Anschlagtiefe auf der Registerseite Anschlag-Einstellungen des Teilfensters mit grafischer Oberfläche festlegen.
•Die Anschlagtiefe kann ebenfalls im Teilfenster Vorschau und Positionierung festgelegt werden.

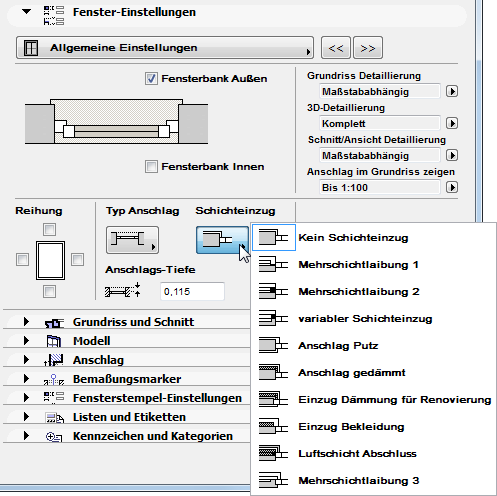

Schichteinzug
Dieses Bedienelement ist relevant, wenn Sie das Fenster in einer mehrschichtigen Wand platziert haben.
Wählen Sie einen vordefinierten oder eigenen Einzug aus der Popup-Liste. Die verfügbaren Abschlusstypen variieren je nach dem Typ des für das Fenster verwendeten Anschlags.
•Abschluss-Optionen können in der Registerseite Schichteinzug des Teilfensters mit grafischer Oberfläche definiert werden.
Siehe Schichteinzug.
Übergröße
Geben Sie Werte ein, wenn Sie den Wanddurchbruch des Fensters an seiner linken, rechten, oberen und/oder unteren Seite vergrößern wollen.
Anmerkung: Die Eingabe einer Übergröße hat (im Gegensatz zum Toleranzwert) keinen Einfluss auf das Nominalmaß des Fensters.
2D- und 3D-Detaillierung und Anschlagsanzeige
Wählen Sie Optionen für die Detaillierung, mit der das Fenster in 2D und 3D angezeigt werden soll.
Wenn Sie für das 2D-Symbol Maßstabsabhängig auswählen, ändert sich die Detailtiefe automatisch je nach dem Projektmaßstab. Ansonsten können Sie die Detailtiefe auf ein bestimmtes Niveau (z. B. 1:200) fixieren.
Wählen Sie für das 3D-Symbol Detailliert oder Einfach.
•Aus: Das Fenster wird gar nicht angezeigt, sondern als leere Öffnung dargestellt (nur int. Bibliothek).
Anschlag im Grundriss zeigen: Wählen Sie den Maßstab aus, mit dem der Anschlag in 2D-Ansichten angezeigt werden soll. (Der Anschlag wird nicht angezeigt, wenn der Maßstab größer als der ausgewählte Wert ist.)

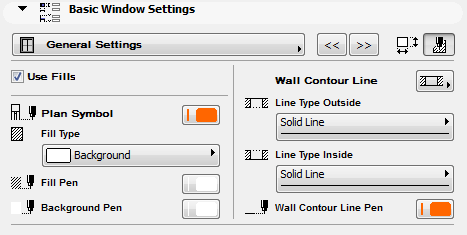

Grundeinstellungen-Attribute (nur int. Bibliothek)
Zum Festlegen der allgemeinen Schraffur, des Materials und der Stiftattribute für das Fenster klicken Sie auf die Schaltfläche (oben rechts auf der Seite Allgemein), um die Attribut-Bedienelemente aufzurufen.

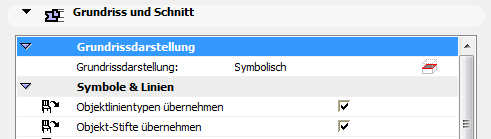

Attribute, die Sie auf dieser Seite festlegen, wirken sich nur auf das Fenster aus, wenn das Bedienelement für ihre Anzeige auf Symbolisch eingestellt ist und wenn die Felder Objektlinientypen/Stifte übernehmen markiert wurden.
•Markieren Sie in der Seite Darstellung das Feld Schraffur Wandöffnung, um alle Schraffur-Parameter in allen Attribut-Teilseiten zu aktivieren. Wenn Schraffur Wandöffnung ausgeschaltet ist, verwendet die Öffnungsanzeige keine Schraffuren mit ihren Komponenten. (Die Schraffur-Bedienelemente werden auf allen Attribut-Teilseiten grau dargestellt.)
Siehe auch Definieren Sie die Grundrissattribute von Fenstern/Türen.
