Крыши ArchiCAD могут использоваться для создания стандартных и абстрактных 3D-фигур, удовлетворяющих разнообразным требования.
Выберите геометрический вариант односкатная крыша или многоскатная крыша для создания элемента крыши. Конструкции Крыш, как и прочих конструктивных элементов, основываются на назначенных им Строительных материалах.
Многоскатная крыша является одним элементом не смотря на наличие многих скатов. При редактировании одного из скатов остальные автоматически изменяют свою форму, если в этом имеется необходимость. Вы можете редактировать каждый скат по отдельности, например, изменяя его наклон или покрытие. Многоскатная крыша может иметь множество уровней, как в случае мансардной крыши, но при этом остается единственным элементом ArchiCAD, даже после редактирования отдельных ее составляющих.
Многоскатная крыша может быть разбита на односкатные крыши: для этого выберите многоскатную крышу и выполните команду Редактор > Изменить форму > Разбить на односкатные крыши.
Соединение Крыш с другими Элементами
Для получения дополнительной информации о работе пересечений (соединений) конструктивных элементов, включая Крыши:
См. Пересечения Элементов и Объединение элементов: Крыши, Оболочки, Морфы.
Крыши в ArchiCAD (а также оболочки) могут выступать в качестве отсекающих элементов: команды подменю Соединить позволяют использовать крыши для отсечения других конструктивных элементов. Затем они остаются соединенными с этими элементами, даже после их редактирования.
Команды подменю Соединить позволяют отсекать одни крыши другими крышами, создавая таким образом более сложные конструкции.
См. Отсечение элементов крышами/оболочками.
Базовая линия крыши
Возвышение крыши измеряется согласно возвышению ее базовой линии или базового многоугольника - горизонтальной не выводимой на печать линии, которая рисуется при построении крыши. Базовая линия крыши, как и ее базовый многоугольник, может редактироваться для графического изменения формы крыши, что оказывается особенно полезным при работе с многоскатными крышами.
В 3D-окне базовая линия показывается с использованием специфического цвета для облегчения ее редактирования. Этот цвет изменяется с помощью параметра Линия привязки в 3D в диалоге команды Параметры > Окружающая среда > Выборка и информация об элементе.
В большинстве случаев базовая линия крыши должна совпадать с линией привязки стены или контуром перекрытия.
Примечание: Вы можете спрятать все базовые линии крыш на плане этажа с помощью команды-переключателя Базовые линии крыш в подменю Вид > Параметры вывода на экран.
Значение возвышения Базовой линии приводится в Информационном табло крыши.
Это то же значение, что и параметр Смещения базовой линии относительно собственного этажа в диалоговом окне Параметров Крыши.
Уклон Крыши
Уклон крыши измеряется относительно базовой линии.
Значение Уклона крыши также указывается Информационном табло.
См. также Изменение уклона крыши
Используйте диалоговое окно Параметров Крыши для указания ее характеристик.
Используйте плоскость сечения плана этажа совместно с параметрами показа проекции для определения, какие именно части размещенной крыши следует показывать.
См. Плоскость сечения плана этажа (глобальные параметры).
Для крыш показ их на плане этажа по умолчанию принимает значение Сечение и верх.
Для получения дополнительной информации о показе крыш на плане этажа см. Как показывать отдельные элементы на плане этажа.

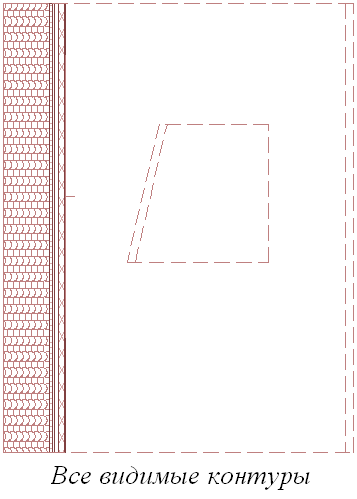

Начиная с ArchiCAD 15, все крыши показываются на плане этажа как точные 3D-проекции, содержащие все видимые контуры, включая, например, ребра отверстий на скатах крыши, как это показано ниже.

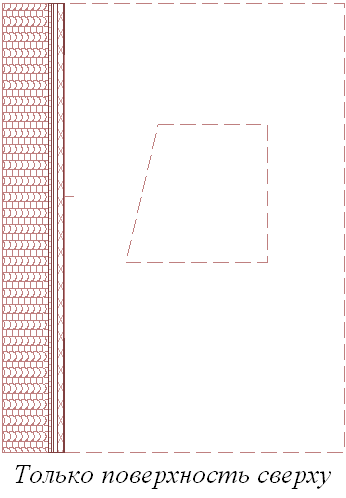

Если вы предпочитаете отображение Односкатных Крыш как в ArchiCAD 14 и ранее (Символический показ только верхней поверхности), можно активировать соответствующий параметр Рабочей Среды Проекта: воспользуйтесь командой Параметры > Рабочая Среда Проекта > Наследуемый Режим и активируйте маркер “Символического показа”. Это оказывает влияние на односкатные крыши и содержащиеся в них световые люки.
Привязка новых элементов к крыше
Используйте управляющий элемент Привязка для размещения стены, колонны, балки и объекта относительно возвышения крыши.
См. Притяжение.
Построение многослойной крыши
Вы можете создавать крыши из многослойных конструкций.
Для получения дополнительной информации, см. Многослойные конструкции иНазначение Многослойной конструкции Стене, Перекрытию, Крыше или Оболочке.
(Помните, что параметры неполного показа конструкций модели влияют на характер показа на экране многослойных крыш.)
См. Неполный показ конструкций.

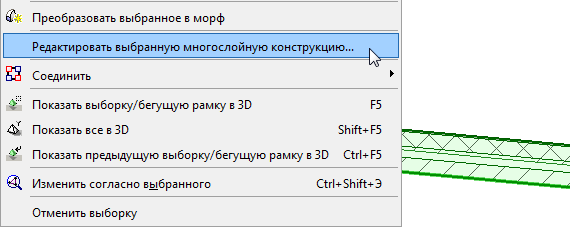

Можно получить доступ к редактированию выбранной многослойной конструкции через контекстное меню:
Если крыша имеет многослойную конструкцию, то ее толщина определяется в диалоге команды Параметры > Реквизиты элементов > Многослойные конструкции, и она равна суммарной толщине всех слоев.
Для многослойной Крыши “наружным” считается верхний слой в диалоговом окне настройки Многослойных конструкций.
