В ArchiCAD можно строить прямолинейные, криволинейные, трапецеидальные и многоугольные стены.
Конструкция Стены может быть основной (однокомпонентной), или многослойной (содержащей нескольких компонентов). Также можно создавать сложные (Профилированные) стены любой формы в комбинации с компонентами. Конструкции Стен, как и прочих конструктивных элементов, основываются на назначенных им Строительных материалах.
В стенах могут размещаться некоторые параметрические объекты, такие как двери, окна и окончания стен.
Навесные стены строятся с помощью специального инструмента Навесная стена.
См. Навесная стена: системный инструмент.
Параметры Стен устанавливаются в диалоговом окне Параметры Стены. Низ каждой Стены (как и других элементов) привязывается к Собственному этажу; также можно установить верхнюю привязку Стены к любому вышележащему этажу проекта. При необходимости укажите смещения относительно Собственного этажа и этажа верхней привязки; эти настройки влияют на высоту Стены. В качестве альтернативы можно просто указать фиксированную высоту Стены без верхней привязки.
Для получения дополнительной информации см. Инструмент Стена и Собственный этаж и Установка Верхней привязки для Стен, Колонн или Зон.
Используйте панели диалогового окна Параметры Стены для установки параметров представления Стены в различных 2D- и 3D-окнах, а также для назначения Строительного материала.
См. Инструмент Стена.
Дополнительные реквизиты отображения доступны в панели Представление на плане и в разрезе диалогового окна Параметров Стены.
Используйте плоскость сечения плана этажа совместно с параметрами показа проекции для определения, какие именно части размещенной стены следует показывать.
См. Плоскость сечения плана этажа (глобальные параметры).
См. также Как показывать отдельные элементы на плане этажа
Несмотря на то, что покрытия Стены определяются параметрами назначенных ей Строительных материалов, Вы можете заменить их для “наружной” (со стороны линии привязки) и “внутренней” поверхностей, а также для торцов Стены, при помощи элементов управления, находящихся в панели Модель диалогового окна Параметров Стены.
Некоторые из аспектов представления стен на экране также зависят от выбора команд в подменю Вид > Параметры вывода на экран.
•Можно управлять включением и отключением Чистого сопряжения Стен и Балок.

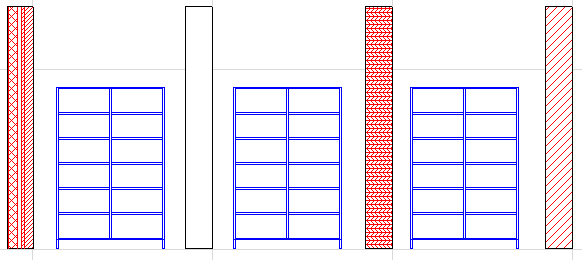

•Образцы штриховки можно показывать в виде векторной штриховки или как растровый рисунок.
Другие параметры воспроизведения образцов штриховки стены устанавливаются в диалоге команды Документ > Настроить Модельный Вид > Параметры модельного вида.
См. Параметры модельного вида для замены показа штриховки.
