Zum Erstellen eines neuen Ausschnittes öffnen Sie das Projekt in dem jeweiligen Fenster (Grundriss, Schnitt/Ansicht/IA, 3D-Dokument, Detail, Arbeitsblatt, 3D, Interaktive Auswertung oder Liste) und passen Sie einige oder alle Darstellungseinstellungen wie gewünscht an. Sie können beispielsweise den Maßstab und die Ebenen-Kombination entsprechend Ihren Ausgabeanforderungen auf eine der folgenden Arten ändern:
•Im aktiven Fenster mit den normalen Bearbeitungsbefehlen
•In der Schnell-Optionen Palette, die immer die Einstellungen des momentan aktiven (vordersten) Fensters anzeigt
Siehe auch Schnell-Optionen-Palette.
•Im Organisator mit “Ausschnitt sichern” unter der Projektmappe.
Die Ausschnitt-Einstellungen werden mit dem Ausschnitt gespeichert.

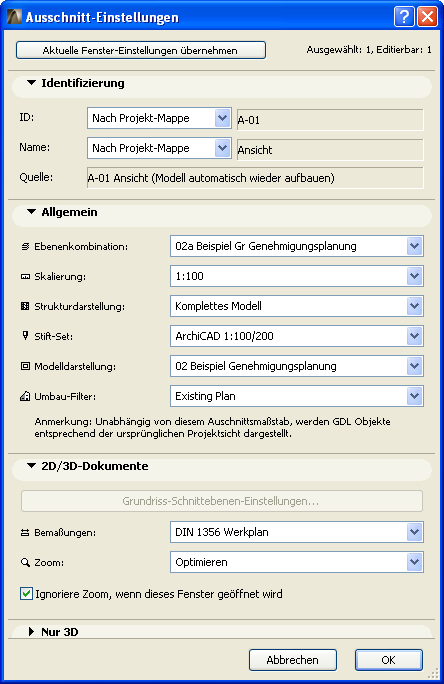

Siehe Ausschnitt-Einstellungen Dialogfenster.
Sobald Sie den Ausschnitt gespeichert haben, speichert er die Kombination der folgenden Einstellungen:
•Stift-Set
•Modelldarstellung-Kombinationen
•Umbau-Filter
Siehe Umbau.
•Grundriss-Schnittebene
Siehe Grundriss-Schnittebene (Globale Einstellung).
•Bemaßungseinstellungen
Siehe Bemaßung.
•Zoom (einschließlich des Zoom-Wertes, des Verschiebens und der Ausgerichteten Ansicht)
Siehe Zoom, Verschieben, und Ausgerichtete Ansicht.
•Bildeinstellungen (für 3D-Fensterausschnitte): Hierzu gehören Standort & Projektionsart (einschließlich Zoom), in 3D gefilterte Elemente, 3D-Fenster Einstellungen, 3D-Schnittebenen, 3D-Schnitte und Photorealistik-Einstellungen.
•Vorhandene Auswahl (nur 3D)
