Работа с Навесными Стенами: Обзор

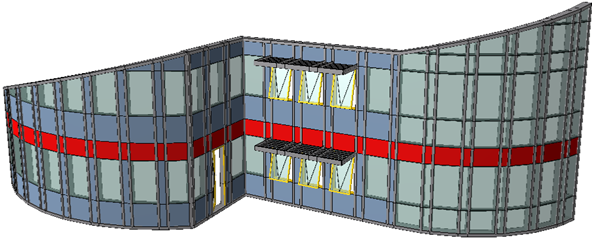

Навесная Стена - это самостоятельный элемент, состоящий из Рам, Панелей, Аксессуаров и Соединительных Элементов: эти компоненты Навесной Стены располагаются на ее Опорной Поверхности согласно предварительно определенной и редактируемой Схеме.

Централизованное управление Системными настройками, определяющими всю схему и конфигурацию компонентов Навесной Стены, осуществляется при помощи многостраничного диалога Параметров Навесной Стены.

Навесные Стены можно создавать и редактировать точно так же, как и все прочие конструктивные элементы ARCHICAD. Однако, в отличие иных конструктивных объектов, компоненты Навесной Стены могут размещаться и редактироваться индивидуально, без нарушения целостности все Системы элемента. Работа с отдельными компонентами Навесной Стены осуществляется на подобъектном уровне, доступном в режиме Редактирования Навесной Стены. Это графическое рабочее 3D-пространство, напоминающее рабочее пространство ARCHICAD, обладает специальными инструментами и функциями. При активации этого режима можно редактировать только компоненты и схему выбранной Навесной Стены. Все остальные элементы модели становятся недоступны для редактирования и могут только отображаться в виде фона.

Геометрия Навесных Стен определяется специальной плоскостью ввода, которая может не совпадать с вертикальной или горизонтальной плоскостью. В процессе редактирования Навесных Стен можно использовать, функции недоступные для других конструктивных элементов, включая возможности создания Навесных Стен в Разрезах, редактирования обвязки и свободного вращения элементов.

Операции создания Навесных Стен основаны на простых графических построениях. Активировав в Панели Инструментов ARCHICAD инструмент Навесная Стена, следует выбрать нужный геометрический вариант, а затем начертить линию привязки, полилинию, дугу или контур элемента.

При выборе варианта Контур задается вся геометрия контура Навесной Стены.

При выборе варианта Линия Привязки/Дуга/Полилиния необходимо создать линейный профиль Навесной Стены. Затем при помощи курсора, принимающего форму "солнца", указывается наружная сторона Навесной Стены. Наконец, при помощи специального диалога задаются базовые параметры Навесной Стены. Нажатие кнопки Разместить завершает создание Навесной Стены.

Для получения подробной информации о применении способов построения Навесной Стены в различных окнах см. Создание Навесной Стены.

Навесные Стены состоят из наборов Компонентов (таких как Рамы, Панели и Соединительные Элементы), настройки каждого из которых определяются в диалоге Параметров Навесной Стены.

См. Компоненты Навесной Стены.

Элементы Навесных Стен, размещенные в проекте, доступны для редактирования на двух уровнях:

1.можно отредактировать весь элемент Навесной Стены при помощи Параметров системного Уровня;

2.можно отредактировать параметры отдельных компонентов Навесной Стены. Для этого следует активировать режим Редактирования Навесной Стены, а затем отредактировать выбранные элементы графически или при помощи специальных диалогов Параметров компонентов. Отредактированные компоненты Навесной Стены могут обладать индивидуальными параметрами, отличными от параметров остальных компонентов.

Редактирование Всего Элемента Навесной Стены на Системном Уровне

Выберите Навесную Стену и откройте диалог Параметров Навесной Стены и отредактируйте нужные параметры.

Затем нажмите кнопку OK, чтобы применить изменения для всех компонентов Навесной Стены.

См. Редактирование на Системном Уровне.

Индивидуальное Редактирование Компонентов Навесной Стены

Выберите Навесную Стену и активируйте режим Редактирования.

См. Режим Редактирования Навесной Стены.

В режиме Редактирования Навесная Стена отображается в 3D-окне. В этом режиме можно изменить параметры любых выбранных компонентов Навесной Стены.

В режиме Редактирования нельзя создать новые Навесные Стены, но можно отредактировать или добавить компоненты уже существующей Навесной Стены. В этом режиме становятся доступны диалоги Параметров и инструменты каждого компонента (Схемы, Рамы, Панели, Аксессуара или Соединительного Элемента), позволяющие изменить настройки и создать новые компоненты Навесной Стены.

Вы можете выбрать любой отдельный компонент Навесной Стены, а затем отредактировать его параметры. Таким образом можно, например, изменить покрытия выбранных панелей или рам. Изменение параметров выбранного компонента приводит к его преобразованию в “Специальный” компонент. В Навесной Стене может присутствовать любое количество специальных компонентов. Изменение параметров на Системном уровне никак не влияет на настройки специальных компонентов.

В режиме Редактирования можно создать дополнительные компоненты выбранной Навесной Стены, воспользовавшись инструментами Схема, Рама, Панель, Соединение и Аксессуар. При использовании данных инструментов можно применить настройки по умолчанию, сделанные на Системном уровне, или определить специальные параметры.

Сохранение изменений и выход из Режима Редактирования Навесной Стены приводит к возврату в обычную среду ARCHICAD.

Дополнительные Команды Редактирования Навесных Стен

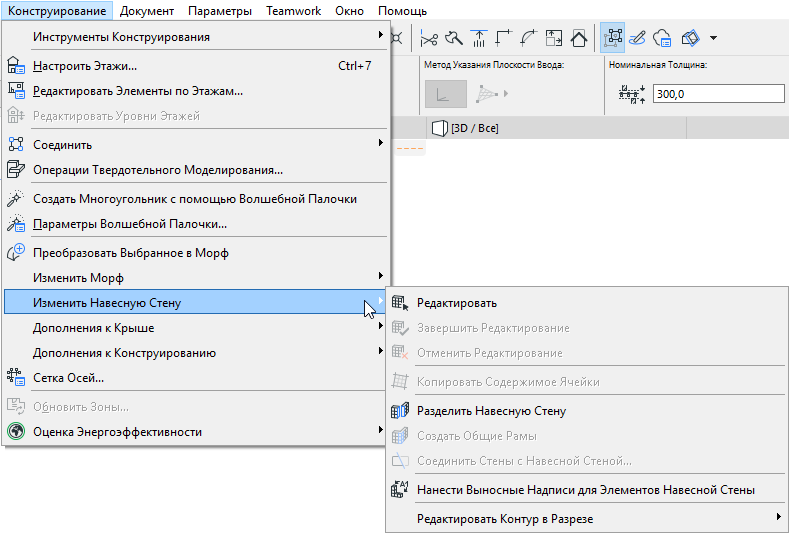

Меню Конструирование > Изменить Навесную Стену позволяет воспользоваться дополнительными командами редактирования Навесных Стен. Описание этих команд приводится ниже.
