Элементы Навесных Стен состоят из перечисленных ниже компонентов.
Линия Привязки
Линия Привязки - это линия/полилиния/дуга, вычерчиваемая при создании Навесной Стены. При использовании геометрического варианта Контур первый созданный отрезок является Линией Привязки.
Линия Привязки является составной частью Схемы Навесной Стены (вместе с образцом Сетки, Контуром и Опорной Поверхностью).
Линию Привязки размещенной Навесной Стены можно отредактировать в любой момент.
См. Редактирование Линии Привязки Навесной Стены.
Поверхность Привязки
Поверхность Привязки - это воображаемая плоскость или криволинейная поверхность, создаваемая автоматически и проходящая через линию (полилинию, дугу) Привязки. Часто при построении Навесной Стены эта линия располагается вдоль существующего элемента ARCHICAD (например, перекрытия), определяя таким образом расположение Поверхности Привязки.

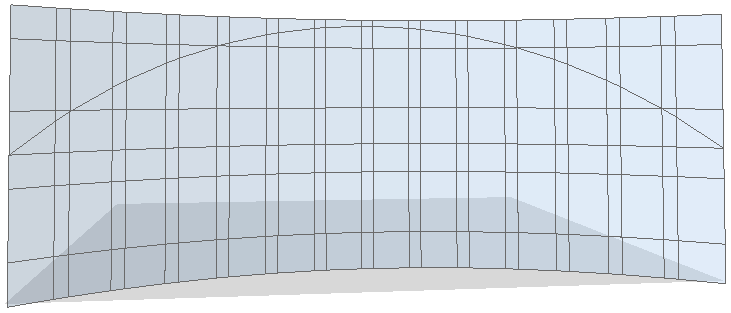

Опорная Поверхность определяет форму и ориентацию Навесной Стены. Это поверхность, на которой располагаются компоненты Навесной Стены (Рамы, Панели). Опорная Поверхность может совпадать с Поверхностью Привязки или может быть смещена. Выполнение операций перемещения или вращения Навесной Стены приводит к перемещению/повороту Опорной Поверхности. Линия Привязки и Поверхность Привязки перемещаются вдоль Опорной Поверхности.
Опорная Поверхность Навесной Стены является бесконечной плоскостью за исключением случаев, когда Опорная Поверхность имеет криволинейную форму. (Опорная поверхность криволинейной навесной стены является цилиндрической и является бесконечной только в направлении оси цилиндра.)
Бесконечная Опорная Поверхность позволяет соединять Навесные Стены с другими элементами и добавлять новые компоненты.
См. Добавление Контура Навесной Стены.
На Опорной Поверхности располагается Сетка (основные и дополнительные линии сетки определяются Схемой Навесной Стены).
Сетка определяет расположение по умолчанию Рам и Панелей Навесной Стены. Вы можете редактировать Сетку (удалять и добавлять линии сетки, перемещать или поворачивать ее). Изменение геометрии Сетки приводит к соответствующему изменению Рам и Панелей.
См. Редактирование Сетки.
Контур
Контур - это многоугольник, находящийся на Опорной Поверхности и определяющий физические границы Навесной Стены.
Контур является составной частью Схемы Навесной Стены (вместе с Сеткой, Опорной Поверхностью и Линией Привязки).
В зависимости от используемого геометрического варианта построения Навесной Стены контур либо вычерчивается пользователем, либо создается программой согласно параметрам ввода.
Вы можете начертить дополнительные контуры для существующей Навесной Стены. Это позволяет разделить единый элемент Навесную Стены на отдельные участки, определяемые одной и схемой и совместно редактируемые на Системном уровне.
См. Добавление Контура Навесной Стены.
Рама Обвязки Навесной Стены всегда совпадает с многоугольником ее Контура.
Редактирование Контура Навесной Стены выполняется так же, как и любого другого полигонального элемента.
См. Редактирование Контура Навесной Стены.
Схема содержит основные геометрические определения Навесной Стены. Схема включает в себя Опорную Поверхность, Сетку, Контур и Линию Привязки. Параметры Схемы позволяют настроить расположение основных и дополнительных линий Сетки. Схема также определяет класс, к которому относятся отдельные Панели.
См. Параметры Навесной Стены: Страница Схема.
Все остальные компоненты Навесной Стены (Рамы, Панели, Аксессуары, Соединительные Элементы) привязываются к Схеме.
Рамы Навесных Стен подразделяются на три класса: Рама Обвязки; Рама Основного Профиля; Рама Дополнительного Профиля. Каждый класс Рам имеет свои собственные параметры. Рамы (могут быть преднастроенными элементами ARCHICAD или объектами GDL) привязываются к Схеме при создании Навесной Стены, таким образом, при перемещении или удалении линий Схемы происходит перемещение или удаление Рам. В режиме Редактирования Навесной Стены можно разместить дополнительные Рамы независимо от Сетки.
См. Рамы Навесной Стены.
Панели - это плоские остекленные или глухие элементы Навесной Стены. Любая Навесная Стена может содержать панели двух предварительно определенных классов: Основного или Дополнительного. Панели (могут быть преднастроенными элементами ARCHICAD или объектами GDL) всегда размещаются между Рамами.
Соединительные Элементы - это необязательные компоненты Навесной Стены, предназначенные для соединения Панелей с Рамами. Соединительные Элементы - это GDL-объекты, размещаемые индивидуально или автоматически на всех пересечениях Рам.
См. Соединительные Элементы Навесной Стены.
Аксессуары - это необязательные компоненты Навесной Стены, представляющие собой, например, солнцезащитные устройства. Аксессуары представляют собой GDL-объекты, размещаемые на Рама существующих Навесных Стен.
