Tekla Structures는 빌딩 정보 모델링(BIM) 소프트웨어로, 재질 및 구조의 복합성과는 상관없이, 정확하게 상세하고 시공가능한 3D 구조 모델의 생성과 관리를 가능하게 합니다. 테클라 모델은 개념적 설계에서 부터 전반적인 건축 및 시공 관리까지의 프로세스에 걸쳐 제작, 사용 할 수 있습니다.
Tekla Structures에 대한 더 많은 정보는http://www.tekla.com 에서 찾아볼 수 있습니다.
IFC뿐만 아니라, BCF-기반 이슈 관리(예: 충돌 감지, 속성 변경 등)는 Tekla Structures 및 ARCHICAD 사이에서 수행할 수 있습니다. 양쪽 애플리케이션 모두 BCF를 원본 기능으로 지원하기 때문입니다.
프로젝트 마크업에서 BCF를 사용하기 위한 워크플로 참조.

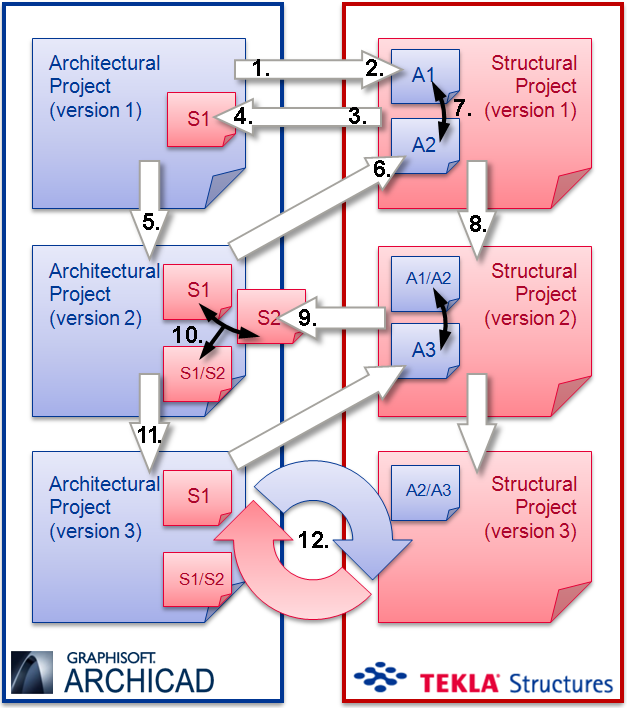

ARCHICAD와 Tekla Structures(버전 15 이상) 사이에서 건축적- 구조적 모델을 교환할 때 권장하는 워크플로에 대한 설명을 여기에서 다룹니다. 권장한는 교환 데이터 형식은 모델 기반의 IFC버전 2x3입니다.
주의: 권장하는 ARCHICAD-Tekla Structures 워크플로 및 그 옵션을 실제 예로 보여주며 설명하는 동영상(영어)을 보려면 다음 웹사이트로 가십시오. -
http://www.graphisoft.com/archicad/open_bim/structural_workflows/
그런다음 ARCHICAD-Tekla Structure 워크플로 부분으로 이동합니다.
힌트: 이 장은 IFC 모델에 초점을 맞추고 있지만 ARCHICAD와 Tekla, 두 프로그램이 모두 지원하는 BCF 협업 워크플로를 사용하여 ARCHICAD와 Tekla 간의 IFC 연결도 개선할 수 있습니다.
프로젝트 마크업에서 BCF를 사용하기 위한 워크플로 참조.
1 단계: ARCHICAD에서 모델 내보내기
건축 모델부터 시작합시다: 건축가가 클라이언트의 요구와 주어진 사이트에 따라 첫번째 모델을 생성합니다.
건축 모델을 만들때, 구조 엔지니어와 공유할 것을 유념해 주십시오. 따라서, 하중 지지 요소를 구별짓는데 ARCHICAD 의 분류 및 카테고리 옵션을 사용하고, 요소를 특정 레이어에 배치하며/하거나, 철근(기둥과 보) 요소와 같은, 요소의 최초 프로파일과 재질을 정의합니다.
만약 건축 모델을 이 방법으로 준비한다면, IFC 로 내보내기 할 때 해야할 모든 것에는 필터를 적용하는 것입니다. 게다가, 내보내기 옵션 중에서, 내보내기 위해 요소를 필터링하는 다른 방법인, "보이는 모든 요소 내보내기"를 선택할 수 있습니다. 예를 들어, 복합체 요소의 코어만 보이도록 하기위해 ARCHICAD 의 부분 구조 디스플레이 기능을 사용하거나, 또는 나타내기위해 모델 뷰 옵션을 사용하여 프레임의 상세 내용과 다른 필요하지않은 데이터없이 개구부만을 내보냅니다.

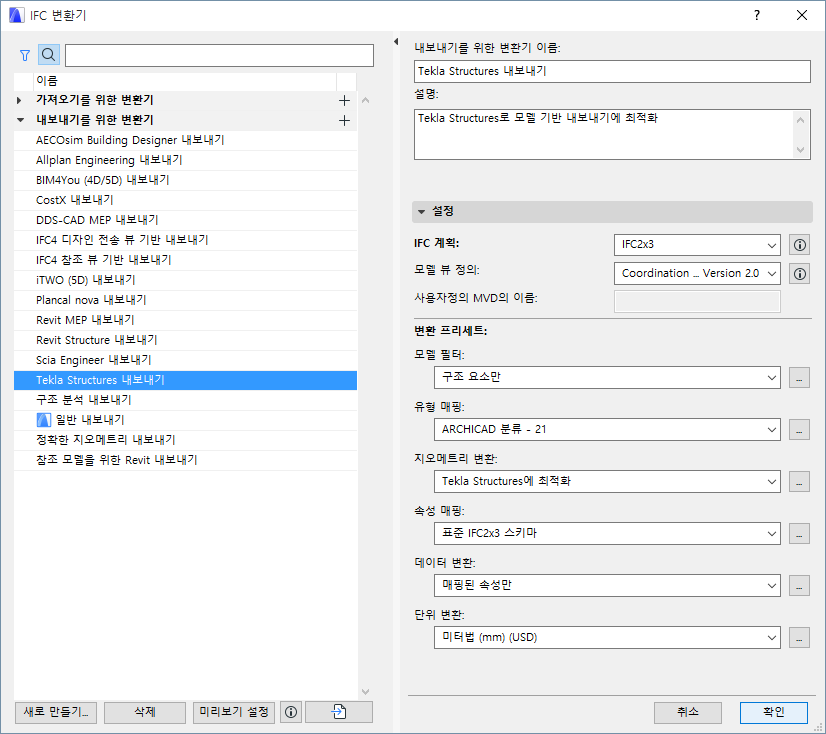

ARCHICAD는 모델을 IFC를 통해 Tekla Structures로 내보내기 위한 최적의 설정이 된 내장 변환기를 제공합니다(이 변환기의 이름은 "Tekla Structures Export"). 물론, 특정 요구사항을 바탕으로 사용자자신의 사용자정의 변환기를 정의하고 세부 조정할 수 있습니다.
내보내기 과정 중에 요소를 필터하는 다른 방법:
•내보내기가 실행한곳의 뷰에 있는 요소들의 가시성 기준으로,
•현재 요소 선택 기준으로,
•층 기준으로 (예. 지층만),
•요소 유형 기준으로(예. 기둥과 보만 내보내기),
•ARCHICAD 구조적 기능 분류로 (예: “하중 지지 요소만”),
또는 필터링 없이 프로젝트/건물 전체를 내보낼 수 있습니다. 변환기의 기본값 필터링 규칙은 내보내기 과정의 일부로 수동으로 미세조정되거나 수정될 수 있습니다(파일 > 다른 이름(IFC)으로 저장 ).
내보내기에서 모델 필터링 참조.
주의: Tekla Structures에서부터 모델을 가져오기할 때에는 이 필터를 사용해서는 안 됩니다(대신 "모든 요소들" 설정을 추천합니다). Tekla Structures는 하중지지 및 비하중지지 요소를 구별하지 않기 때문입니다.
구조 엔지니어와 공유하고자 하는 중요한(표시되는) 요소만을 포함하여 Tekla Structures를 내보내도록 설정할 수 있으며, 이후 출판 기능을 사용하여 한 번의 클릭으로 이들 모든 뷰 세트를 IFC 모델을 내보낼 수 있습니다.
2 단계: Tekla Structures로 모델 가져오기
엔지니어는 건축가로부터 모델을 받고 보호된 참조 모델로서 Tekla Structures 프로젝트로 그것을 삽입합니다 (“참조 모델 삽입하기” 도구). 그들은 건축 모델의 전체 내용이나, 선택한 건축 레이어위의 요소들만을 가져오기하도록 선택합니다. 이 경우, 구조 엔지니어는 필요하다면 모델을 추가로 필터링합니다.
엔지니어는 구조적 모델과 그 상세내역을 건축가가 정의한 참조 모델과 그 요소 속성(재질, 프로파일)을 바탕으로 정의합니다. Tekla-유형 요소는 Tekla의 “IFC 객체를 원본 객체로 변환하기 ” 도구를 사용하거나; 또는 수작업으로 정의하여, 참조된 건축 요소로부터 변환될 수 있습니다 .
Tekla Structures는 구조 모델에서 분석적 모델도 생성하고 이를 분석 응용프로그램과 공유할 수 있습니다. 분석과 설계 계산 결과에 근거하여, 구조 모델을 완료합니다.
3 단계: Tekla Structures에서 구조 모델 내보내기
구조 모델이나 모델의 필터링한 부분은 IFC 파일을 통해 ARCHICAD 로 다시 내보내어질 수 있습니다.

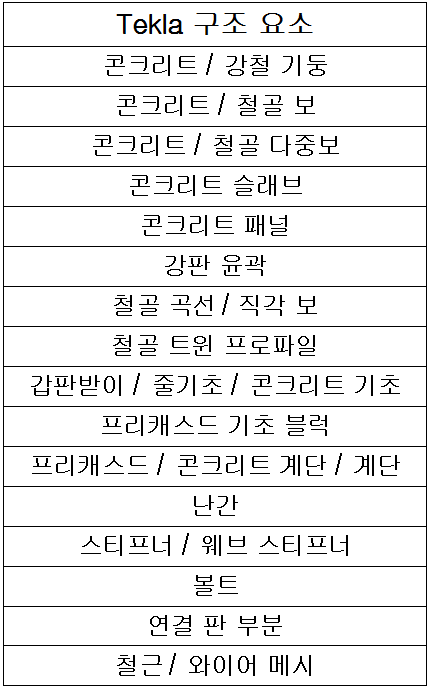

가장 필수적인 Tekla Structures 요소들을 요약하는 다음의 표들은 매우 상세화된 구조 모델들을 ARCHICAD로 가져올 수 있다는 것을 보여줍니다.
4 단계: ARCHICAD 로 구조 모델 가져오기
선택한 가져오기 방법에 따라, 구조 모델이나 그 부분을 구동중인 ARCHICAD 프로젝트로 합치거나 링크할 수 있습니다.
Tekla Structures 가져오기에 대해서는 기본 설정 IFC 변환기 설정을 사용할 것을 추천합니다. 물론, 사용자정의된 번역기와 필터링 설정값도 적용할 수 있습니다.
주의: Tekla Structures는 하중 지지와 비하중 지지 요소들을 구별하지 못하기 때문에, Tekla Structures에서 모델을 가져오기할 때에는"구조 기능" 기준으로 요소를 필터하면 안됩니다. Tekla Structures는 하중 지지 IFC 속성을 지원하지 않습니다. 따라서, “모든 요소들” 옵션을 권장하며 이것은 "Tekla Structures로 데이터 교환" 변환기의 모델 요소 필터 설정의 기본값입니다.

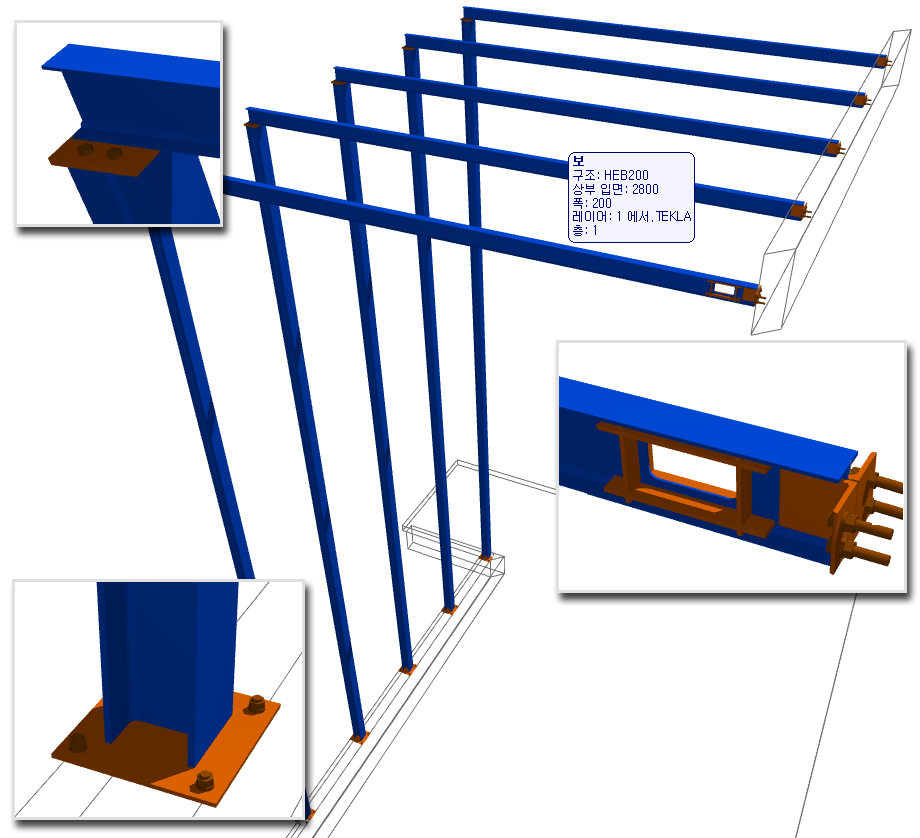

기본 설정 Tekla Structures 가져오기 IFC 변환기에서, 가져오기한 요소들은 확장자 "Tekla"가 붙은 채 참조 모델 개념에 따라, 잠긴 레이어에 배치됩니다.
전형적인 건축-구조 워크플로 참조.
구조적 요소는 ARCHICAD의 특수 시각화 기법을 사용하여 건축모델과 함께 표시될 수 있습니다. 예를 들어, 기존 모델과 구조적 콘텐츠를 트레이스 & 참조 도구를 사용하여, 두 개의 다른 2D 뷰에서 시각적으로 비교할 수 있습니다.
이 기능에 관한 자세한 내용은 가져오기한 내용의 시각화 및 “가상 트레이스:” 모델 뷰와 드로잉을 편집하고 비교하는데 참조 사용 참조.
건축가는 요소 기준으로 (가져온 요소의 설정 대화상자에서) 또는 모델 계층 기준으로 (IFC 프로젝트 관리자를 사용하여) 주요 구조뿐만 아니라 다른 추가 속성도 확인할 수 있습니다.
가져오기 된 속성 참조.
(Tekla Structures 가져오기 IFC 변환기를 사용하는) 이 가져오기 프로세스에는 재질 변환도 포함되어 있습니다. 이는 가져오기한 재질의 원래 이름을 보존하면서 기본 설정 Tekla Structures 재질을 ARCHICAD 빌딩 재질에 매핑합니다. 이는 또한 단면 창의 구조 요소가 할당된 빌딩 재질의 단면 채우기와 함께 표시된다는 것을 의미합니다. 물론, 맵핑 규칙은 IFC 번역기 설정에서 쉽게 수정 및 확대할 수 있습니다.
재질 및 표면 변환 참조.
인식되지 않은 테클라 재질은 기본값으로 선택된 ARCHICAD 빌딩 재질로 표시됩니다.
5-6 단계: 건축 모델 업데이트하기
ARCHICAD에서 사용자는 가져오기한 모델 요소를 참조로 사용하거나, 또는 구조 요소를 실제 ARCHICAD 유형 요소로 복사하는 방식으로 프로젝트를 직접 업데이트 할 수 있습니다, 이들 요소는 가져오기 프로세스에서 발생하는 자동 변환의 결과로서 원본 ARCHICAD 요소이기 때문입니다.(이런 가져오기한 요소들은 기본적으로 잠김 상태입니다.)
건축 프로젝트의 새 버전은 앞에서 설명한 대로, 이제 IFC를 통해 다시 내보내기할 수 있습니다 .
7-9 단계: Tekla Structures에서 변경 감지
Tekla Structures는 같은 구조 프로젝트에서 오래된 파일 옆에 새로운 IFC 파일을 삽입할 수 있습니다. 변경 관리자가 두 개의 참조 모델 사이의 기하학적 변경사항을 비교하여 표시합니다. 신규, 삭제, 변경, 미변경된 요소들이 실제 구조 모델과 나란히 표시됩니다.
그 다음, 엔지니어는 비교 결과에 따라 프로젝트에서 변경사항을 만들고, 새로운 구조적 모델 버전을 ARCHICAD에 다시 보낼 수 있습니다.
10-11 단계: ARCHICAD에서 변경 감지
IFC 모델 변경 감지하기 명령을 사용하여, ARCHICAD에서 받은 새 IFC 모델 버전을 이전 버전과 비교할 수 있습니다.
IFC 모델 변경 사항 감지 참조.
비교 결과는 마크업 도구로 리스트 및 보여줍니다; 그리고 차이점만을 현 프로젝트에 합칩니다. 구조 파트너가 추천하는 변경사항을 쉽게 확인할 수 있으며, 현 프로젝트를 직접 또는, 실제 ARCHICAD 유형 요소로서 구조적 요소를 사용하여, 수정할 수 있습니다.
12 단계: 추가 데이터 교환/사이클
엔지니어와 건축가 모두는 앞에서 설명한 모델 교환, 비교 및 업데이트 과정을 추가 사이클에서 반복할 수 있습니다. 그리고 마지막으로, 두 분야의 전문가들은 자신들만의 또는 합쳐진 문서를 작성합니다.
