Autodesk Revit은 구조 엔지니어링 기업을 위한 소프트웨어 솔루션으로, 구조 설계를 위한 전용 도구를 제공합니다. 이 소프트웨어는 구조적 분석, 설계 및 문서화를 위해 물리적 모델을 독립적으로 편집가능한 분석 모델과 통합합니다.
IFC뿐만 아니라, BCF-기반 이슈 관리(예: 충돌 감지, 속성 변경 등)는 Revit와 ARCHICAD 사이에서 수행할 수 있습니다. Revit는 Kubus가 개발한 Add-In 같은 제3자 Add-In을 통해 BCF 워크플로를 지원합니다.
프로젝트 마크업에서 BCF를 사용하기 위한 워크플로도 참조.

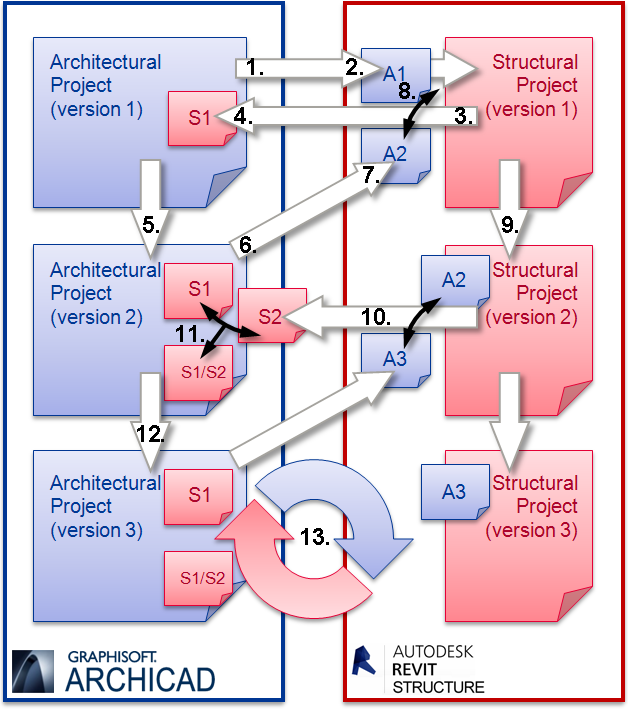

ARCHICAD와 Revit (버전 2010 이상) 사이에서 건축적- 구조적 모델을 교환할때 권장되는 워크플로에 대한 설명을 여기에서 다룹니다. 두 가지 소프트웨어 모두 CAD 도면을 관리할수 있지만, 여기에서는 IFC (2x3 버전)을 통한 모델 기반의 데이터 교환 방법에 중점을 두었습니다.
주의: 권장하는 ARCHICAD-Revit (구조) 워크플로 및 그 옵션을 실제 예로 보여주며 설명하는 동영상(영어)을 보려면 다음 웹사이트로 가십시오. -
http://www.graphisoft.com/archicad/open_bim/structural_workflows/
그런다음 ARCHICAD-Revit Structure Workflow 부분으로 이동합니다.
1 단계: ARCHICAD에서 모델 내보내기
건축 모델부터 시작합시다: 건축가가 클라이언트의 요구와 주어진 사이트에 따라 첫번째 모델을 생성합니다.
건축 모델을 만들때, 구조 엔지니어와 공유할 것을 유념해 주십시오. 예를 들어, 하중 지지 요소를 구별짓는데 ARCHICAD 의 분류 옵션을 사용하고, 요소를 특정 레이어에 배치합니다, 그리고/또는 철근(기둥과 보) 요소와 같은, 요소의 최초 프로파일과 재질을 정의합니다.

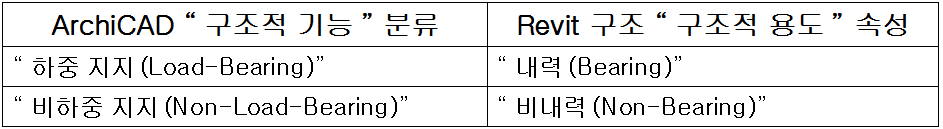

주의: Revit 는 “하중 지지” 와“비하중 지지” 건축 요소(요소 속성에서 그리고 분야를 보여줌으로서) 를 구분지을 수 있습니다. ARCHICAD 의 “구조적 기능” 분류를 사용하여 IFC 파일에서 변환되고 Revit 에서 인식/처리할 수 있는 값을 가진, 이 정보를 초기에 정의할 수 있습니다.
IFC를 위한 분류 참조.
만약 건축 모델을 이 방법으로 준비한다면, IFC 로 내보내기 할 때 해야할 모든 것에는 필터를 적용하는 것입니다.
•ARCHICAD의 부분 구조 디스플레이 기능을 사용하여 복합체 요소의 핵심만을 보이게 할 수 있습니다. 또는 문/창의 경우, 모델 뷰 옵션을 사용하여 디스플레이하면 프레임 디테일 및 기타 불필요한 데이터 없이 개구부만을 내보내기할 수 있습니다.
•IFC 저장 옵션에서, (모든 층에서) "모든 가시 요소 내보내기"를 선택할 수 있습니다. 내보내기를 위해 요소들을 필터링하는 또 다른 방법입니다.
내보내기에서 모델 필터링 참조.

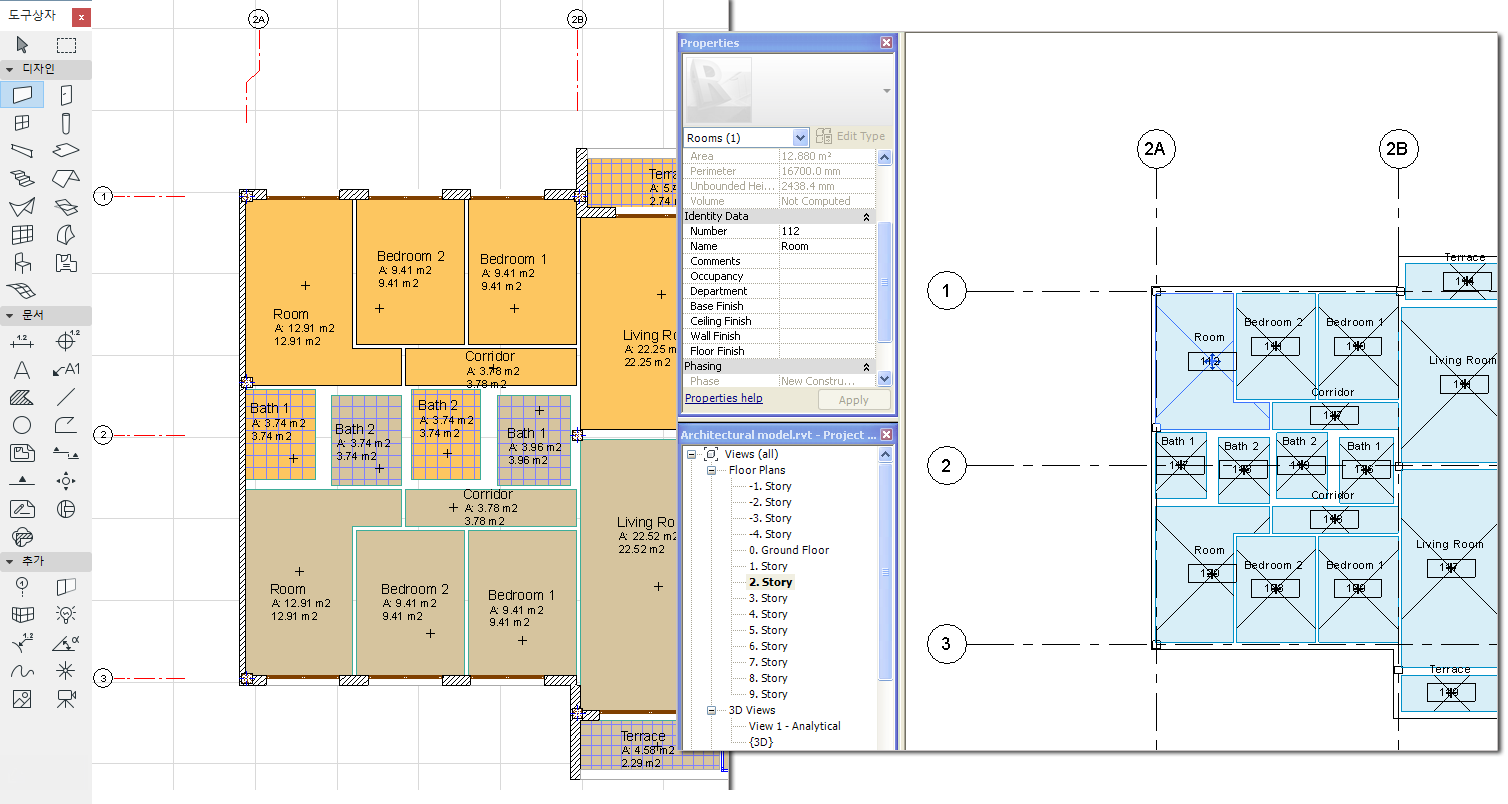

3D 요소 위치 설장에 대한 참조의 기초로서, IFC 데이터의 그리드 시스템( 그리드 요소 및 그리드 시스템 도구로 만들어진)을 포함하는 것이 좋습니다.

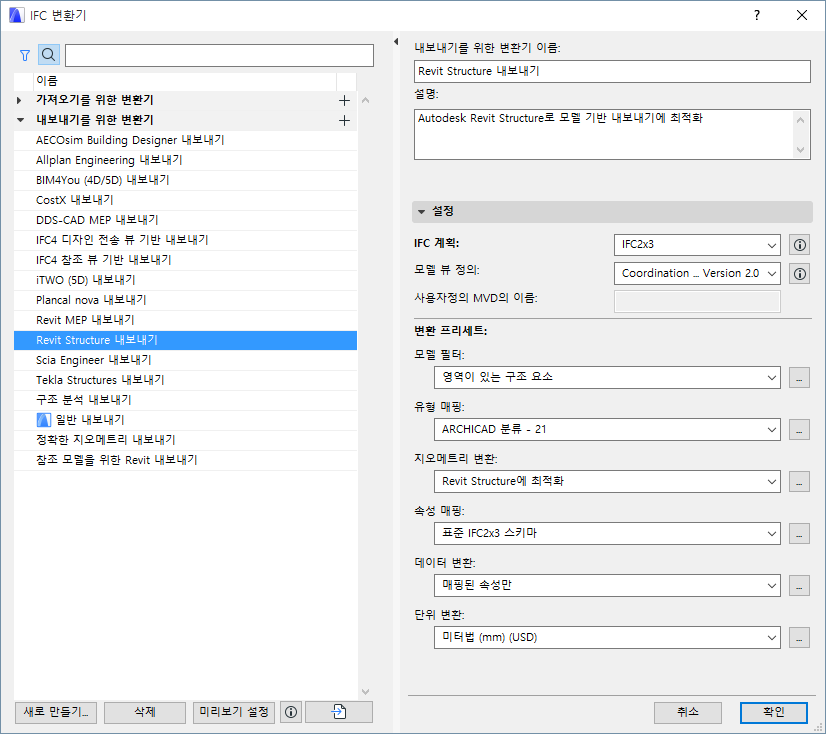

ARCHICAD의 내장 변환기("Revit Structure 내보내기") 설정으로 IFC를 통해 모델을 Revit으로 내보내기하는 방법을 최적화할 수 있습니다.물론, 특정 요구사항을 바탕으로 사용자가 자신의 사용자정의 변환기를 정의할 수도 있습니다.
교환의 목적이 단순히 모델의 정확한 지오메트리를 공유하는 것이라면 (즉, Revit의 원본 요소를 생성하기 위함이 아니라 참조 모델로서라면), “참조 모델에 대해 Revit 내보내기"라는 이름의 변환기를 사용할 것을 권합니다.
내보내기 과정 중에 요소를 필터하는 다른 방법:
•내보내기가 실행한곳의 뷰에 있는 요소들의 가시성 기준으로,
•현재 요소 선택 기준으로,
•층 기준으로 (예. 지층만),
•요소 유형 기준으로(예. 기둥과 보만 내보내기),
•ARCHICAD 구조적 기능 기준으로 (예: “하중 지지 요소만”),
또는, 필터링 없이 모델 전체를 내보낼 수 있습니다. 변환기의 기본값 필터링 규칙은 내보내기 과정의 일부로 수동으로 미세조정되거나 수정될 수 있습니다(파일 > 다른 이름(IFC)으로 저장 ).
내보내기에서 모델 필터링에 있는 상세내용 참조.
주의:
•Revit (구조)를 위한 변환기 설정 과정에서, ARCHICAD 요소의 구조적 기능 카테고리를 감안할 수 있습니다.이는, 변환기의 모델 요소 필터를 "하중지지 요소 만"으로 설정하면, ARCHICAD에서 "하중지지"로 분류된 요소들만이 내보내기되어 진다는것을 의미합니다.
•반대로 Revit에서 가져올 때는, Revit에서 "지지"로 카테고리화된 요소들만을 ARCHICAD에 가져옵니다.ARCHICAD에 요소 레벨 하중지지 카테고리가 할당되어 있지 않거나, 또는 Revit으로부터 모든 요소를 가져오려 한다면(비하중 지지 요소도 포함해서), 변환기의 모델 요소 필터 설정값을 "모든 요소"로 두어야 합니다.
•3D ARCHICAD모델을 IFC를 통해 내보낼 때 2D요소들도 포함시키려면, 변환기에서 이 기능을 활성화시켜야 합니다.
•ARCHICAD의 출판 기능에서 IFC 형식을 사용하여 원하는 뷰를 클릭 한 번으로 내보낼 수 있습니다.
2단계: Revit으로 모델 가져오기
엔지니어들이 건축가로부터 모델을 받아 새로운 Revit (구조) 프로젝트로 모델의 전체 내용을 엽니다. 프로그램은 모든 요소를 적용된 IFC 맵핑 테이블에 따라 Revit 유형 요소에 변환시킵니다. ARCHICAD 모델을 가져오기 전에, 구조 기술사는 IFC 요소 유형을 Revit 분류와 하위분류로 맵핑하는, 가져오기 기본 설정값을 변경할 수 있습니다.
예제: ARCHICAD 기초 유형 객체(IfcFooting)는 “일반 모델” 요소 대신 “구조 기초” 요소로 Revit 에 로드될 수 있습니다.
중요: ARCHICAD의 분류를 통해 IFC 내보내기 목적을 위한 요소 레벨의 변환을 사용자정의 할 수 있습니다.예를 들면, 만약 보를 모델링하는데 벽 도구를 사용하면, (벽)요소를 보(IfcBeam) 로서 Revit 에 내보내기 할 수 있습니다.
IFC를 위한 분류 참조.
구조 엔지니어가 ARCHICAD IFC 모델을 가져오기할 때, IFC데이터를 정확하게 읽는데 필요한 Revit 수용력의 한계에 대한 경고 그리고/또는 오류 메시지가 나타날 수 있습니다. 이를 최소화하기 위해, GRAPHISOFT는 GRAPHISOFT ARCHICAD Connection이라 불리는, Revit 애드인을 개발하였고, 그것의 "향상된 IFC 가져오기" 기능은 표준 열기 프로세스의 이러한 몇몇의 알려진 결점들을 보완하였습니다.
GRAPHISOFT ARCHICAD Connection 참조.
ARCHICAD에서 Revit 로 가져오기 한 후, 몇몇의 가져오기된 요소유형은 기본설정에 의해 숨겨져서 보이지 않게 되는데, 이는 데이터 손실이 아닙니다; 엔지니어는 Revit 평면 및 3D 뷰에 대한 몇몇의 디스플레이 설정값을 조정해야 합니다.
예제:
•Revit 구조에 가져오기한 건축 벽 (즉, ARCHICAD에서 “정의되지 않음” 이나 “비하중 지지 오소"로 설정된 벽)은 Revit 의 “구조적” 분야 뷰에 숨겨집니다. 그러므로 구조 엔지니어는 이 벽들을 보려면 디스플레이 설정값을 변경해야만 합니다.
•Revit 에 가져오기 된 기둥, 계단, 지붕, 그리고 커버링 요소들은 3D 뷰에서 기본 설정으로 인해 숨겨져서 나타나지 않습니다. 구조 엔지니어는 가시성/그래픽 설정이나 숨겨진 요소 나타내기 명령과 같은 도구를 사용하여 그 요소들을 쉽게 숨김해제 할 수 있습니다.
가져오기된 모델과 건축가가 지정한 속성(재질, 프로파일...)을 바탕으로 엔지니어들은 구조 모델과 그 상세 내역을 정의합니다.
주의: 참조 모델 개념을 사용할때, 엔지니어는 가져온 IFC 모델을 별도의 Revit 파일(RVT)로 저장하고, 그 내용을 보호하기 위해 실행중인 Revit 프로젝트에 참조로 링크합니다.
Revit 는 또한 구조 모델에서 분석 모델을 생성하고 이를 분석 애플리케이션과 공유할 수도 있으며, 이는 분석을 수행하고 계산을 설계합니다. 분석과 설계 계산 결과에 근거하여, 구조 모델을 완료합니다.
3단계: Revit에서 구조 모델 내보내기
구조 모델은 IFC 파일을 통해 ARCHICAD로 다시 내보내어질 수 있습니다.
Revit 구조 모델을 IFC에 내보내기 전에, 구조 기술사는 일반적인 그룹 인스턴스를 IFC 요소 유형에 맵핑하는, IFC 내보내기 기본 설정값을 수정할 수 있습니다. 예를 들어, 구조 보강재는 나중에 실제 ARCHICAD 보로 사용될 수 있는, "IfcBeam"로 내보내어질 수 있습니다.
GRAPHISOFT ARCHICAD Connection 애드인 ( ARCHICAD에 내보내기 기능과 함께 )은 ARCHICAD에 내보내기 된 Revit 의 IFC 모델의 결점들을 보완하기 위해 설계되었습니다.
GRAPHISOFT ARCHICAD Connection 참조.

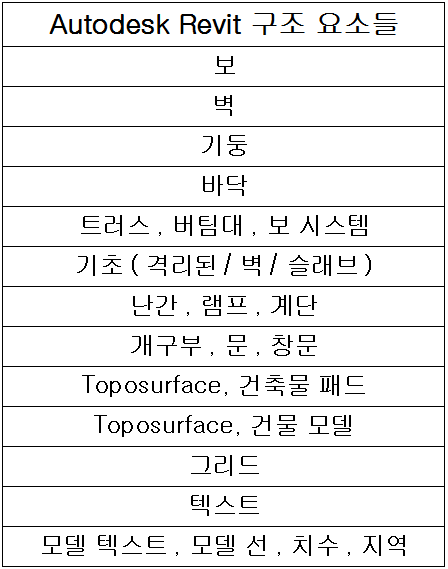

다음의 표는 일반적으로 구조 모델을 구성하는, Revit 구조의 기본 도구를 나타내는 요소들을 보여줍니다. (이것은 단지 기본 Revit 요소들의 지시 목록일 뿐, ARCHICAD는 모든 용소들을 가져옵니다.)
4 단계: ARCHICAD 로 구조 모델 가져오기
선택한 가져오기 방법에 따라, 구조 모델이나 그 부분을 구동중인 프로젝트로 합치거나 링크할 수 있습니다.
"Revit Structure 가져오기" IFC 변환기를 사용할 것을 권장합니다.물론, 사용자정의된 번역기와 필터링 설정값도 적용할 수 있습니다.
“Revit Structure 가져오기” IFC 변환기를 사용하여, 가져오기한 요소를 확장자 "Revit Structure"와 함께 ARCHICAD의 잠긴 레이어에 배치할 수 있습니다.

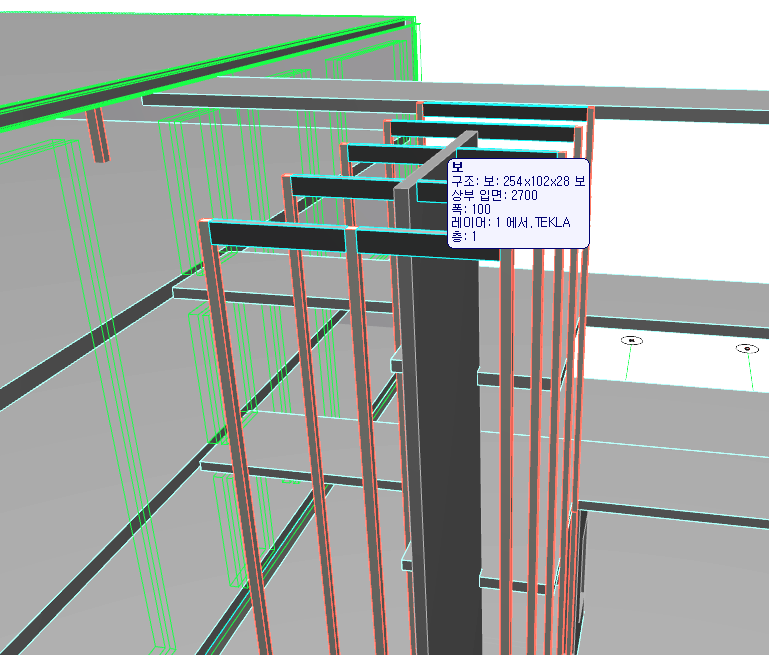

구조적 요소는 ARCHICAD의 특수 시각화 기법을 사용하여 건축모델과 함께 표시될 수 있습니다. 예를 들어, 기존 모델과 구조적 콘텐츠를 트레이스 & 참조 도구를 사용하여, 두 개의 다른 2D 뷰에서 시각적으로 비교할 수 있습니다.
이 기능에 관한 자세한 내용은 가져오기한 내용의 시각화 및 “가상 트레이스:” 모델 뷰와 드로잉을 편집하고 비교하는데 참조 사용 참조.
건축가는 요소 기준으로 (가져온 요소의 설정 대화상자에서) 또는 모델 계층 기준으로 (IFC 프로젝트 관리자를 사용하여) 주요 구조뿐만 아니라 다른 추가 속성도 확인할 수 있습니다.
"Revit Structure 가져오기" IFC 변환기를 사용하면, 이 가져오기 프로세스에는 재질 변환 또한 포함되어 있습니다. 이는 가져오기한 재질의 원래 이름을 보존하면서,기본 설정 Revit 구조적 재질을 ARCHICAD 빌딩 재질에 매핑합니다. 물론, 맵핑 규칙은 IFC 번역기 설정에서 쉽게 수정 및 확대할 수 있습니다.
재질 및 표면 변환 참조.
인식되지 않은 Revit 재질은 기본값으로 선택된 ARCHICAD 빌딩 재질로 표시됩니다.
5-6 단계: 건축 모델 업데이트하기
ARCHICAD에서 사용자는 가져오기한 모델 요소를 참조로 사용하거나, 또는 구조 요소를 실제 ARCHICAD 유형 요소로 복사하는 방식으로 프로젝트를 직접 업데이트 할 수 있습니다, 이들 요소는 가져오기 프로세스에서 발생하는 자동 변환의 결과로서 원본 ARCHICAD 요소이기 때문입니다.(이런 가져오기한 요소들은 기본적으로 잠김 상태입니다.)
건축 프로젝트의 새 버전은 앞에서 설명한 대로, 이제 IFC를 통해 다시 내보내기할 수 있습니다 .
7-10단계: Revit에서 모델 업데이트하기
Revit은 새로운 Revit 프로젝트로서 건축 모델의 새로운 버전을 엽니다.구조 엔지니어가 "링크 개념"을 사용하면, 이 엔지니어는 이전에 링크된 건축 모델(IFC로부터 저장된 RVT 파일)을 새 모델에 쉽게 업데이트할 수 있습니다.엔지니어는 새로운 건축 버전에 따라 프로젝트에서 변경사항을 만들고, IFC를 사용하여 새로운 구조적 모델 버전을 ARCHICAD에 다시 보낼 수 있습니다.
11-12 단계: ARCHICAD에서 변경 감지하기
ARCHICAD에서는 IFC 모델 변경 감지하기 명령을 사용하여, 받은 새 IFC 모델 버전을 이전 버전과 비교할 수 있습니다.
IFC 모델 변경 사항 감지 참조.
비교 결과는 마크업 도구로 리스트되고 표시됩니다; 차이점만 현재의 프로젝트에 합쳐집니다. 구조 파트너가 추천하는 변경사항을 쉽게 확인할 수 있으며, 현 프로젝트를 직접 또는, 실제 ARCHICAD 유형 요소로서 구조적 요소를 사용하여, 수정할 수 있습니다.
13 단계: 추가 데이터 교환/사이클
엔지니어와 건축가 모두는 모델 교환, 비교 및 업데이트의 이런 과정을 추가적으로 반복할 수 있습니다. 그리고 마지막으로, 두 분야의 전문가들은 자신들만의 또는 합쳐진 문서를 작성합니다.
GRAPHISOFT ARCHICAD Connection

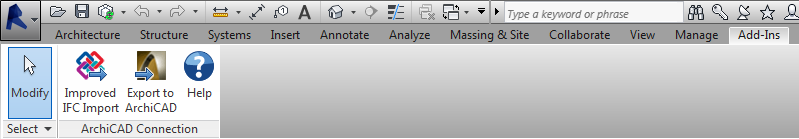

GRAPHISOFT ARCHICAD Connection은 Revit 를 위한 무료 애드인 입니다 (버전 2010 이상; 32 및 64 비트). 이 애드인은 Revit 애플리케이션과 ARCHICAD 간의 IFC 모델 기반 데이터 교환 기능을 향상시킵니다:
기능
GRAPHISOFT ARCHICAD Connection에는 두 개의 기능이 있습니다. 향상된 IFC 가져오기 기능은 이전에 변환된 (가져온) IFC 파일을 Revit 에서 후처리하고, IFC 모델 변환시 발생하는 Revit 구조의 알려진 결점을 보완합니다. ARCHICAD로 내보내기 기능은 ARCHICAD에서 사용하기 위해 IFC 모델 데이터를 직접 내보내고 최적화합니다. ARCHICAD 연결에는 다음의 추가적 기능이 있습니다:
•IFC 2x3 (*.ifc and *.ifczip) 파일을 직접 가져오고 내보내기
•Revit 단계를 ARCHICAD 리노베이션 상태로 맵핑하기
•IFC 프로젝트 데이터를 사용하여 프로젝트 정보 설정하기
•True North 설정 수정하기
•구조적 바닥 요소 변환 - IFC 공간 가져오기 개선
•모든 IFC 매개변수를 일람표 가능한 Revit 매개변수로 가져오기
•자동 참여 요소
•True North 데이터 내보내기
•그리드 요소 내보내기
•사용자정의 가능한 내보내기 옵션:
•내보내는 단계
•뷰에서 볼 수 있는 요소만 내보내기
•주석 요소 내보내기
•레벨로 벽과 기둥 분할
•건물 요소로서 부분 내보내기
•내부 IFC 속성 세트 내보내기
•속성 세트로서 일람표 내보내기
•참조 속성으로서 그룹 및 유형 이름 내보내기
주의: GRAPHISOFT ARCHICAD Connection 애드인의 설치 프로그램은 다음 사이트에서 무료로 다운로드 받으실 수 있습니다:
http://www.graphisoft.com/support/archicad/downloads/
