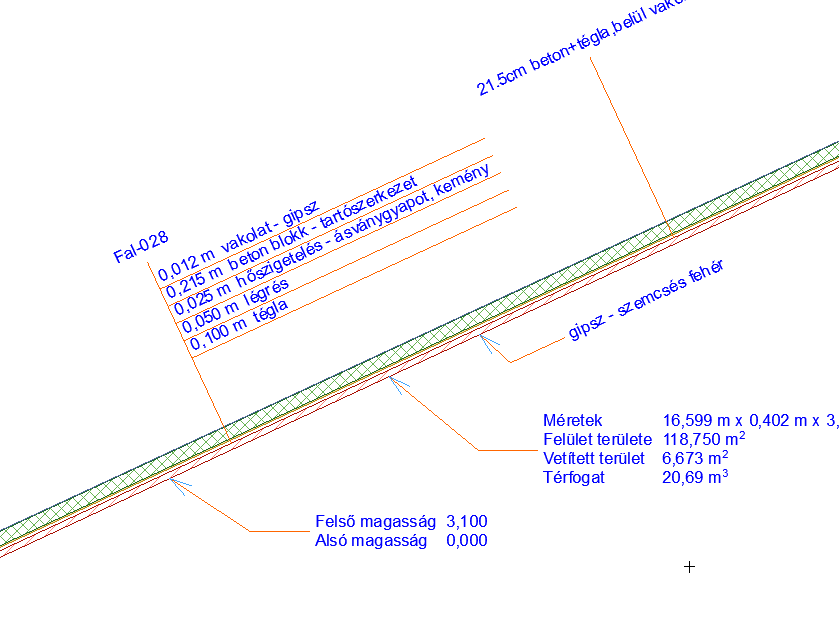

Az elemek tetszőleges számú címkével rendelkezhetnek.
Az ARCHICAD előre meghatározott címkékkel rendelkezik, amelyek tartalma nagy mértékben testre szabható.
Saját címkék is készíthetők 2D-s rajzelemek (többek között automatikus szöveg) mentésével.
Lásd 2D elemek mentése Címkeként.
Címkék geometriai módjai: asszociatív és független
A Címke eszközzel kétféleképpen helyezhető el a címke:
•Asszociatív címkék elhelyezéséhez kattintson egy elemre. A címke azt követően is az elemhez kapcsolódik, hogy ez utóbbit áthelyezzük vagy módosítjuk. Szükség esetén a címkén lévő paraméterek automatikusan frissülnek.
–Amennyiben töröl egy elemet, az elem kapcsolódó címkéi szintén törlésre kerülnek.
–Alapértelmezés szerint a címke nem látható, ha rejtett elemhez kapcsolódik (pl. rejtett fólián). Ha a címkét a kapcsolt elemének láthatóságától függetlenül meg kívánja jeleníteni, ne jelölje be az „Elrejtés a kapcsolt elemmel együtt” négyzetet a Címke eszköz beállításainál.
–A többszintes elemeknél minden szinten külön-külön kell elhelyezni a címkéket.
•A független címkék nem kapcsolódnak az elemekhez. A független címkék általában olyan információk megjelenítéséhez használatosak, amelyek nem a modellből származnak (pl. „hófogók elhelyezése ide”).
Alapértelmezésben a Címke eszköz típusa Kapcsolt állásban van. A címke típusa (asszociatív vagy független) szükség szerint módosítható az Infótábla vezérlőjével.
•Az Egyszerű eljárás során a címke egyetlen kattintással elhelyezhető a nyíl és a mutatóvonal típusa/kezdőszög (ha be van kapcsolva) segítségével, az Infótáblán és a Címkebeállítások pontban megadottak szerint.
•A Részletes eljárás során három kattintás szükséges (vagy kettő, ha a mutatóvonal kezdőszöge zárolva van), és ekkor a mutatóvonal elhelyezése irányítottabb folyamat.
A Mutatóvonal beállítások részletes leírását lásd: Címke mutató panel.
Lásd még: Szövegdoboz és mutatóvonal szerkesztése.
