Navigálás az IFC tervkezelőben: fastruktúra

Az IFC tervkezelő bal felső oldalán található befogadó struktúra fa az IFC modell hierarchiáját jeleníti meg és az aktuális terv IFC entitásait listázza „IFC típus” osztályozásuk szerint.

Lásd IFC modell hierarchia.

ARCHICAD elemek az IFC szintszerkezetben

Az ARCHICAD-ben minden egyes elem és tárgy a honszintjéhez kapcsolódik. Ezért alapértelmezett beállításként az elemek az IFC modell hierarchiájában a honszintjüknek megfelelő IfcBuildingStorey alatt vannak feltüntetve.

Ez a kapcsolat (azaz az IfcBuildingStorey-hoz való hozzárendelés) megszüntethető. Ehhez húzza az elemet az IfcBuildingStorey alól az IfcSite alá. Például: az alakzattal modellezett szomszédos épület az IfcSite mappába helyezhető. Az IfcBuilding alá ugyancsak helyezhetők elemek (például egy olyan elem, amely logikailag közvetlenül magához az épülethez tartozik, nem pedig egy szinthez).

Ha szeretne visszahelyezni egy elemet az automatikusan kijelölt IfcBuildingStorey csoportjába (azaz a honszintnek megfelelő csoportba), egyszerűen húzza ki azt az IFC tervkezelőből.

Fastruktúrában látható adatok szűrése

Kattintson a Csak a látható modellelemek listázása lehetőségre, ekkor a fastruktúrában csak azok az elemek jelennek meg, amelyek az aktuális nézetben láthatók.

A tervkezelő adatainak szinkronizálása a modellel

Amikor az elemek létrehozása vagy törlése az ARCHICAD modellben történik, a befogadó struktúra fáján nem jelennek meg automatikusan a változások. Ha frissítés szükséges, egy üzenet jelenik meg alul („A fa nem friss!”). A frissítéshez kattintson a „Szinkronizálás” gombra.

Kijelölt modellelemek keresése a fastruktúrában; Fastruktúrában kijelölt elemek keresése a modellben

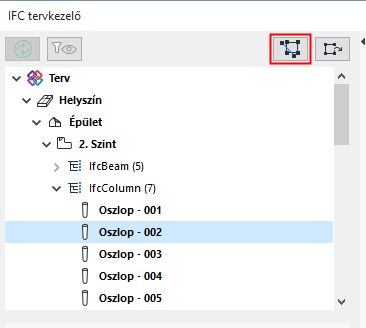

•Ha a fastruktúrában látható IFC példányokra kíván rákeresni az ARCHICAD modellben, jelölje ki azokat a fastruktúrában, majd kattintson a Kijelölt lista elemek mutatása a modellben ikonra. A program megjeleníti és kijelöli az aktív ablakban lévő elemeket (csak Alaprajz és 3D nézetben).

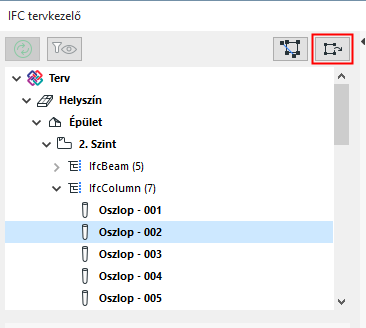

•Ha a fastruktúrában látható ARCHICAD modellelemekre kíván rákeresni, jelölje ki azokat az Alaprajz vagy 3D ablak nézetben, majd kattintson a Kijelölt modellelemek mutatása a listában lehetőségre.

Fastruktúrában szereplő elemek keresése IFC azonosító alapján

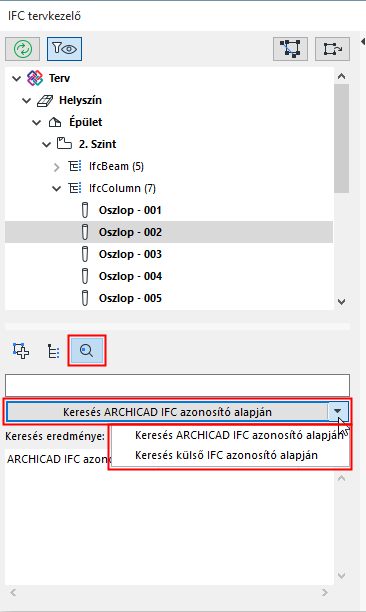

A fastruktúrában az elemek IFC azonosítóinak tulajdonságai (Globalld attribútum, ARCHICAD IFC ID, Külső IFC ID) alapján kereshetők. Váltson át keresési módra a Keresés GlobalId alapján eszközzel (a tartalom fastruktúra alatti harmadik ikon segítségével).

Megjegyzés: Külső IFC azonosító akkor jön létre, amikor az Összefűzés vagy az IFC modul elhelyezése paranccsal importál IFC modellt az ARCHICAD-be. Erre azért van szükség, hogy a program ne írja felül a meglévő ARCHICAD elemeket az IFC-ből importált azonos elemekkel. (A Külső IFC azonosító megőrzi a modellelemek eredeti, külső fájlban használt azonosítóját.)

Írja be a keresett azonosítót (vagy annak egy részét) az eszköz alatt látható üres mezőbe, majd kattintson a „Keresés” gombra.

•Jelölje ki bármelyik elemet a „Keresés eredménye” listában, ha meg kívánja tekinteni a fastruktúrában.

•Kattintson a „Kijelölt lista elemek mutatása a modellben” parancsra, hogy megkeresse és kijelölje az elemet az ARCHICAD modellben is.

IFC hozzárendelések nézet és IFC Elemtípusok nézet

Az IFC tervkezelő megtalálja és megjeleníti az összes IFC hozzárendelést, IFC típusú terméket, amely a tervben létezik, plusz az összes olyan elemet, amely hivatkozik rájuk.

Lásd az IFC hozzárendelések és az IFC típusú termék részt.

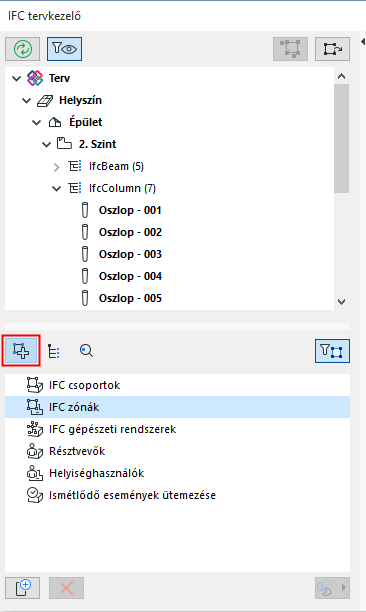

Ezek megtekintéséhez váltson a „Hozzárendelések” vagy „Elemtípusok” nézetre/meghatározás módra a besorolás fa struktúra alatt lévő első, illetve második ikonnal.

Elemek megjelenítése hozzárendelés vagy elemtípus szerint

A megjelenített Hozzárendelés/Elemtípusok kijelölt elemekre való leszűkítéséhez kattintson „Szűrés a kiválasztott elem(ek)re” gombra.

A hozzárendelésekkel és elemtípusokkal történő munka menetét lásd:

Lásd még: Hozzárendelések az IFC tervkezelőben és Elemtípusok az IFC tervkezelőben.
