Tető Geometria és elhelyezés panele
Vezérvonal eltolása: Adja meg a vezérvonal eltolását a tető honszintjétől.
Honszint: Válasszon a következő Honszint beállítások közül:
•Jelenlegi: A Tető honszintje lesz az aktuális szint.
•Válasszon honszintet: Válasszon egy szintet, amelyhez hozzákapcsolja a Tetőt. Kattintson a Szint kiválasztása gombra a szintek teljes listájának megjelenítéséhez a tervben, ha nem jelenik meg mind a listán.
A tető alapmagassága fizikailag kapcsolódik honszintjéhez. Ha később módosítja a honszint helyét (pl. újradefiniálja a padlószintet), akkor a tető helye megváltozik.
Ha módosítja egy tető magasságát, és ezzel a tető referenciavonala más szintre kerül, beállíthatja, hogy a honszint változás egyezzen az elem új helyével.
Lásd Honszint módosítása magasság alapján.
További részleteket lásd Honszint.

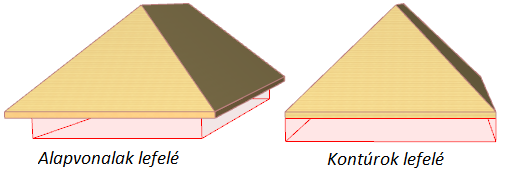

A homlokzatvonal magassága [terv 0,00-hoz viszonyítva] : Adja meg a referenciavonal magasságát az adott szint szintvonalától mérve - alapértelmezésben a hivatkozási szint a Terv 0,00 szintje. Szükség esetén a nyílra kattintva tudja módosítani a hivatkozási szintet.
Megjegyzés: A referenciaszintek a Lehetőség > Terv beállításai > Referenciaszintek menüsorban állíthatók be.
Tetőszerkezet: Kattintson az Egyszerű vagy a Réteges szerkezet ikonra a tető meghatározásához, majd válasszon egy jellemzőt, amely tükrözi a fal szerkezeti tulajdonságait:
•Egyszerű tető esetén: válassza ki az építőanyagot a legördülő menüből.

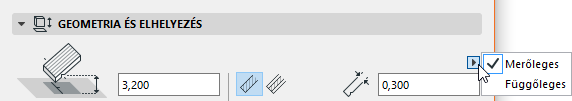

–Tetővastagság: Adja meg a tetőtábla vastagságát (vagy függőlegesen vagy vízszintesen mérendő a tetővel szemben). Kattintson a legördülő menü nyilára, és válassza ki a tetővastagság mérésének a módját.
Megjegyzés: A réteges fal vastagságát a Beállítás > Elem jellemzői > Réteges szerkezetek útvonalon beállított felületek együttes vastagsága adja meg. Ha összetett tetőt hoz létre, akkor a vastagság mező itt nem szerkeszthető.

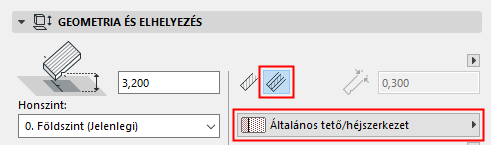

•Réteges tető esetén: válassza ki a réteges szerkezetet a legördülő menüből.
Megjegyzés: Ebben a legördülő menüben csak azok a réteges szerkezetek jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz tetőket. A réteges szerkezetek a Lehetőség > Elemattribútumok > Réteges szerkezetek útvonalon határozhatók meg.

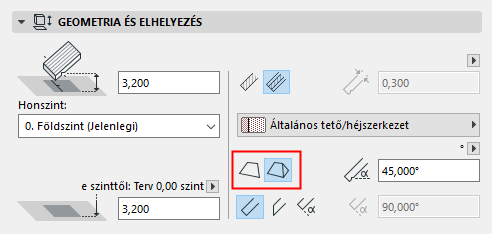

Tetőgeometria módszer: ha az alapértékeket a tető létrehozása előtt adja meg, válasszon az Egyszerű vagy Összetett tetőgeometria lehetőségek közül.
Ha az Összetett lehetőséget választja, akkor aktívvá válik a Tető beállítások Összetett geometria panele.
Lásd Tető Összetett geometria panele.
Tetőlejtés: Írja be a tető lejtését (dőlésszög).
Megjegyzés: A lejtés mértékegysége lehet fok, százalék vagy a 12 láb (amennyiben angolszász méretezést használ), illetve 12 hüvelyk a vízszintes szakaszon való emelkedés mértéke. Ezeket a lehetőségeket a tetőlejtés mező melletti ikonra kattintva lehet előhívni.
Ha a tetőbeállítások összetett tetőre vonatkoznak, akkor az itt beállított lejtési mértékegység használatos az egyes tetőszintek lejtésének a beállításakor is.
Lásd még Tető Összetett geometria panele.
A tető lejtési szöge jellemzően pozitív, de megadható negatív érték is, ilyenkor a tető „fordított” alakú lesz: a tetősík lefelé fog lejteni.
Élszög: Válasszon egy szöget (merőleges, függőleges, egyedi) valamennyi tetőél számára.
•Ha az egyénit választja, adja meg a kívánt szögértéket a jobboldali mezőben.

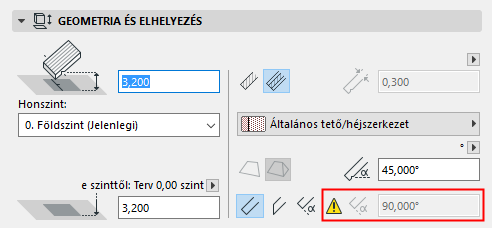

Megjegyzés: Beállíthat eltérő egyedi élszöget bármely különálló él(ek)hez. Ha ezt teszi, akkor egy sárga színű „egyedi” ikon jelenik meg a Tető beállítások panelen az éltípus beállítására szolgáló vezérlő mellett.
Lásd Tetőél vagy tetőáttörés testre szabása.
Tető Alaprajz és metszet panele
Alaprajzi megjelenítés
Megjelenítés ezen szinteken: itt választható ki az a módszer, amely a tető szintekhez való kapcsolódását meghatározza.
•Minden kapcsolódó szinten: A többszintes tető minden olyan szinten megjelenik és szerkeszthető, amelyen áthalad.
•Csak a honszinten: A teljes többszintes tető kontúrja csak a honszinten jelenik meg és lesz szerkeszthető.
•Minden szinten: A teljes tető körvonala látszódik (a vágatlan és felsőbb vonalbeállításokkal) a terv összes szintjén a tulajdonságaival együtt.
•Honszint, valamint egy szinttel feljebb, illetve lejjebb
•Egyedi: Ezt az opciót akkor válassza, ha a tetőt más egyéb szintekkel kombinálva is látni szeretné. A Megjelenítés ezen szinteken: Egyedi beállítások párbeszédablak akkor jelenik meg, ha különálló szintmegjelenítési beállításokat alkalmaz a tető körvonalára és kitöltésére.
További részleteket lásd Megjelenítés ezen szinteken.
Alaprajzi megjelenítés: Válasszon egy beállítást a tető alaprajzon való megjelenítésének meghatározásához.
•Vetület + metszősík fölötti részek: Az elem metszeti részét mutatja (pl. alaprajzi metszősíkon metszettként), plusz az elem metszősík feletti részét (pl. az elemnek azt a részét, ami az alaprajzi metszősík fölé esik).
•Vetület: megmutatja az elem 3D modelljének metszett részeit, plusz az el nem metszetteket (lefelé haladva).
•Csak az elmetszett rész: csak az elem elmetszett részeit mutatja úgy, ahogy az alaprajzi metszősík elmetszi őket.
Két további absztrakt megjelenítés is lehetséges:
•Mindent nézetvonallal: a teljes elem metszés nélküli körvonalai látszódnak. A vonaltípus a tető helyétől függően, az alaprajzi metszősíknak megfelelően változik:
-A teljes egészében a metszősík alatt lévő tetők teljes kontúrral, nézetvonalakkal jelennek meg.
-A teljes egészében a metszősík fölött lévő tetők teljes kontúrral, metszősík fölötti vonalakkal jelennek meg.
-A részben a metszősík alatt, részben a fölött lévő tetők teljes kontúrral, nézetvonalakkal jelennek meg.
•Mindent metszősík fölöttiként: a teljes elem vetített körvonalai látszódnak.
Vetület megjelenítése: Ez a kiugró ablak három lehetőséget tartalmaz. (Ezek csak akkor érhetők el, ha az Alaprajzi megjelenítés beállításnál valamelyik „Vetület” beállítást adták meg.)
•A szint tartományban: Válassza ki, hogy az elem hány szinten legyen látható (az aktuális szinten, plusz a megadott számú szinten felette és alatta).
Ezt a lehetőséget kiválasztva megadhatja a kívánt tartományt (azaz hány szinten legyen látható az elem felfelé és lefelé) az Alaprajzi vágósík beállításokon belül.
•Az abszolút alsó határ felett: Állítsa be a rögzített alsó határt (alapértelmezettként ez a terv 0,00 szintje), akkor az e fölötti elemek minden része látható lesz.
Ha ezt a lehetőséget választotta, akkor az Alaprajzi vágósík beállításokban állítsa be az ehhez az elemhez tartozó abszolút megjelenítési határt.
•Teljes elem: Az elem minden hozzá kapcsolódó szinten megjelenik.
A részleteket lásd: Alaprajzi metszősík beállítások párbeszédpanel.

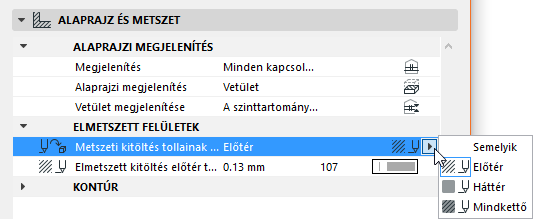

Metszeti felületek: Ebben a szakaszban adhatja meg a metszeti felületekhez a Metszet és az Alaprajz panelen megjelenő jellemzőket.
•Egyszerű tető esetén: Határozza meg a metszeti vonaltípust és tollat.
•Egyszerű vagy réteges tető esetén: Ha szükséges, felülírhatja az elemhez tartozó kitöltés előterének/hátterének a tollait (alapértelmezés szerint az Építőanyag panelen adhatók meg). Ehhez válassza az Előtér, Háttér vagy Mindkettő lehetőséget a Metszeti kitöltés tollainak felülírása legördülő menüben a mindenkori vezérlők eléréséhez.
Kontúr: Ezekkel a beállításokkal megadhatja azoknak az elemkontúroknak a vonaltípusait és tollszíneit, amelyek az Alaprajzi metszősík fölé (Metszősík fölötti) és/vagy alá (Metszősík alatti) esnek.
•A metszősík fölötti vonalak akkor jelennek meg, ha az Alaprajzi megjelenítés felbukkanó menüjében be van állítva a „Vetület + metszősík fölötti részek” vagy a „Mindent metszősík fölöttiként” lehetőség.
•A nézetvonalak akkor jelennek meg, ha az Alaprajzi megjelenítés felbukkanó menüjében be van állítva a „Vetület” vagy a „Mindent nézetvonallal” lehetőség.

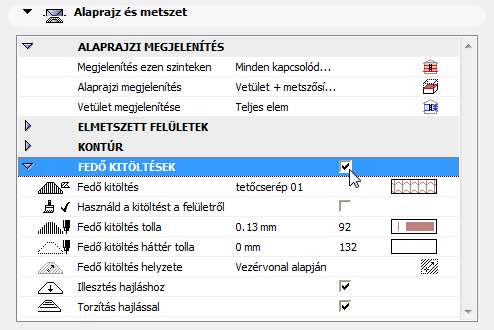

Fedő kitöltések: Ezt a jelölőnégyzetet aktiválva a kitöltés és tollak beállításai során az ide kiválasztott fedő kitöltést használja.
•Válasszon egy kitöltéstípust a felugró palettából.
Megjegyzés: Csak a Lehetőség > Elemattribútumok > Kitöltéstípusok párbeszédablakban Fedő kitöltések kategóriájú Kitöltésként definiált Kitöltések választhatók itt.

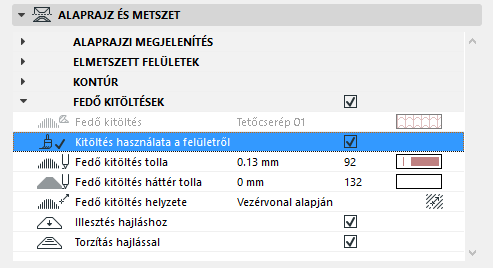

•Kitöltés használata a felületről: Ezt az opciót akkor aktiválja, ha a fedő kitöltéssel felül kívánja írni az elemre az Építőanyagok panelen vagy (ha be van kapcsolva a felülírás) a felső felület felülírásában beállított felső felületet (vektoros 3D-s kitöltés).
•Válasszon tollszínt a fedő kitöltési mintázat és a háttér számára.
Fedő kitöltés helyzete: Itt adható meg a fedő kitöltés iránya. Jelölje ki a vezérlőt, majd a fekete nyíllal megjeleníthető felugró menüből válassza ki a megfelelő irányultságot:
•Terv alapján: A kitöltés mintája a terv origójától indul és a mintának azok a részei fognak látszani, amelyek beleesnek a kitöltés számára körülhatárolt részbe. A kitöltés vezérvonalak ilyenkor nem jelennek meg.
•Vezérvonal alapján: Ezt az opciót kiválasztva amikor a tetőt az alaprajzon elhelyezi, a fedőkitöltésnél egy kitöltés vezérvonal fog megjelenni. Ennek a kiválasztásával és mozgatásával be tudja állítani a fedőkitöltés irányultságát. (Használja a mozgó paletta „Alárendelt elem áthelyezése” parancsát.)
Megjegyzés: A tető fedő kitöltései csak akkor jelennek meg az alaprajzon, ha az Alaprajzi megjelenítés opciókban a Mindent nézetvonallal aktiválva van, mivel ez a beállítás fogja a tető felső nézetét megjeleníteni.
Megjegyzés: A kitöltés vezérvonalak csak akkor látszanak, ha a Nézet > Megjelenítési lehetőségek a képernyőn > Kitöltés vezérvonalak beállítás engedélyezett. Győződjön meg arról, hogy az alábbiakban ábrázolt 3D vetítési jelölőnégyzet ki van kapcsolva.
További részleteket lásd Vektoros vagy Egyedi kitöltés minták helyzetének beállítása.
A következő beállítások csak a fenti „Vezérvonal alapján” lehetőség kiválasztása esetén érhetők el.
• Illesztés hajláshoz: ez az opció a kitöltést a tető referenciavonalához rendeli hozzá, és a 2D-s nézetben a kitöltés vezérvonalak nem jelennek meg.
•Torzítás hajlással (csak akkor érhető el, ha bejelölte az Illesztés hajláshoz jelölőnégyzetet): jelölje be ezt a jelölőnégyzetet a fedő kitöltés torzításához. Ez a hatás fokozza felülről nézve az alaprajzon a ferde tető keltette hatást.
Ez a panel a tető 3D-s kinézetét szabályozza.
Felületek felülírása: A három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet. Felülírhatja a tető felső és alsó felületét és/vagy a tető összes élét.
Lásd még: Felületek felülírása a Felületfestés opcióval.
Megjegyzés: A felső felület felülírása, amennyiben vektoros kitöltés, alkalmazható fedőkitöltésként is a tetőn (a „Kitöltés használata a felületről” négyzet aktiválásával az Alaprajz és metszet panelen a Tető beállításokban).
Ha ezen felül a fedő kitöltés egyedileg beállított kitöltési origóval rendelkezik (pl. a Vezérvonal alapján opció), a kitöltés irányultságát a 3D-s modell is tükrözi.
Réteges tetőnél a „felső” felület a Réteges szerkezet beállításainál a réteges szerkezet listán elsőként szereplő réteg.
Kattintson a lánc ikonra, hogy az utolsóként kiválasztott felületet az elem valamennyi alkotóeleméhez rendelje. A lánc ikont kikapcsolva az elem valamennyi felületéhez az eredetileg beállított felületeket állítja vissza.
Megjegyzés: A lánc ikon olyankor áll rendelkezésre, ha az összes felület használ felülírást.
Ha testre szabta a tető bármelyik élfelületét vagy felső/alsó felületét (az Egyedi élbeállítások vagy az Egyedi síkbeállítások párbeszédpanelen), akkor sárga színű „egyedi” ikon jelenik meg a Tető beállítások panelen a felületbeállító vezérlő mellett, jelezve, hogy egy vagy több élfelületek megváltozott az általános beállításokhoz képest.
Lásd Tetőél vagy tetőáttörés testre szabása. Lásd még Tetősík testre szabása.
Egyéni textúraigazítás: Ez az üzenet azt jelzi, hogy az aktuálisan kijelölt (és a tervben már elhelyezett) tető egyedi 3D textúrát kapott. Ilyenkor a Textúra visszaállítás gomb is aktív. Erre kattintva a tető eredeti textúrája visszaállítható.
További részleteket lásd 3D textúra illesztés.
Vágótest: ezzel a vezérlővel meghatározhatja a Tető vágótestének a geometriáját. A vágótest az itt megadott geometriának megfelelően metszi el az egyéb elemeket, amikor egy másik elemet vág le az adott tetővel.
Megjegyzés: a vágótestek munka közbeni megjelenítéséhez (csak a 3D ablakban), válassza a Vágótestek parancsot a Nézet > Megjelenítési lehetőségek a képernyőn menüben.
További részleteket lásd Elemek vágása tetővel vagy héjszerkezettel.
Tető Összetett geometria panele
Ez a panel csak akkor aktív, ha az Összetett tetőt választott vagy ha a Tető alapbeállításainál (Geometria és elhelyezés panel) az Összetett geometria módszert választotta.
Tetőszintek: ezekkel a vezérlőkkel egy vagy több szintet adhat hozzá egy összetett tetőhöz.
Alapértelmezés szerint az összetett tető egy szinttel rendelkezik.

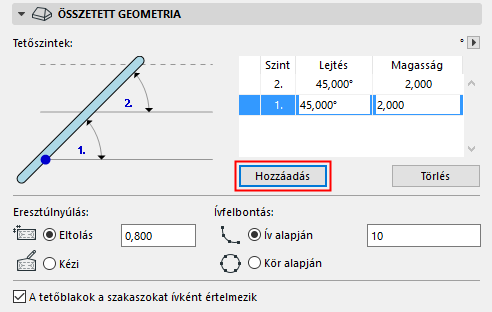

További tetőszint hozzáadásához kattintson a Hozzáadás gombra.
•A táblázatban szükség szerint módosíthatja a tetőszintek lejtését.
•A Magasság arra a pontra utal, amelyen az új szint kezdődik:
•Eltolás: adja meg az eresz alap poligontól való kinyúlásának a távolságát. Ez az érték a tető egészére érvényes.
Ezt az értéket bármely adott tetősíkra beállíthatja a Tetősík testre szabása párbeszédpanelen.
Lásd Tetősík testre szabása.

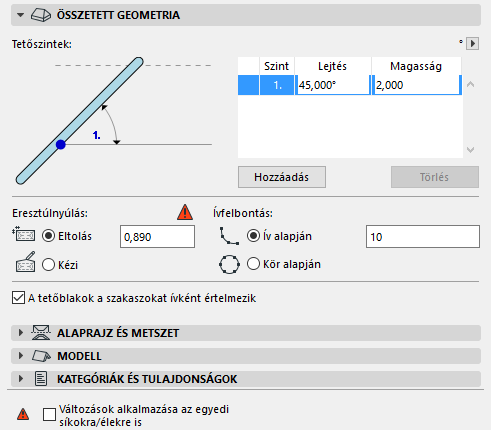

Ebben az esetben a (tető egészére alkalmazott) tetőbeállítások értéke nem változik meg, de egy sárga „Egyedi” ikon jelenik meg az Eresztúlnyúlás vezérlő mellett a Tetőbeállításoknál, jelezve, hogy az eresztúlnyúlás értéke egy vagy több tetősík esetén eltér az alapértelmezettől.
Ha később megváltoztatja az Eresztúlnyúlás „eltolás” értékét a tetőbeállításoknál, akkor a sárga „egyedi” ikon pirosra változik. Ez azt jelenti, hogy a tető eresztúlnyúlása megváltozik: kívánja a módosítást az egyedi túlnyúlású síkokra is alkalmazni? Ha igen, akkor jelölje be a jelölőnégyzetet a Tető beállítások panel alján (Változások alkalmazása az egyedi síkokra/élekre is). Ha nem jelöli be, akkor az egyedi ereszeltolások nem változnak a beállítotthoz képest.
•Kézi: a túlnyúlási érték vezérlő „Kézi” beállításra vált, ha grafikusan szerkeszti a tetőkontúrt.
Lásd A tető kontúrjának szerkesztése.
A kézi szerkesztéseket bármikor visszavonhatja az „Eltolás” gombra történő kattintással, és az eresztúlnyúlás állandó értékének a megadásával.
Válasszon egy beállítást a tetőn található íves síkok szegmenseinek a felosztásához.
•Ív alapján: a megadott számú szegmensre osztja fel az íves síko(ka)t.
•Kör alapján: a megadott számú szegmensre oszt fel egy teljes kört, és alkalmazza a geometriát a tetőn található íves sík(ok)ra.
A tető egyes síkjaira beállított ívfelbontás testre szabható.
Lásd még: Tetősík testre szabása.
Lásd Torony hozzáadása a tetőhöz.
A tetőablakok a szakaszokat ívként értelmezik: ha egy ívelt alapvonalat tartalmazó tetősík geometriája megváltozik, az ARCHICAD kétféleképpen korrigálhatja a síkon található tetőablakokat:
•Tetőablak elhelyezése ívelt felülethez hasonlóan: ez az alapértelmezett beállítás; a jelölőnégyzet be van jelölve a Tető beállítások Összetett geometria panelén. A tetőablak geometria úgy van beállítva, hogy zökkenőmentesen igazodjon egy ívelt felülethez.
•Tetőablak elhelyezése sík felülethez hasonlóan: ha eltávolítja a jelölőnégyzetből a jelölést, az ARCHICAD úgy korrigálja a tetőablak geometriáját, hogy lehetővé tegye a Tető síkjába történő sík beilleszkedését.
Lásd még: Tetőablak pozicionálása íves tetősíkra.
