Megújult Gerenda és Oszlop eszköz
Az ARCHICAD 23 nagy előrelépést jelent a gerendákkal és oszlopokkal kapcsolatos tervezési szabadság felé. Az új gerenda- és oszloptervező funkciók fejlett tervezést biztosítanak a vasbeton, acél, fagerenda és réteges szerkezetek geometriája, adatkezelése és dokumentációja terén.
A gerendák és az oszlopok mostantól hierarchikus elemek, amelyek egy vagy több alárendelt elemből (szakaszból) állnak, és egyetlen tengely mentén vannak elhelyezve. A szakaszok lehetnek téglalap alakú, kör alakú vagy egyedi profilok, lineáris kihúzással vagy keskenyedéssel.

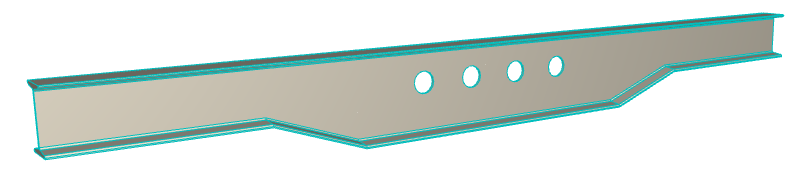

Több keskenyedő és kihúzott szakaszból álló gerenda
Megjegyzés: Ahhoz, hogy Ön az ARCHICAD 23-ban bevezetett, továbbfejlesztett Gerenda/Oszlop funkció készletet használni tudja, szükséges meggyőződnie arról, hogy nem alkalmazza a korábbi verziókból örökölt összemetsződési opciót, amely az ARCHICAD 16 és annál korábbi tervek verzióváltása során jellemzően bekapcsolt állapotban van. (Nyissa meg a Lehetőség > Terv beállításai > Örökölt beállítások... menüpontot, és ellenőrizze, hogy a „Korábbi összemetszési és felületábrázolási mód” jelölőnégyzet ki van kapcsolva.)
Új elemszintű modellezési jellemzők
