Az aktív modellablakban alkalmazott arány beállításához hajtsa végre a következő lépések egyikét:
•Nyissa meg a Lépték legördülő menüt az ablak alján található Gyors lehetőségek eszköztárban
•Használja a Dokumentálás > Alaprajzi lépték beállítása parancsot (a parancs az ablaktól függően eltérhet)
Válasszon egy szabványos léptéket a legördülő listában, vagy válassza az Egyéni lépték lehetőséget, és adja meg az értéket.
A léptékeket a program a Nézet beállítások részeként menti.
A Lehetőség > Terv beállításai > Rajzi egységek alatt megadott Hosszmérték beállítástól függően a méretarányok a metrikus vagy az amerikai szabvány szerint jelennek meg.
Amennyiben azt szeretné, hogy a nagyított nézet megfeleljen az aktuális lépték nézetének, a lépték beállítása után válassza a Nézet > Nagyítás > Lépték szerint parancsot.
A Lépték szerint opció a 100 %-kal egyenértékű.
Egyes GDL könyvtári elemek 2D jelképei beállíthatók úgy, hogy érzékenyek legyenek az aktuális léptékre: a jelkép az aktuális léptéktől függően változik.
Elemek modellmérete és papírmérete
A Modell méretes elemek méretezése a terv léptékének a módosításakor a modellel együtt változik. Ilyen modell méretes elem az összes szerkezeti elem, mint pl. a fal, tárgy, födém stb.
A papír méretű elemek a nyomtatásban és a képernyőn is mindig azonos méretűek, függetlenül az aktuális léptéktől. Azokhoz az elemekhez, amelyek mérete a léptéknek megfelelően változik, mint például a méretezések és nyílhegyek, állandó méretet lehet rendelni képpontban vagy milliméterben.
Modell- és papírméret ugyanaz: A következő elemek lehetnek modellméretűek (alaprajzzal léptékezve) vagy papírméretűek (léptékfüggetlenek):
•Szöveg eszközzel készült szövegek: Válasszon: modell- vagy papírméretet.
Lásd Szöveg eszköz beállítások.
•Szaggatott és szimbolikus vonaltípusok: Válasszon modell- vagy papírméretet.
Lásd Vonaltípusok párbeszédablak.
•Vektoros, egyedi vagy kép kitöltések: Válasszon modell- vagy papírméretet.
Lásd Kép kitöltés létrehozása és módosítása.
Külön nyomtatási lépték beállítása 2D dokumentumhoz
A Lépték beállítások a 2D-s rajz nyomtatása és 2D-s dokumentum rajzolása párbeszédpanelekben (Fájl menü) lehetővé teszik az egyedi nyomtatás megadását minden alkalommal, amikor alaprajzról vagy más 2D ablakból nyomtat.
A Szövegek és Jelek lehetőségek révén meghatározhatja, hogy a program a nyomtatás léptékének változásakor kicsinyítse vagy nagyítsa-e a szövegeket és a jeleket is, vagy tartsa meg őket állandó (papír) méretűként.
Lásd még: 2D-s rajz nyomtatása és 2D-s dokumentum rajzolása.
Rajzlépték

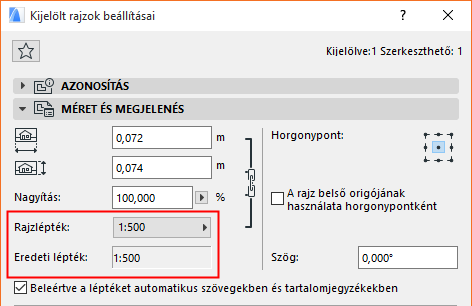

Az ARCHICAD nézeteken alapuló rajzokhoz Rajz lépték tartozik. Alapértelmezés szerint ez a Rajz lépték ugyanaz, mint az Eredeti lépték (a rajz Forrás nézetének a léptéke), azonban a Rajz lépték akár testre is szabható a Rajz beállításai párbeszédablakban.
Lásd Rajz beállításai.
A Rajzlépték testre szabása a rajzon belüli tárgyak léptékére nincs hatással; ez a rajz grafikai átméretezésének felel meg, hasonlóan, mint a másológépek dokumentum-nagyítási funkciójánál.
