Zastosuj jedną z metod ręcznych jeśli obrys Strefy nie jest wyraźnie otoczony elementami (np. podczas rozplanowywania przestrzeni).

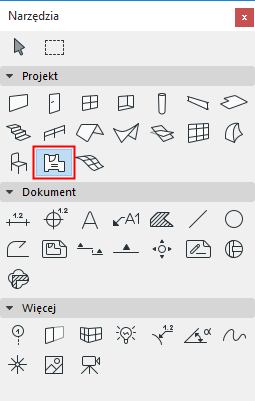

1.Uaktywnij narzędzie Strefa.
2.W Palecie Info, wybierz ręczną metodę tworzenia: Polilinia, Prostokąt lub Obrócony Prostokąt
3.Na rzucie lub w oknie 3D narysuj obrys strefy.
4.Będziesz mógł wówczas wskazać kliknięciem kursora w kształcie młotka położenie Metryczki strefy. (Metryczka strefy nie musi znajdować się wewnątrz wieloboku Strefy.)
Zobacz także Edytuj wielokąt strefy.
Zobacz Automatyczne rozpoznanie budowania strefy.
Uwaga: Słupy nie mogą służyć do ustanawiania granicy strefy. Można jednak zdecydować, czy obszar, na którym znajduje się słup, powinien zostać uwzględniony podczas obliczania powierzchni i objętości strefy.
Zobacz także Odniesienie do stref.
Automatyczne rozpoznanie budowania strefy
Większość stref otoczona jest ścianami, a jedynymi otworami w strefach są drzwi i okna. W tej sytuacji, najprostszym sposobem na utworzenie strefy jest jedna z metod automatycznego rozpoznawania: Według wewnętrznej krawędzi lub Linia odniesienia.
1.Uaktywnij narzędzie Strefa.
2.W Palecie Info wybierz metodę Według wewnętrznej krawędzi lub Linia odniesienia.
•Metoda Według wewnętrznej krawędzi: ARCHICAD określa obszar strefy poprzez wewnętrzne krawędzie ściany.

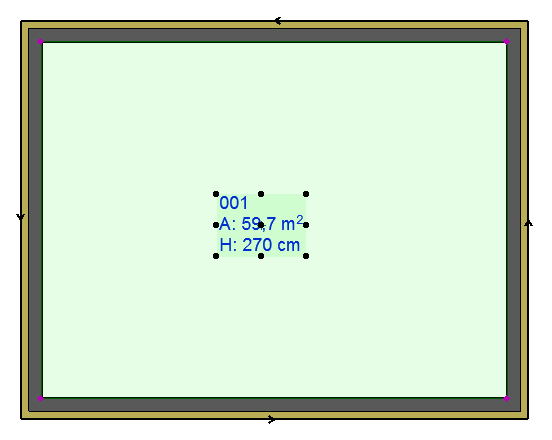

Strefa utworzona metodą Według wewnętrznej krawędzi
•Metoda Linii odniesienia: ARCHICAD uwzględnia linie odniesienia ścian jako granice strefy. Opcja niedostępna dla ścian pochyłych lub złożonych.
Uwaga: Aby ustawić Reprezentację na rzucie utworzonej strefy za pomocą metody linii odniesienia, należy skorzystać z opcji Brutto lub netto w Ustawieniach strefy. Obszar strefy pozostaje niezmieniony, jedynie wielobok będzie wyświetlany inaczej.

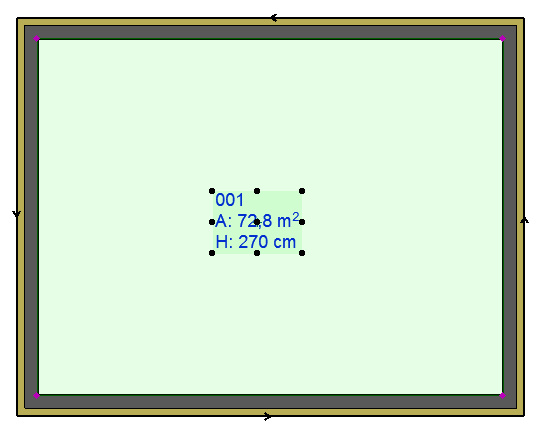

Strefa utworzona za pomocą linii odniesienia
3.W oknie Rzutu lub oknie 3D kliknij w obrębie zamkniętego wieloboku składającego się ze ścian i/lub przegród strukturalnych.
4.Będziesz mógł wówczas wskazać kliknięciem kursora w kształcie młotka położenie Metryczki strefy. (Metryczka strefy nie musi znajdować się wewnątrz wieloboku Strefy.)
Zobacz “Wielokąt strefy” w Panel Nazwa i położenie (narzędzie Strefa).
Wyklucz ścianę jako granicę strefy
Domyślnie, parametr Odniesienie do stref, znajdujący się w panelu Model okna dialogowego Ustawień ściany, jest określony jako "Granica strefy".
Oznacza to, że wszystkie ściany tworzące zamkniętą przestrzeń zostaną domyślnie uznane za granice strefy.
Aby wykluczyć ścianę z tej granicy, po prostu zmień parametr Odniesienie do stref na Brak.
Zobacz także Odniesienie do stref.

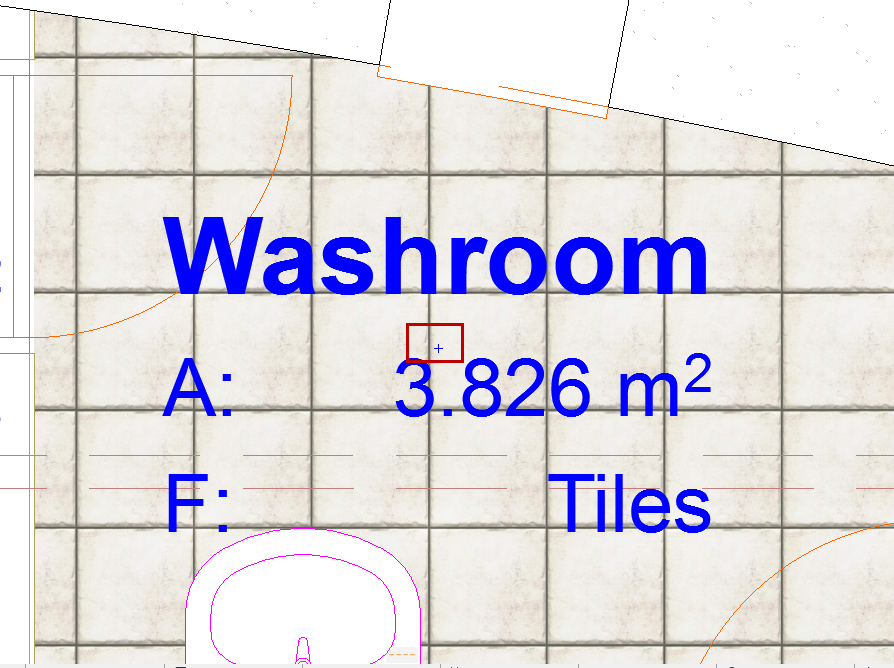

Jeżeli wstawisz Metryczkę strefy po uprzednim wybraniu jednej z metod automatycznego rozpoznawania, wewnątrz Strefy, w miejscu, które wskazano jako pierwsze przy rysowaniu jej powierzchni, pojawi się krzyżyk. Krzyżyk ten jest punktem odniesienia Strefy.
Punkt ten jest wykorzystywany przy rozpoznawaniu granicy strefy podczas późniejszych aktualizacji.
Użyj znanych poleceń z palety pomocniczej do edycji wielokąta strefy.
Zobacz Zmiana Geometrii Wieloboków i Łańcuchów elementów, oraz Rozsuń wszystkie krawędzie.
Przesuń krawędź - zachowaj pole
Użyj tego polecenia z palety pomocniczej, aby odsunąć klikniętą krawędź w taki sposób, aby wyjściowa powierzchnia Strefy się nie zmieniła. Jest to przydatne podczas rozplanowywania przestrzeni na podstawie określonych obszarów.

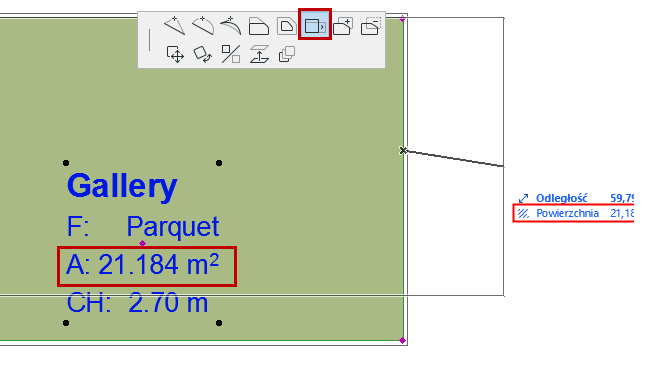

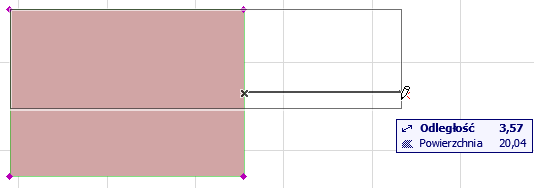

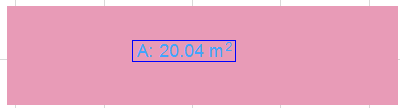

W tym przykładzie, odsuwasz prawą stronę strefy - kształt zostaje automatycznie zablokowany, aby powierzchnia nie uległa zmianie (jak widziano we współrzędnych podręcznych):
Ręcznie utwórz obrys strefy

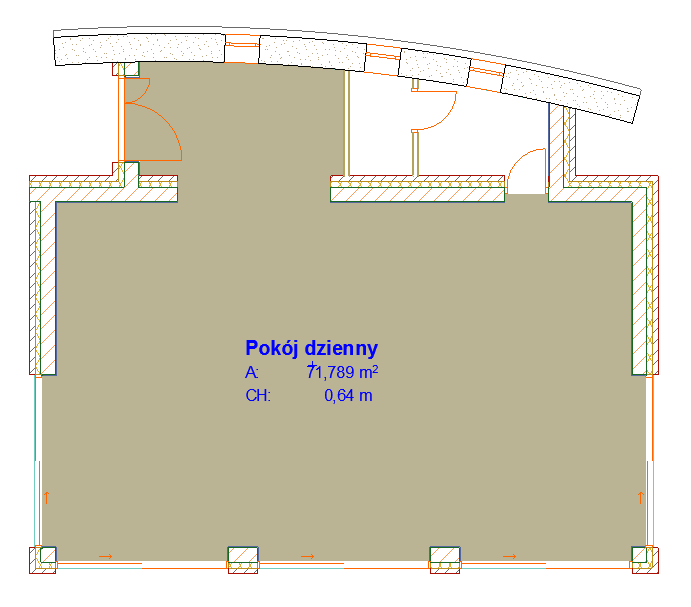

Jeżeli Strefa nie jest w pełni ograniczona, ARCHICAD będzie kontynuował definiowanie wieloboku strefy poza obszar, który chciałeś określić jako Strefę. W tym przypadku, rezultat może nie być zgodny z oczekiwanym.
Aby rozwiązać ten problem, należy:
•użyć metody ręcznej konstrukcji
•wstawienie drzwi w pusty otwór w ścianie, mających tę samą wysokość co Ściana - ściana nie jest pokazana w 2D, ale pełni rolę Granicy strefy.

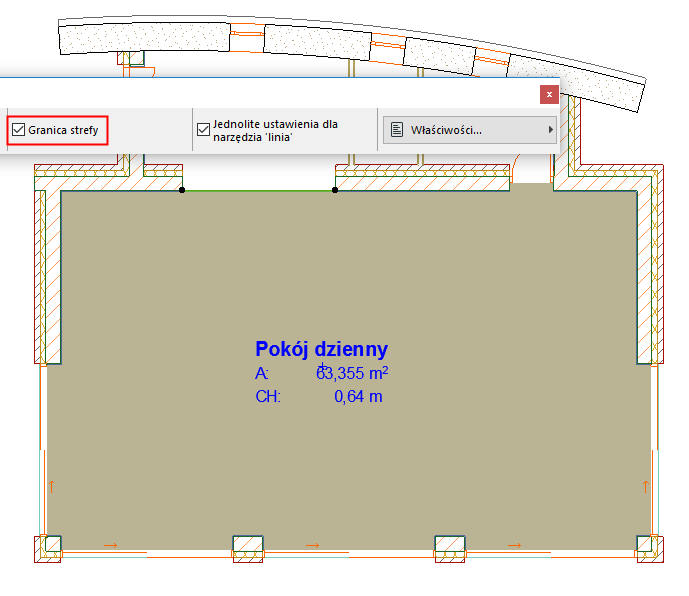

•narysuj linię, łuk lub krzywą, która będzie służyć jako granica strefy: zaznacz pole Granica strefy w Ustawieniach.
Jeżeli żądana strefa będzie obejmować również wolno stojące elementy konstrukcyjne, podczas wstawiania metryczki strefy może pojawić się komunikat ostrzegający. Należy wtedy kliknąć bliżej przyszłej granicy strefy. Wówczas strefa zostanie utworzona poprawnie.
