Jak zapewnić, aby elementy nachodziły na siebie w celu zapewnienia najlepszego czyszczenia
Zastosuj następujące techniki i funkcje, aby upewnić się, że elementy będą odpowiednio na siebie nachodziły.
Skonfiguruj rdzeń ściany/stropu jako linię/płaszczyznę odniesienia
Wstaw płaszczyznę odniesienia Stropu na górze rdzenia.
Wstaw linię odniesienia Ściany wzdłuż rdzenia ściany (na zewnątrz lub wewnątrz).
Można przypisać płaszczyznę odniesienia Stropu lub linię odniesienia Ściany, aby przebiegała wzdłuż rdzenia elementu, nie tylko wzdłuż powierzchni.
W ten sposób, podczas edycji Ściany lub Stropu (np. dodawania warstw lub zmian grubości) łączenia rdzenia ściany/stropu pozostaną niezmienione, a położenie elementów względem linii odniesienia również pozostanie takie same.
Płaszczyzna odniesienia stropów
Powiąż poziom wzniesienia góry ściany/słupa/strefy z kondygnacją powyżej
Można powiązać wzniesienie góry Ściany/Słupa oraz Strefy z kondygnacją. Dzięki tej funkcji elementy zostaną prawidłowo przyłączone do struktury lub sufitu znajdującego się powyżej, nawet jeśli później dokonasz edycji wysokości kondygnacji.
Zobacz Skonfiguruj wzniesienie góry dla Ściany, Słupa, Strefy lub Schodów.
Wyrównaj elementy do stropów

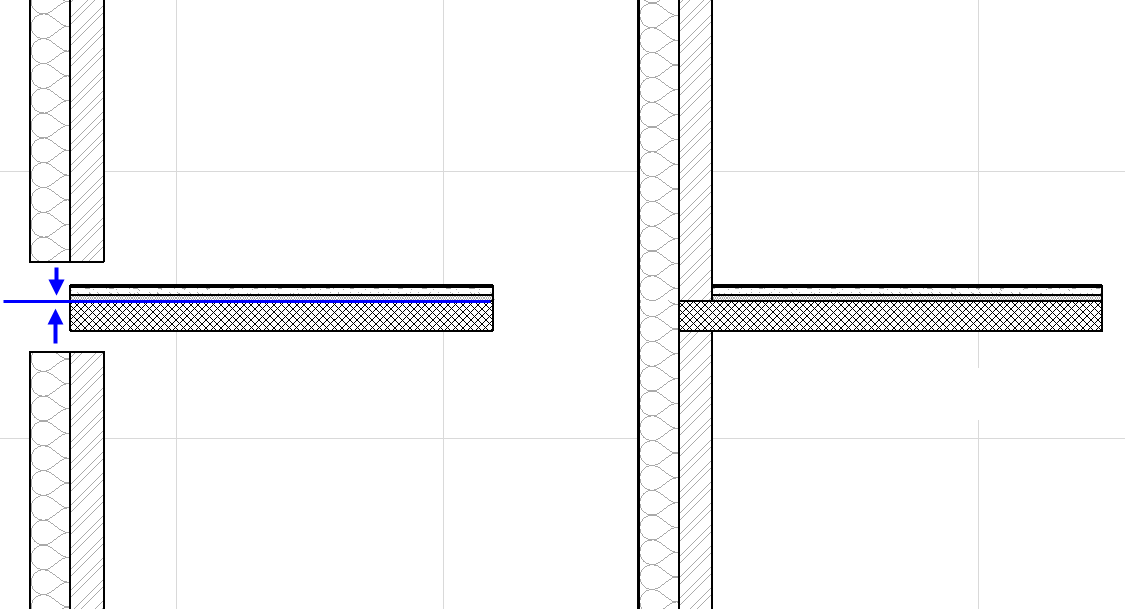

Dzięki tej funkcji (Edycja> Zmiana geometrii > Wyrównaj elementy do stropów) można łatwo dostosować elementy (Ściany, Słupy lub poziome Belki) do poszczególnych poziomów jednego lub kilku Stropów znajdujących się powyżej lub poniżej.
Załóżmy, że przenosisz plik ARCHICADa ze starszej wersji, w którym podstawa Ściany została wstawiona na górze Stropu. Od wersji ARCHICAD 17, Ściany mogą wychodzić poza poziom wykończenia Stropu do jego rdzenia. Aby przyspieszyć ten proces, należy zaznaczyć kilka Ścian i użyć polecenia Wyrównaj elementy do stropów, aby rozszerzyć je do rdzenia Stropu za jednym kliknięciem myszy.
Zobacz Wyrównaj elementy do stropów.
Przecięcia zostaną oczyszczone, pod warunkiem, że Materiały budowlane zostały spójnie dobrane. Element (lub warstwa) zbudowana z Materiału budowlanego o wyższym priorytecie dotnie element o niższym priorytecie.
Uwaga: Jeśli Drzwi/Okno połączone jest z dołem Ściany, polecenie Wyrównaj elementy do stropów ponownie obliczy przesunięcie, aby zachować położenie otworu.
Wstaw drzwi/okna na kondygnacji
Podczas wstawiania nowych Drzwi/Okien, najlepiej jest je wstawić na poziomie Kondygnacji a nie podstawie ściany, aby ich położenie nie uległo zmianie.
Jednak, jeśli Drzwi/Okno połączone jest z dołem Ściany, polecenie Wyrównaj elementy do stropów ponownie obliczy przesunięcie, aby zachować położenie otworu.
Pomoc kursora
Podczas pracy z elementami warstwowymi, kursor może przyczepiać się do każdej warstwy i komponentu we wszystkich widokach modelu. W ten sposób będziesz miał pewność, że ustawiasz elementy prawidłowo w rdzeniu i innych elementach.
