Ustawienia narzędzia Słup: Podgląd i położenie

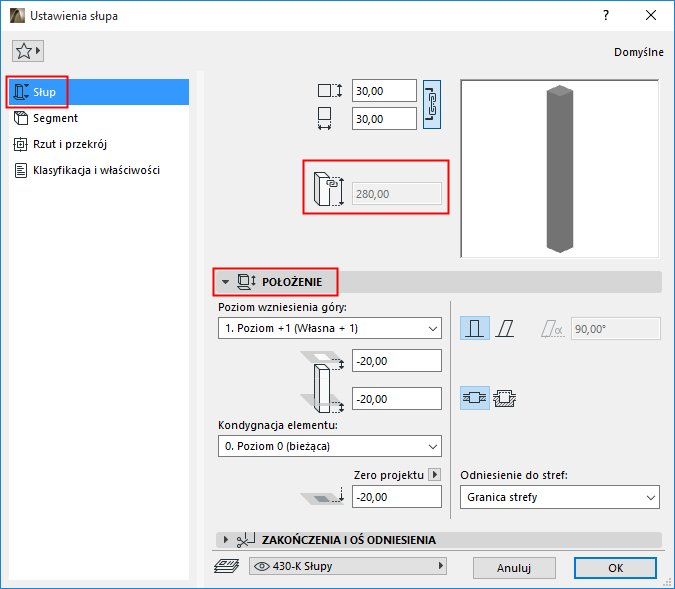

Okno dialogowe ustawień słupa podzielone jest na cztery strony.
Część o nazwie Podgląd pozostaje widoczna na wszystkich czterech stronach i odzwierciedla zmiany ustawień.
Można przełączać strony za pomocą struktury hierarchicznej znajdującej się po lewej stronie:
Dla prostego (jednoodcinkowego) słupa należy wprowadzić wymiary poziome i pionowe słupa.
Uwaga: Dla słupów o przekroju prostokątnym należy użyć ikony łańcucha, aby ograniczyć je do tej samej wartości.
Dla słupa okrągłego wpisz średnicę rdzenia.
Pokazuje całkowitą wysokość słupa.
•W przypadku niepołączonego słupa, w tym miejscu można określić jego wysokość.
•W przypadku słupa o wzniesieniu góry powiązanej: nie ma możliwości edycji tego pola. Wysokość słupa zależy od ustawień skonfigurowanych w panelu Położenie poniżej.
Domyślnie:
•Poziom wzniesienia góry jest powiązany z kondygnacją powyżej
•Bieżącą kondygnacją jest kondygnacja macierzysta.
Za pomocą tej opcji można:
•Powiązać wzniesienie góry słupa z kondygnacją macierzystą (Kondygnacja+1, Kondygnacja+2 itp.)
Jeśli później zmienisz położenie i wzniesienie kondygnacji w projekcie, wzniesienie powiązanych słupów zmieni się automatycznie.
•Wybierz opcję Brak powiązania, aby utworzyć słup o stałej wysokości. Określ wysokość słupa w polu wysokości powyżej.
Odsunięcie od poziomu wzniesienia góry
Można odsunąć poziom wzniesienia słupa od poziomu wzniesienia góry.
•Wartość odsunięcia może być dodatnia, ujemna lub zerowa.
•Pole odsunięcia nie będzie dostępne jeśli dla Słupa nie określono powiązania wzniesienia góry.
Można również odsunąć dół słupa od kondygnacji macierzystej, w dowolnym kierunku.
•Na wysokość słupa (jak pokazano w podglądzie ustawień słupa) ma wpływ górne i dolne odsunięcie, jeśli istnieją.
Kondygnacja elementu
Zobacz Kondygnacja Macierzysta.
Wzniesienie dołu [do Poziomu odniesienia]:
Oblicza bieżące wzniesienie linii odniesienia słupa, mierzone od poziomu odniesienia (domyślnie poziomem odniesienia jest Zero projektu).
Kliknij przycisk ze strzałką aby zmienić Poziom Odniesienia.
Uwaga: Poziomy Odniesienia definiuje się w oknie Opcje > Preferencje Projektu > Poziomy odniesienia.
Szczegóły - zobacz Preferencje poziomów odniesienia.
Uwaga: To wartość obliczona, nie łącze. Jeśli zmienisz poziom odniesienia, Słup pozostanie w tym samym miejscu.
Kąt nachylenia słupa
Zobacz Utwórz Pochyły Słup.
Metoda obudowania
Zobacz Słupy i Ściany warstwowe: Obudowane lub nieobudowane.
Zobacz następujące tematy:
