Wybierz metodę geometrii Jednopołaciowy lub Wielopołaciowy, aby utworzyć dach.
Podobnie, jak w przypadku innych elementów konstrukcyjnych, podstawowa struktura Dachu wywodzi się z materiałów budowlanych określonych w Ustawieniach Narzędzia Dach.
Dach wielopołaciowy jest jednym elementem mimo że zawiera kilka płaszczyzn. Po dokonaniu edycji jednej z tych połaci, pozostałe zostaną automatycznie dostosowane do nowej geometrii. Można edytować każdą płaszczyznę osobno, zmieniając nachylenie lub wykończenie odpowiednio do potrzeb. Dach wielopołaciowy może posiadać więcej niż jeden poziom, jednak taki dach zawsze pozostanie pojedynczym elementem w ARCHICADzie, nawet po edycji jego komponentów.
Dach wielopołaciowy można rozbić na dachy jednopołaciowe: zaznacz Dach wielopołaciowy i zastosuj polecenie Edycja > Zmień geometrię > Rozbij na pojedyncze połacie lub Projekt > Dodatki do dachów > Rozbij na pojedyncze połacie.
Łączenie dachów z innymi elementami
Informacje na temat przecięć (połączeń) elementów konstrukcyjnych, również Dachów:
Zobacz Przecięcia elementów, oraz Złącz elementy: Dachy, Powłoki, Kształty.
Dachy w ARCHICADzie (wraz z Powłokami) mogą służyć jako elementy docinające: polecenie Połącz umożliwia wykorzystanie dachów do docięcia innych elementów konstrukcyjnych, które później zostaną dołączone do tych elementów, nawet jeśli będą później poddane edycji.
Polecenie Połącz pozwala przyciąć kilka oddzielnych elementów dachu ze sobą, łącząc je w bardziej złożoną strukturę.
Zobacz Przytnij elementy do dachu/powłoki.
Linia odniesienia dachu
Wartość wzniesienia dachu jest określana wzniesieniem linii odniesienia dachu lub wieloboku odniesienia, poziomą linią definiowaną w trakcie tworzenia dachu, która nie podlega drukowaniu (jest elementem ekranowym). Wielobok odniesienia lub linię odniesienia dachu można edytować, aby graficznie zmienić geometrię dachu, co jest szczególnie skuteczne w przypadku dachów wielopołaciowych.
W oknie 3D, linie odniesienia wyświetlane są w określonym kolorze aby ułatwić edycję. Kolor ten można zmienić za pomocą ustawienia (“Linie odniesienia w 3D”) w menu Opcje > Środowisko pracy > Zaznaczanie i info o elemencie.
Zazwyczaj linia odniesienia dachu powinna się nakładać z linią odniesienia ściany lub krawędzią stropu.
Uwaga: Można ukryć wszystkie linie odniesienia na rzucie poprzez wyłączenie opcji Linie odniesienia Dachów w menu Widok > Opcje wyświetlania.
Wzniesienie linii odniesienia pokazane jest w palecie info dachu.
Jest to ta sama wartość co Odsunięcie linii odniesienia dachu względem Kondygnacji macierzystej w Ustawieniach dachu.
Nachylenie dachu
Nachylenie dachu mierzone jest od linii odniesienia.
Wartość nachylenia dachu jest również wyświetlona w palecie Info.
Zobacz także Zmień nachylenie dachu.
Parametry dachu należy skonfigurować za pomocą okna Ustawienia Dachu.
Użyj opcji Płaszczyzna cięcia dla rzutu oraz właściwości rzutowania belek by określić, które fragmenty wstawionego dachu będą wyświetlane i w jaki sposób.
Zobacz Płaszczyzna Cięcia dla Rzutu (Ustawienia globalne).
Domyślny sposób wyświetlania dachów to “Rzut i Pozawidokowe”.
Więcej szczegółów dotyczących wyświetlania dachów na Rzucie, patrz Widok elementów na rzucie i w przekroju.
Rozpoczynając od wersji ARCHICADa 15, wszystkie Dachy będą wyświetlane na rzucie jako rzeczywisty widok 3D, pokazujący wszystkie widoczne kontury - w tym np. krawędź otworu w płaszczyźnie nachylonego dachu - tak jak pokazano poniżej.
Aby wyświetlić Dachy jednopołaciowe w takiej postaci jak w ARCHICADzie 14 i wcześniejszych wersjach - czyli w trybie Symbolu z górną powierzchnią - można włączyć tę opcję w ramach Preferencji Projektu: przejdź do menu Opcje > Preferencje Projektu > Wcześniejszy i wybierz “Symbol” jako preferowany tryb widoku. Będzie to miało wpływ na dachy jednopołaciowe wraz ze wszystkimi świetlikami, jakie zawierają.
|
|
|
|

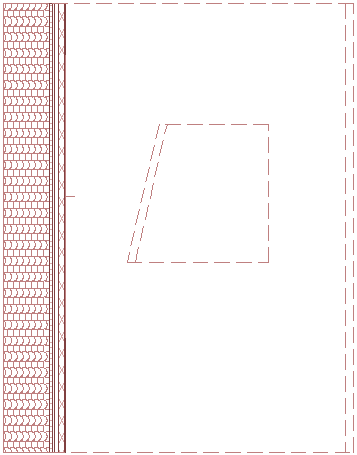

Wszystkie widoczne kontury |

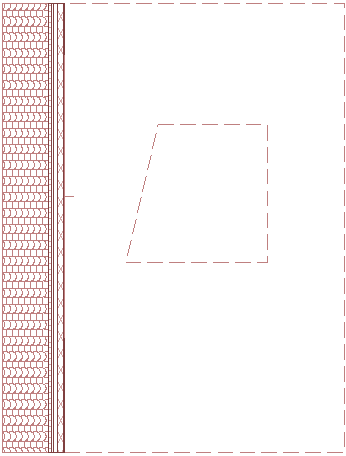

Tylko górna powierzchnia |
Ustaw nowe elementy na powierzchni dachu
Funkcja Grawitacja pomaga wstawiać Ściany, Słupy, Belki i Obiekty na wysokości określonej w stosunku do wzniesienia Dachu.
Zobacz Grawitacja.
Utwórz dach warstwowy
ARCHICAD pozwala na wstawianie dachów warstwowych oraz dostosowywanie ich struktury.
Szczegóły - zobacz Struktury warstwowe oraz Przypisywanie Struktur Warstwowych Ścianom, Stropom, Dachom lub Powłokom
(Pamiętaj, że ustawienia opcji Częściowe wyświetlanie struktury będą oddziaływały na dachy warstwowe.)
Zobacz Wyświetlanie struktury.

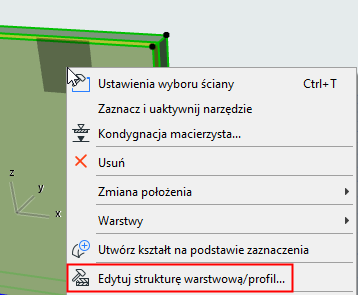

Można również dokonać edycji wybranej struktury warstwowej umożliwiając dostęp do ustawień z menu kontekstowego:
Jeżeli dach ma strukturę warstwową, jego grubość jest definiowana w oknie Opcje > Atrybuty Elementów > Struktury warstwowe i równa się sumie grubości wszystkich warstw struktury.
W przypadku Dachu warstwowego, powierzchnia 'zewnętrzna;' jest pierwszą warstwą ściany przedstawioną w zestawieniu w Ustawieniach elementów warstwowych.
