Skorzystaj z polecenia Plik > Współdziałanie > Łącz i w oknie przeglądarki komputera wybierz odpowiedni plik DWG lub DXF.

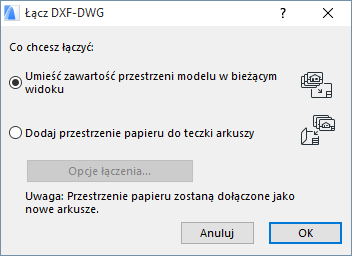

Kliknij Otwórz. Zostanie wyświetlone okno Łącz DXF-DWG.
Ogólne informacje dotyczące DXF/DWG, zobacz także Praca z plikami w formacie DWG/DXF.
Dostępne będą dwie możliwości działania. Plik DXF-DWG może zawierać dane zarówno w Przestrzeni modelu jaki w Przestrzeni papieru, podobnie projekt ARCHICADa składa się z Widoków Modelu i teczki arkuszy. Należy zatem wybrać, gdzie ma zostać umieszczona zawartość łączonego pliku.
•Umieść zawartość przestrzeni modelu w bieżącym Widoku: w pliku projektu umieszczone zostaną dane z Przestrzeni modelu pliku DXF-DWG. Gdy łączona jest zawartość Przestrzeni modelu, generowany jest "Widok z góry" elementów znajdujących się w pliku DWG-DXF, a następnie widok ten umieszczany jest na rzucie projektu ARCHICADa w postacie elementów 2D.
Szczegóły - zobacz Okno dialogowe Łącz Przestrzeń Modelu DXF-DWG.
•Dodaj Przestrzenie papieru do Teczki arkuszy: dołącza zawartość Przestrzeni papieru do Teczki arkuszy pliku projektu.
Jeżeli wybierzesz drugą opcję, kliknij przycisk Dołącz Opcje aby ustawić dwa parametry translacji DXF-DWG. Pojawi się okno dialogowe Importuj Opcje Elementów na Przestrzeń Papieru. Przycisk ten będzie aktywny tylko wtedy, gdy w importowanej Przestrzeni Papieru znajdują się jakieś dane.
Tematy omówione w tym rozdziale:
Okno dialogowe Łącz Przestrzeń Modelu DXF-DWG
