Prvky lehkého obvodového pláště
Referenční čáry
Referenční čára je původní vstupní čárou/lomenou čárou/obloukem, který jste v okně nakreslili. Pokud použijete metodu Obrysu k vytvoření lehkého obvodového pláště, první nakreslený segment obrysu je Referenční čára.
Orientaci lehkého obvodového pláště můžete otočit na úrovni referenční čáry příkazem Otočit v Infopaletce.

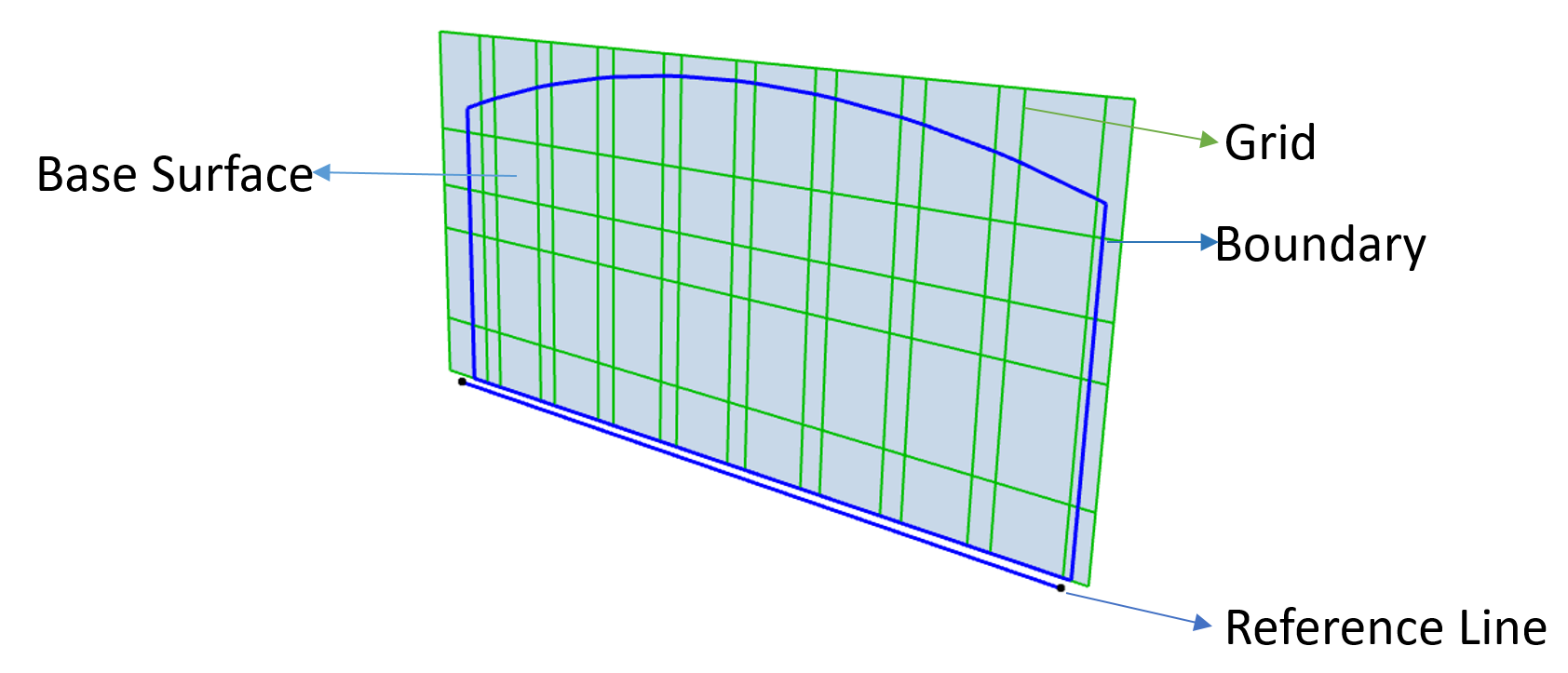

Referenční čára je součástí schématu lehkého obvodového pláště (spolu se vzorem schématu, obrysem a základním povrchem.)
Referenční čáru vloženého lehkého obvodového pláště můžete později znovu editovat.
Viz Úprava referenční čáry LOP.
Referenční povrch
Referenční povrch je pomyslná rovina nebo oblý povrch, vytvořený automaticky ARCHICADem, vytažením nakreslené zadávací čáry (lomené čáry, oblouku). Často budete zadávat čáru podle existujících prvků ARCHICADu (např. desky); Referenční povrch bude tedy vytažen z této zadávací čáry.
Základní povrch určuje tvar a orientaci lehkého obvodového pláště. Je to povrch, ve kterém fyzicky leží členy lehkého obvodového pláště (rámy, panely). Základní povrch může splývat s referenčním povrchem; pokud budete chtít, můžete ho odsunout. Když přesouváte nebo otáčíte lehký obvodový plášť jako celek, to s čím pohybujete je základní povrch; referenční čára a referenční povrch se pohybují společně se základním povrchem.
Základní povrch lehkého obvodového pláště je nekonečná rovina - kromě toho je-li založen na zakřiveném tvaru. (Základní povrch zakřiveného lehkého obvodového pláště je válcový a je nekonečný pouze ve směru osy válce.)
Nekonečný základní povrch vám dává velkou svobodu při připojování lehkého obvodového pláště k jiným prvkům a přidávání vícenásobných, omezených částí lehkých obvodových plášťů k jiným lehkým obvodovým plášťům.
Viz Přidání dodatečného obrysu lehkého obvodového pláště.
Východ nahoru
Obrys je jednoduchý polygon na základním povrchu, který představuje fyzické hranice lehkého obvodového pláště.
Obrys je součástí schématu lehkého obvodového pláště (spolu se sítí schématu, referenčním povrchem a referenční čárou.)
V závislosti na geometrické metodě se používá k vytvoření lehkého obvodového pláště, obrys je buď nakreslen uživatelem nebo vytvořen ARCHICADem podle vstupních parametrů.
Můžete nakreslit přídavné hranice obrysu k existujícímu lehkému obvodovému plášti - to vám svobodně umožní rozdělit plášť na části, i když je stále držen jako jeden prvek: všechny části lehkého obvodového pláště používají stejné schéma.
Viz Přidání dodatečného obrysu lehkého obvodového pláště.
Obrys lehkého obvodového pláště se vždy shoduje s polygonem obrysu.
Obrys můžete upravit jako kterýkoliv jiný polygon.
schéma
Schéma určuje základní geometrii (základní povrch, síť schématu, referenční čáru) lehkého obvodového pláště.
Pomocí nastavení Schématu můžete upravit vzor čar sítě ve dvou směrech (“řádky” a “sloupce”). Ve schématu jsou také přiřazeny třídy jednotlivých rámů a panelů základního vzoru.
Viz Nastavení schématu lehkého obvodového pláště.
Všechny další členy lehkého obvodového pláště (rámy, panely, doplňky, spoje) jsou připojeny ke schématu.
Síť schématu
Základní povrch je členěný Sítí schématu (čáry dělící povrch na řádky a sloupce podle nastavení Schématu lehkého obvodového pláště.)
Síť schématu určuje výchozí umístění a uspořádání rámů a panelů lehkého obvodového pláště. Síť schématu můžete upravovat (odstranit, přidat čáry sítě, posunout ji nebo otočit). Při změně sítě schématu budou příslušně upraveny i její rámy a panely.
Viz Úprava sítě a čar sítě v režimu úprav.
Rámy
Každá třída rámů (např. obrys, sloupky, trámky i všechny vlastní třídy) mají unikátní nastavení. Rámy jsou připojeny k síti schématu při vytvoření lehkého obvodového pláště, takže pokud přesunete nebo odstraníte čáru sítě, budou přesunuty nebo odstraněny všechny napojené rámy. (V režimu úprav můžete přidávat rámy nezávisle na síti schématu.)
Viz Rámy lehkého obvodového pláště.
Panely
Panely jsou ploché povrchy - většinou prosklené - na lehkém obvodovém plášti. Mají dvě přednastavené třídy: Hlavní a distanční panely, které můžete doplnit vlastními třídami panelů. Panely jsou vždy vkládány mezi rámy.
Viz Panely lehkého obvodového pláště.
spoj
Spoj lehkého obvodového pláště je volitelná konstrukce, která umožňuje připojit panely k rámu. V ARCHICADu je spoj GDL objekt a může být umístěn jeden po druhém, nebo automaticky do každého průsečíku.
Viz Spoje lehkého obvodového pláště.
Doplnky
Doplňky jsou volitelné, nenosné členy - jako například slunolam - připojené k lehkému obvodovému plášti. Jsou to GDL objekty vložené na libovolný rám existujícího lehkého obvodového pláště.
