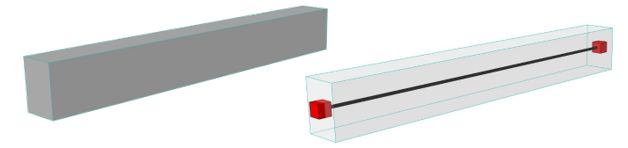

Les poutres et les poteaux sont représentés dans le Modèle analytique structurel comme des Membres 1D. Ils possèdent deux noeuds (noeud de départ et de fin) et une ligne d'axe reliant les noeuds.
Le Membre 1D est généré par défaut au centre de gravité de l'âme (ou composant âme) de l'élément.
Vous pouvez personnaliser la couleur du Membre 1D dans Représentation modèle analytique structurel (Préférences).
Le membre analytique ne s'étend pas au-delà du corps physique, à moins d'avoir été ajusté.
Quels poteaux et poutres peuvent être des Membres 1D dans le Modèle analytique structurel ?
Les poteaux et les poutres génèrent un Membre 1D dans le Modèle analytique structurel s'ils répondent à ces conditions :
•Ce sont des éléments porteurs
•Contiennent une âme
•La case à cocher “Membre structurel” est activée dans leur dialogue de paramétrage
•Leur géométrie est prise en charge (voir tableau ci-dessous)
Géométrie de poutre-poteau |
Membre du Modèle analytique structurel ? |
Elément basique (Rectangulaire, Circulaire) |
Oui |
Profil complexe - Inclut une âme |
Oui |
Profil complexe - Sans âme |
Non |
Multi-segments et/ou à inertie variable |
OUI, en fonction du Profil de remplacement définie par l'utilisateur |

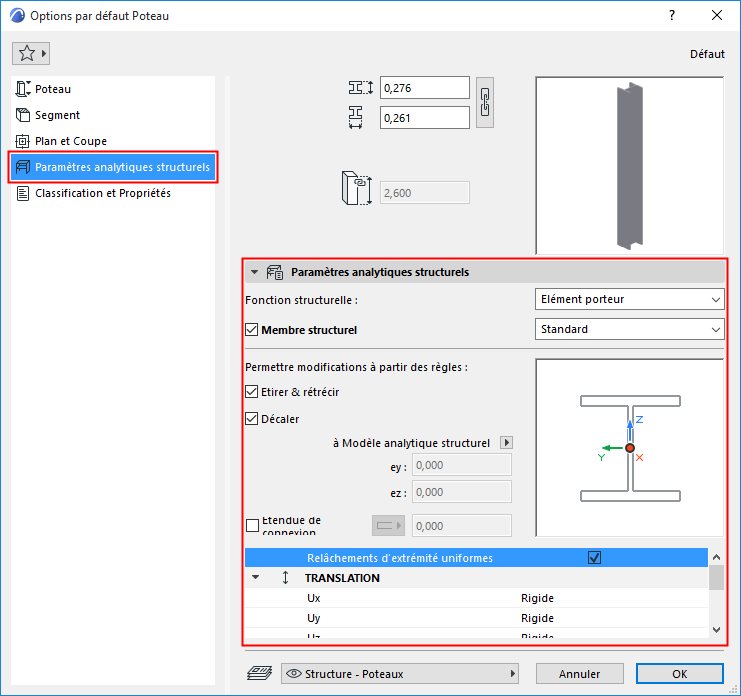

Options Outil pour les Membres 1D
Utilisez le volet Paramètres Analytiques Structurels du dialogue Options Poteau ou Options Poutre.
Fonction structurelle - Activer Porteur
Choisissez la Fonction structurelle "Porteur".
Ceci est le même contrôle, avec la même valeur, que dans le contrôle Fonction structurelle qui se trouve sur le volet Classification et Propriétés.

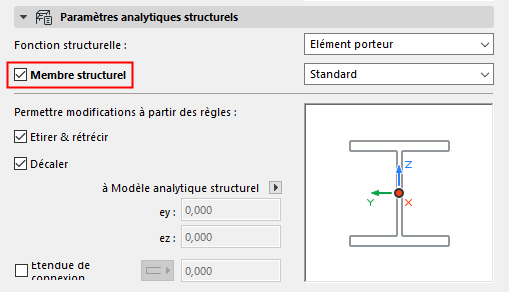

Membre structurel - Activer pour Modèle analytique structurel
Cette case est cochée par défaut : Inclure cet élément dans le Modèle analytique structurel comme un Membre 1D.
Décochez la case si l'élément NE DOIT PAS être inclus dans le Modèle analytique structurel.
Remarques :
–Disponible seulement si la Fonction structurelle choisie est "Porteur".
–Si l'élément est un composite ou un profil complexe, il doit inclure au moins une couche ou composant d'âme pour faire partie du Modèle analytique structurel.

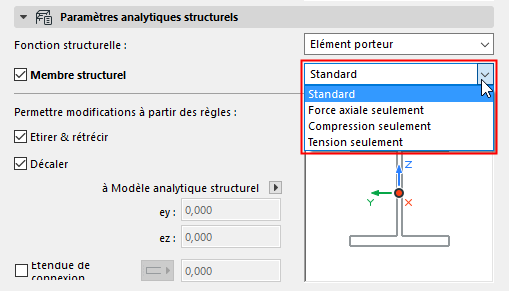

Membre 1D - Définir comportement structurel
Ce réglage de Comportement structurel définit le comportement du membre dans un programme d'analyse structurelle basé sur la méthode des éléments finis (FEM) : spécifiquement les types de charge pour lesquels cet élément porteur a été conçu.
Choisissez une option pour définir le comportement structurel du membre :
•Standard (défaut) - L'élément peut transmettre toutes les forces, telles que les forces axiales et de cisaillement.
•Force axiale seulement
•Compression seulement
•Tension seulement
Les définitions disponibles sont fixes, elles ne peuvent être personnalisées.
Le réglage de Comportement structurel est sans effet sur le modèle physique.

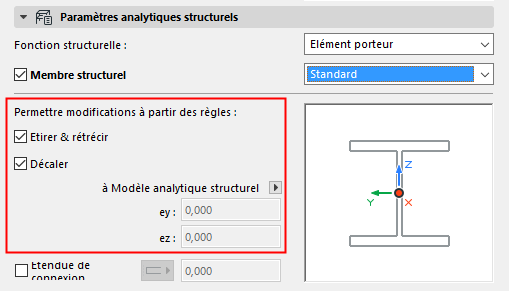

Permettre des modifications fondées sur des règles - Membre 1D
Activez ces cases à cocher pour appliquer les Règles d'ajustement respectives définies dans le dialogue Règles de génération de Modèle analytique structurel.
Par défaut, les cases Etirer et réduire et Décaler sont cochées : les ajustements d'étirement, de rétrécissement et de décalage définis dans le dialogue Règles de génération affectent cet élément Membre 1D.
Si une Règle d'ajustement utilise l'ajusteur “Attraction”, il ne sera appliqué à cet élément que si les deux cases sont cochées.
Voir Règles de génération de modèle analytique structurel.
Pour exempter ce Membre 1D des règles d'ajustement automatiques, décochez au moins l'une des cases. Les Règles d'ajustement respectives ne sont pas appliquées à cet élément.
Si nécessaire, vous pouvez définir un décalage personnalisé pour cet élément (voir ci-dessous).
Décalage personnalisé
Si la case Décaler est décochée :
Redéfinissez l'excentricité de cet élément, soit graphiquement, soit en saisissant une valeur.
Voir Excentricité.
Etendue de connexion
Pour les poutres et poteaux : Cette option étend virtuellement la longueur d'âme du Membre 1D le long de son axe.
L'objectif de cette extension virtuelle de l'âme consiste à permettre à la poutre ou au poteau de se connecter à d'autres éléments, si une telle connexion centrale n'existe pas. En conséquence de cette extension virtuelle, les Règles d'ajustement (qui exigent la connexion des âmes) peuvent prendre effet.
Voir détails dans Etendue de connexion (extension de l'âme pour permettre la connexion).
Translation et rotation
