Définir les réglages dans la palette Cheminement

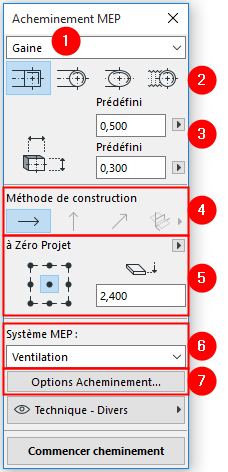

Définissez les options désirées dans la palette Cheminement MEP (Fenêtre > Palettes > Cheminement MEP).
Remarque : Si nécessaire, vous pouvez modifier ces options pendant le cheminement.
1.Choisissez Gaines, Tuyauterie ou Chemins de Câble.
2.Choisissez une préférence de géométrie de coupe transversale pour les éléments acheminés : Rectangulaire, Circulaire, Ovale ou (Gaine seulement) Flexible.
3.Saisissez les valeurs de diamètre ou de hauteur/largeur pour la coupe transversale.
–Choisissez une valeur prédéfinie à partir du contrôle déroulant ou choisissez Personnalisé pour saisir une valeur personnalisée.
–La liste des tailles prédéfinies et de leurs descriptions peut être éditée dans Préférences MEP. (Options > Préférences du projet > Préférences MEP).
Choisissez le diamètre de tuyau prédéfini
4.Méthode de construction : Tous les nouveaux chemins sont définis par défaut comme “Altitude constante”. (Voir Variation d'altitude pendant le cheminement.) Vous pouvez varier l'altitude après avoir commencé le cheminement.
5.Emplacement/Altitude de ligne de référence : Choisissez l'un des neuf points pour représenter la ligne de référence. Cette ligne de référence n'a de l'importance que pendant le cheminement et indique le point d'ancrage des éléments placés.

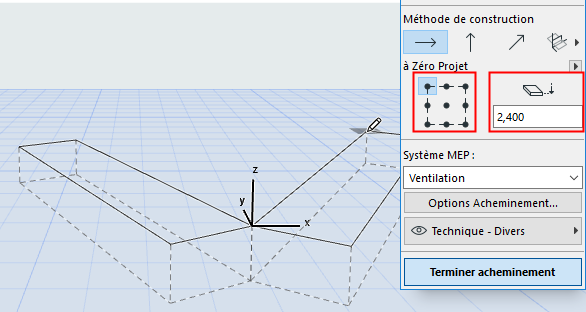

Dans cette image, la ligne de référence passe le long de l'angle supérieur gauche de la gaine.
6.Choisissez un attribut de Système MEP pour cette opération de cheminement.
7.Ajuster les Options supplémentaires de cheminement au besoin. (Voir Options de cheminement.)
8.Choisissez un Calque pour y placer les éléments à cheminer.
